SWP 355

Costruzioneefunzionamento

4. Costruzioneefunzionamento

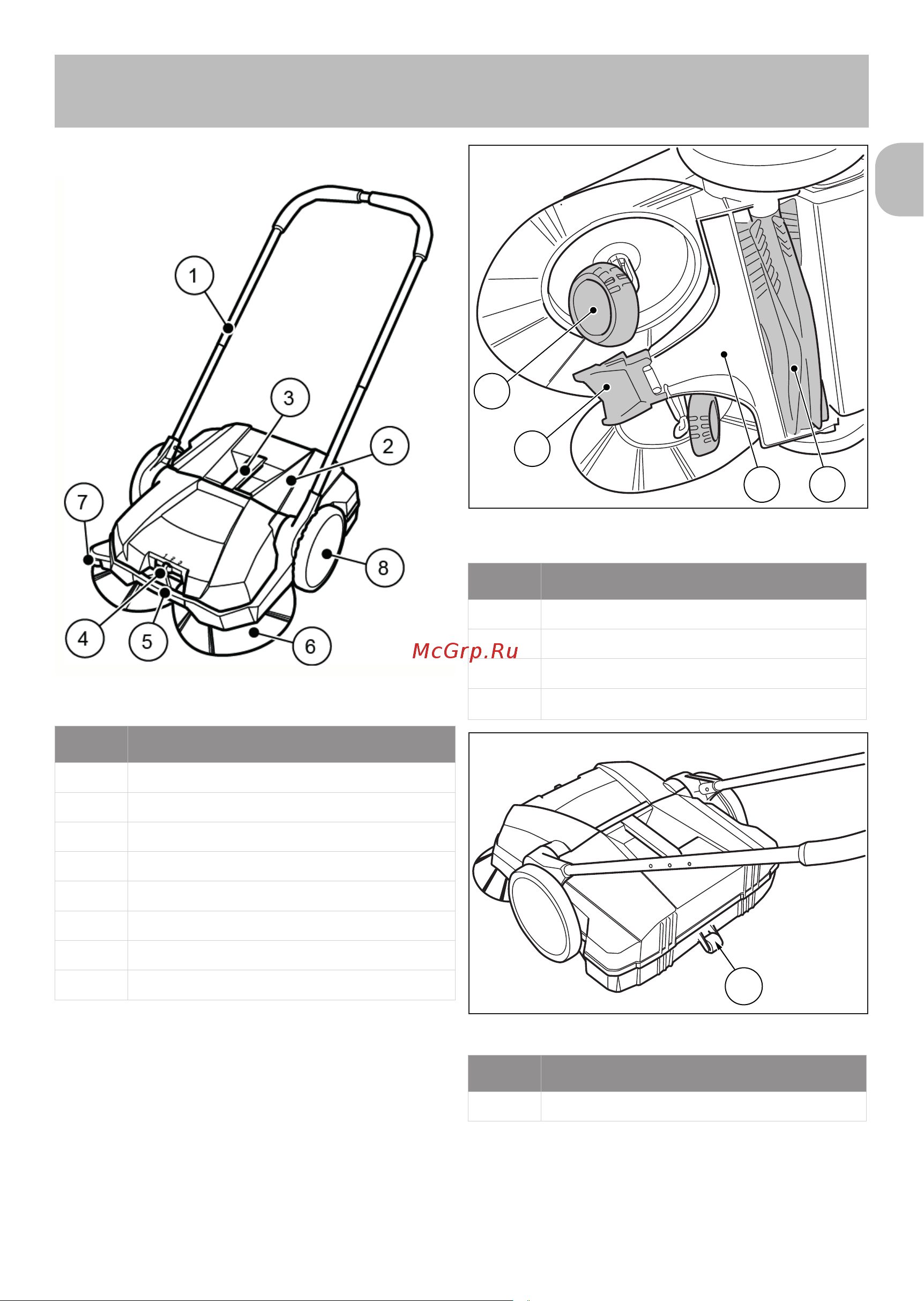

Fig.1:Panoramicadeicomponenti1

Pos. n° Componente

1 Archetto di spinta telescopico

2 Vano di raccolta

3 Maniglia del vano di raccolta

4 Regolazione dell'altezza delle scope laterali

5 Maniglia

6 Scope laterali

7 Rullo di guida laterale

8 Girante

L'apparecchio viene spostato in avanti spingendo

sull'archetto di spinta telescopico (1). Le due

scope laterali (6) con l'aiuto della linguetta

spazzatrice (11) trasportano la spazzatura in

direzione del vano di raccolta (2). Il rullo spazzola

per sporcizia ne(9) trasporta la restante

spazzatura nel vano di raccolta (2).

Fig.2:Panoramicadeicomponenti2

Pos. n° Componente

9 Rullo spazzola per sporcizia ne

10 Ruotina inclinata

11 Linguetta spazzatrice

12 Piastra spazzatrice

Fig.3:Panoramicadeicomponenti3

Pos. n° Componente

13 Multirullo
