6
7
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
20
21
22
22
22
22
22
22
23
23
24
24
25
26
26
27
28
29
30
30
31
32
33
34
1. Шкив
2. Шпонка 6х6х20
3. Сцепка
4. Ролик натяжения
5. Пластина регулировочная
6. Кронштейн
7. Стойка колеса
8. Втулка
9. Рычаг
10. Кожух
11. Кронштейн
12. Пружина
13. Колесо пневматическое
14. Кольцо стопорное А20
15. Болт М14х100
16. Болт М10х60
17. Болт М10х50
18. Гайка корончатая
М10-6Н
19. Гайка М10-6Н
20. Болт М6х12
21. Болт М8х35
22. Шайба 10,5
23. Шайба гровер М10 А2К
24. Гайка М6-6Н
25. Гайка М8-6Н
26. Шайба 6,3
27. Шайба 8,4
28. Гайка М14-6Н
29. Шайба гровер М14 А2К
30. Шайба 15
31. Шайба А21 А2К
32. Шплинт 1,6х16-St
33. Шплинт 5х40-St
34. Приводной ремень

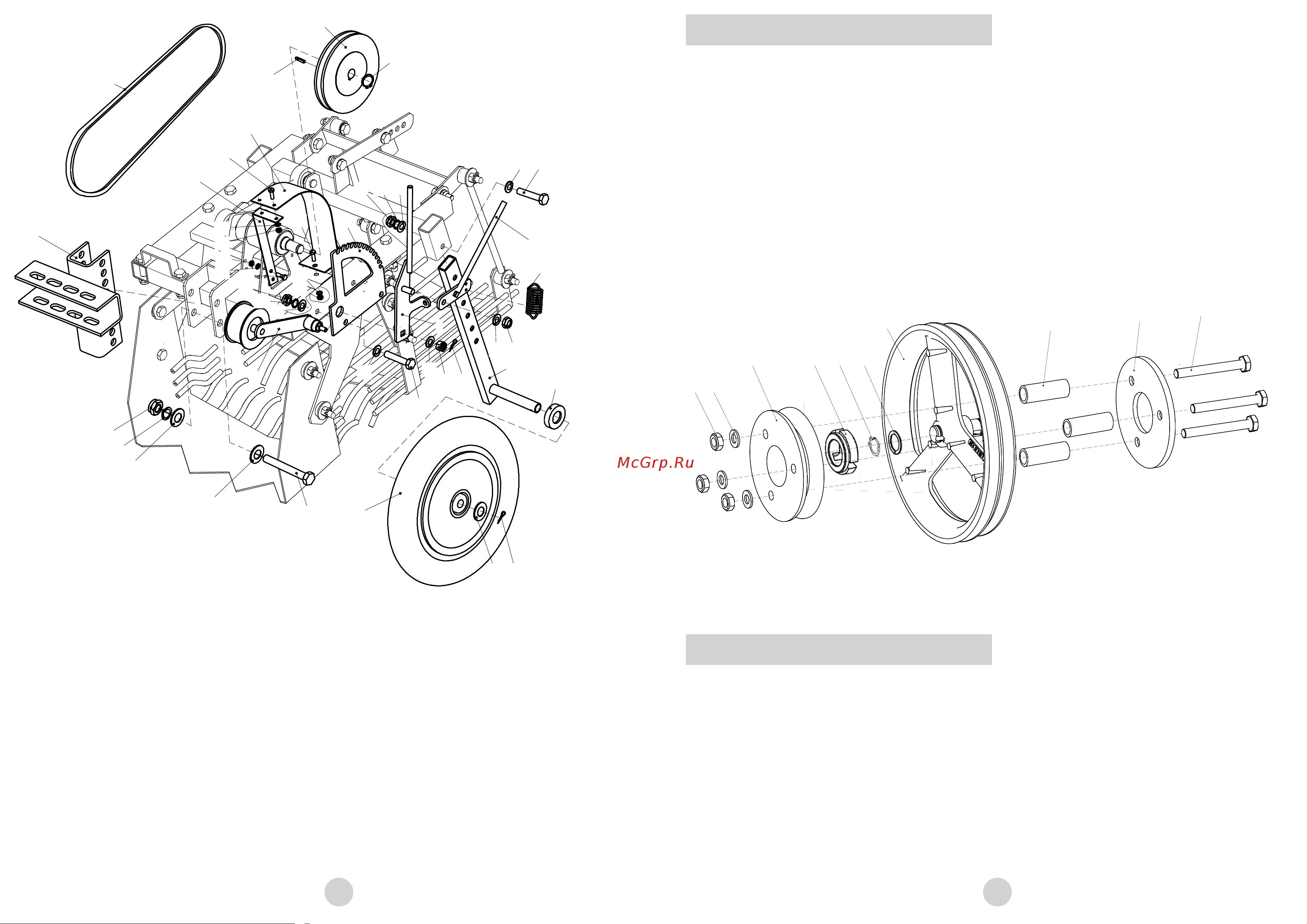

Рис. 2
7. Подготовка к работе
Привод копателя осуществляется по средствам ременной передачи через шкивы и
механизм натяжения ремня. Для этого на большой шкив мотоблока необходимо
установить ведущий (малый) шкив картофелевыкапывателя в следующей
последовательности (см. рис. 3):
7.1 Снять защитный кожух шкивов мотоблока.
7.2.Снять шкив мотоблока 1.
7.3. Установить пластину 3 с болтами 1 для крепления шкива
картофелевыкапывателя.
7.4. Установить шкив мотоблока 1.
7.5. Установить на ступицу большого шкива мотоблока 1 переходную втулку 5 для
установки ведущего шкива 2 картофелевыкапывателя.
7.6. Разметить 3 втулки-проставки 4 по отверстиям ведущего шкива.
7.7. Установить ведущий шкив 2 через втулки – проставки скрепив гайками 9 с
шайбами 10.
1
2
3
4
5 6 7
8
9
10
1. Шкив мотоблока
2. Шкив ведущий (малый)
3. Пластина
4. Втулка-проставка
5. Втулка переходная
8.1. Присоединить к узлу сцепки мотоблока картофелевыкапыватель, затянуть
болты крепления сцепки.
8.2. Проверить затяжку гаек и стопорных болтов. Особое внимание обратить на
крепления корпусов подшипников и деталей на валах. Все что должно
систематически проверятся в процессе обкатки и дальнейшей эксплуатации
картофелекопателя.
8.3. Надеть приводной ремень на шкивы мотоблока и картофелекопалки.
8.4. Проверить работоспособность натяжителя ремня.
8.5. Проверить наличие и исправность ограждений ремённого привода и
натяжителя.
8. Соединение с мотоблоком
6. Кольцо стопорное 20
7. Шайба 20х28х1
8. Болт М10х90
9. Гайка М10-6Н
10. Шайба 10,5
Рис. 3
