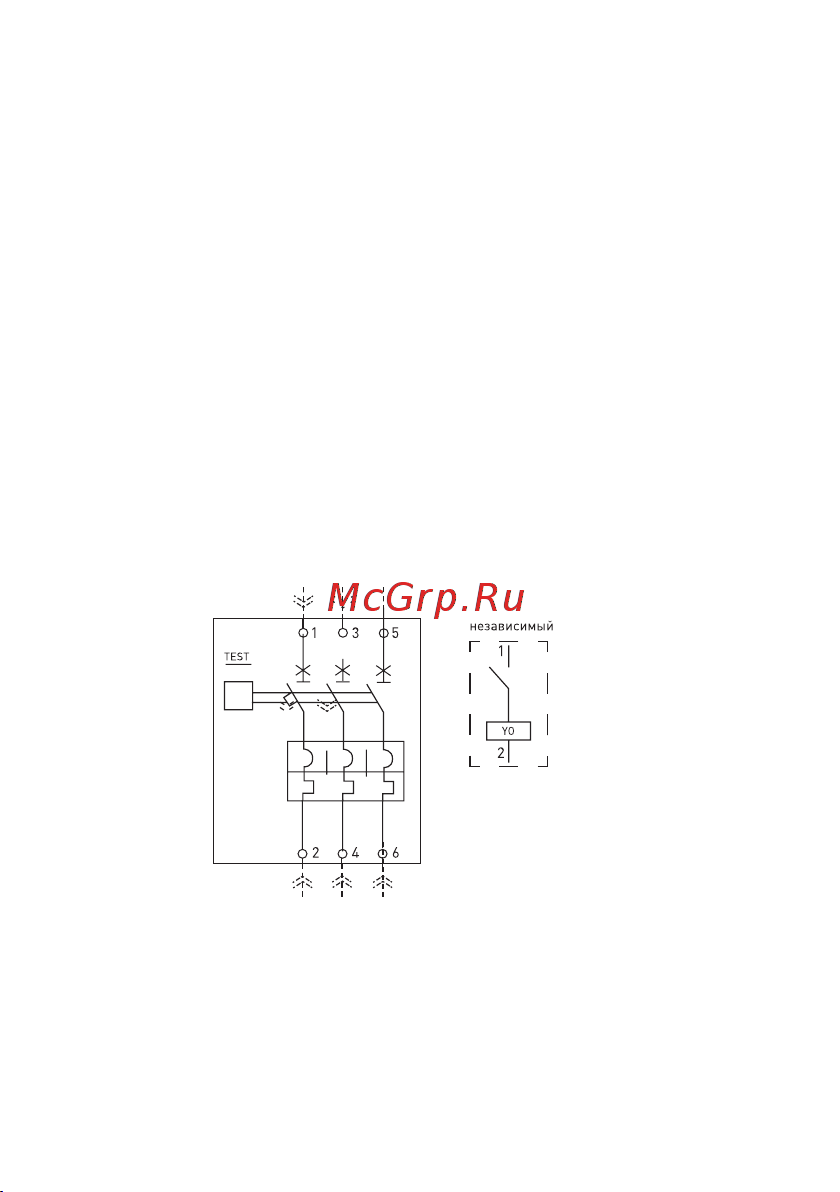

Рис. 1 - Схема подключения расцепителя независимого ВА-99М

Прибор предназначен для коммутации алюминиевым и медным

проводом. При этом не допускается одновременное присоеди-

нение к одному зажиму медных и алюминиевых проводников.

Монтаж осуществляется с помощью клемм. Отвернув винты кре-

пления верхней крышки выключателя, устанавливают в гнездо

в корпусе выключателя расцепитель. Проводники аккурат-

но укладывают в боковые пазы корпуса, закрепляют колодки

в боковых пазах корпуса, предварительно выдвинув фальш-

накладки. Сборку автомата производят в обратном порядке.

Расцепитель независимый ВА-99М предназначен для дис-

танционного отключения автоматического выключателя.

Представляет собой электромагнит, который, воздействуя

на контрольный механизм, вызывает отключение выключа-

теля при подаче напряжения от внешнего источника. После

осуществления его дистанционного отключения включение

выключателя производится вручную или дистанционно при по-

мощи электропривода.
