МОНТАЖ

Конструктивно, независимый расцепитель представляет собой электромагнит,

который через рычаг воздействует на механизм свободного расцепления авто-

матических выключателей.

Монтаж и подключение расцепителей должны осуществляться квалифи-

цированным электротехническим персоналом. Расцепители монтируются

к AV-6, AV-10, DV, DVA-6, DVA-10 с обязательным использованием метал-

лического штифта, входящего в комплект поставки. Рычаг модуля вводят

в зацепление с механизмом взвода выключателя. В целях предотвращения вы-

хода из строя катушки электромагнита из-за перегрева, управление им должно

осуществляться в импульсном режиме.

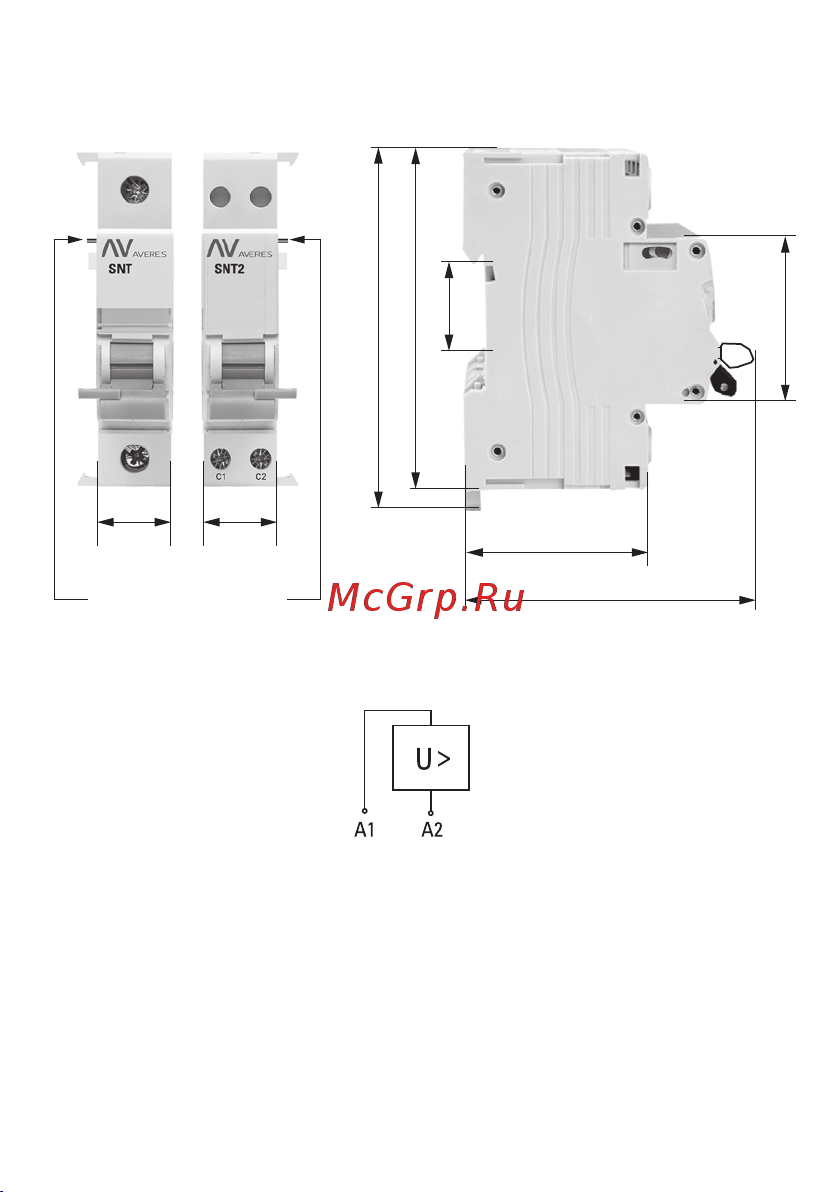

СХЕМА ПОДКЛЮЧЕНИЯ

ГАБАРИТНЫЕ РАЗМЕРЫ

43.8

86.5

35.5

max 18 max 18

AV-SNT AV-SNT2

металлический штифт
