МОНТАЖ

Конструктивно независимый расцепитель представляет собой электромагнит,

который через рычаг воздействует на механизм свободного расцепления авто-

матических выключателей.

Монтаж и подключение расцепителей должны осуществляться квалифициро-

ванным электротехническим персоналом. Расцепители монтируются к AV-6,

AV-10, DVA-6, DVA-10 с правой стороны. Рычаг модуля вводят в зацепление

с механизмом взвода выключателя. В целях предотвращения выхода из строя

катушки электромагнита из-за перегрева, управление им должно осущест-

вляться в импульсном режиме.

СХЕМА ПОДКЛЮЧЕНИЯ

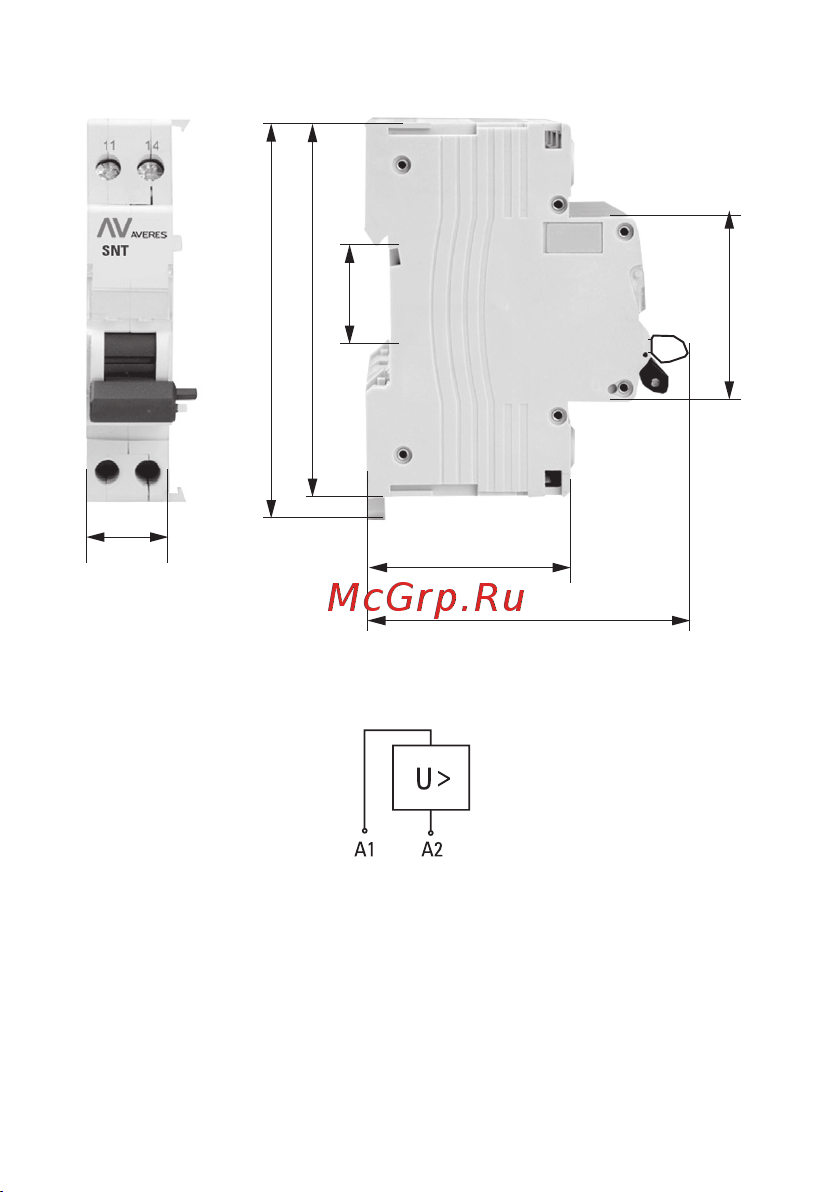

ГАБАРИТНЫЕ РАЗМЕРЫ

43.8

86.5

35.5

max 18
