ПС26.00.000 РЭ

4.2.2 Пульт управления на рабочей платформе (верхний пульт)*

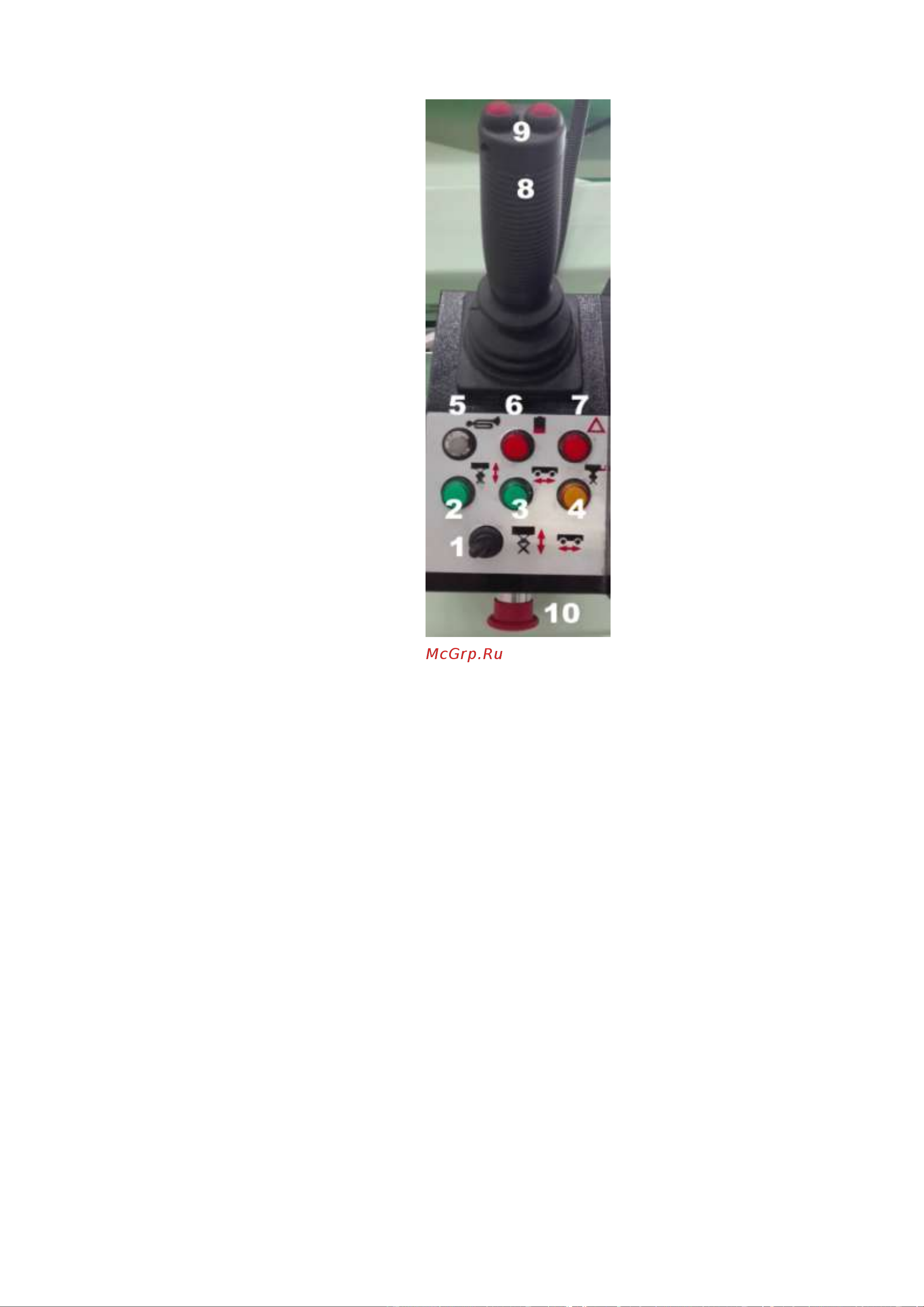

Рис 8 - Пульт управления на рабочей платформе (верхний пульт)**

1 - Тумблер выбора вида рабочего движения(подъем/опускание, передвижение);

2 - Световой индикатор, указывающий, что при наклоне джойстика будет

происходить подъем/опускание;

3 - Световой индикатор, указывающий, что при наклоне джойстика будет

происходить передвижение;

4 - Световой индикатор, указывающий, что выдвинута выдвижная секция рабочей

платформы и передвижение невозможно;

5 - Кнопка звукового сигнала, необходима для подачи звукового сигнала, чтоб

привлечь внимание и избегания аварийных ситуаций;

6 - Световой индикатор, указывающий, что АКБ разряжены;

При остатке 20% заряда АКБ индикатор мигает 1 раз/сек.

При остатке 10% заряда АКБ индикатор мигает 2 раз/сек и допускается только

опускание и передвижение до места зарядки.

При остатке 0% заряда АКБ индикатор горит.

7 - Световой индикатор, указывающий на ошибку или неисправность;

8 - Джойстик с кнопкой "Deadman".

Отклонение джойстика вызывает, выбранную рабочую операцию, чем сильнее

отклонение, тем выше скорость операции. Операция будет осуществляться только с

зажатой кнопкой "Deadman".

9 - Кнопки поворота управляемых колес влево/вправо.

Поворот возможен только при выборе операции передвижение и при зажатой

кнопке "Deadman.

10 - Кнопка «СТОП» аварийной остановки

Позволяет быстро произвести остановку подъемника при возникновении, либо для
