Ножничный подъемник

TST330S

• Подсоедините гидравлические шланги к соединениям в соответствии с

указанными на них символами. Смотрите подраздел «Гидравлическая система

подъемника».

• Тщательно затяните.

Убедитесь в том, что шланги расположены вдали от каких-либо подвижных

деталей. Поддерживайте чистоту шлангов и соединений. Несоблюдение

вышеперечисленных правил может привести к повреждению

гидравлической линии, что, в свою очередь, может причинить ущерб или

травмировать сотрудников.

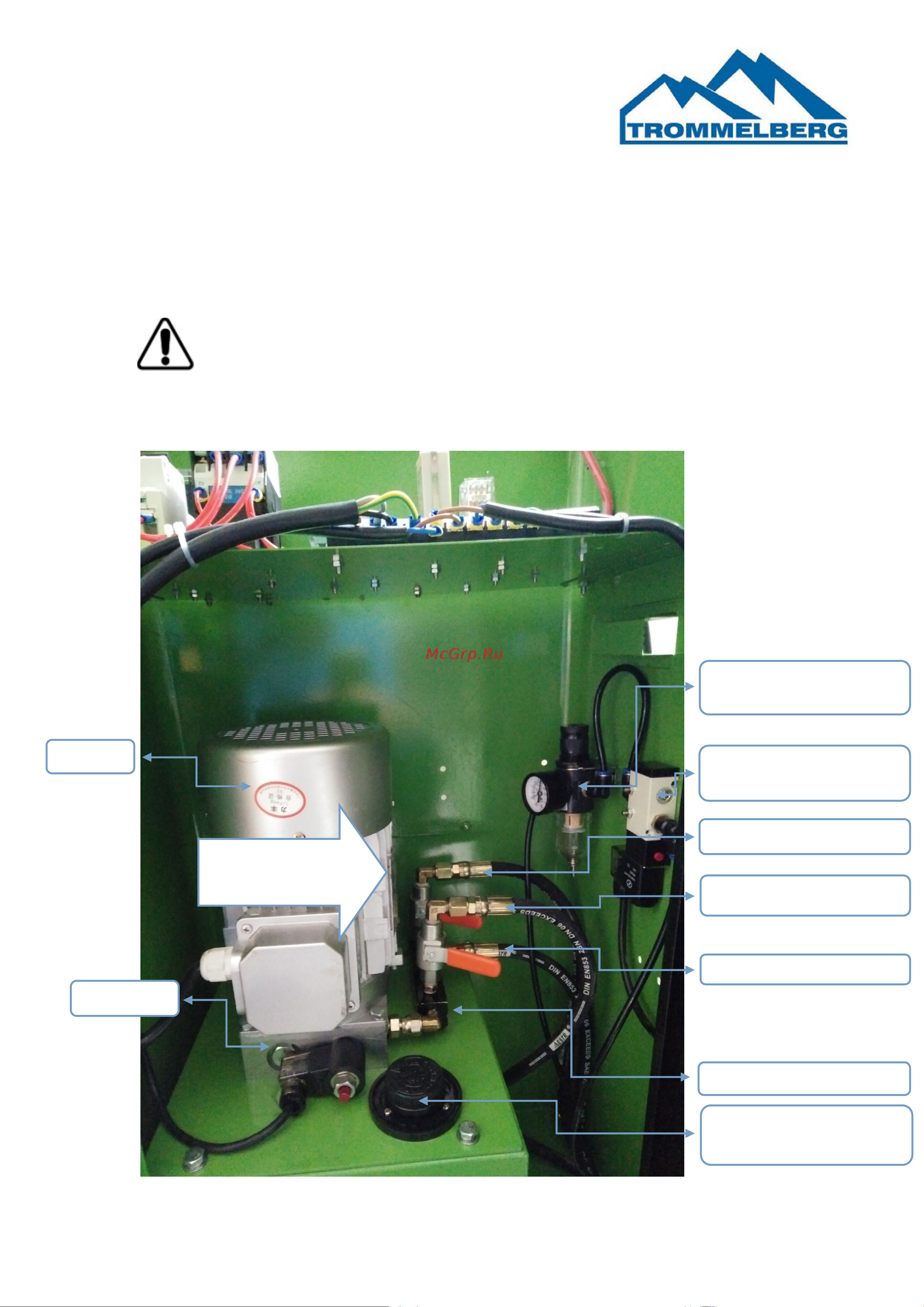

Вид шкафа управления изнутри

Направление

вращения вала

насоса

Коллекто

Кран синхронизации

Мото

Гидроблок

Пневматический

соленоидный клапан

Фильтр подготовки

воз

ду

ха

Кран синхронизации

Шланг основной линии

Пробка маслозаливного

отве

стия
