Паспорт-инструкция стр. 1

1. Назначение изделия

1.1. Инструмент CIS служит для резки стальной монтажной ленты (в

частности, F107 и F207) при подготовке отрезков ленты креплении несущей

арматуры на опорах ВЛ и при демонтаже уже установленных ранее

ленточных хомутов на любых типах опор.

1.2. Инструмент представляет собой специальные ручные ножницы

по металлу, нижнее лезвие которых можно легко завести под натянутую

ленту, плотно прилегающую к какой-либо поверхности. Предназначен для

резки стальной ленты шириной до 20мм и толщиной от 0,2 мм до 1 мм.

Снабжен возвратной пружиной. Эргономичные ручки инструмента имеют

защитное покрытие и упоры-ограничители для рук.

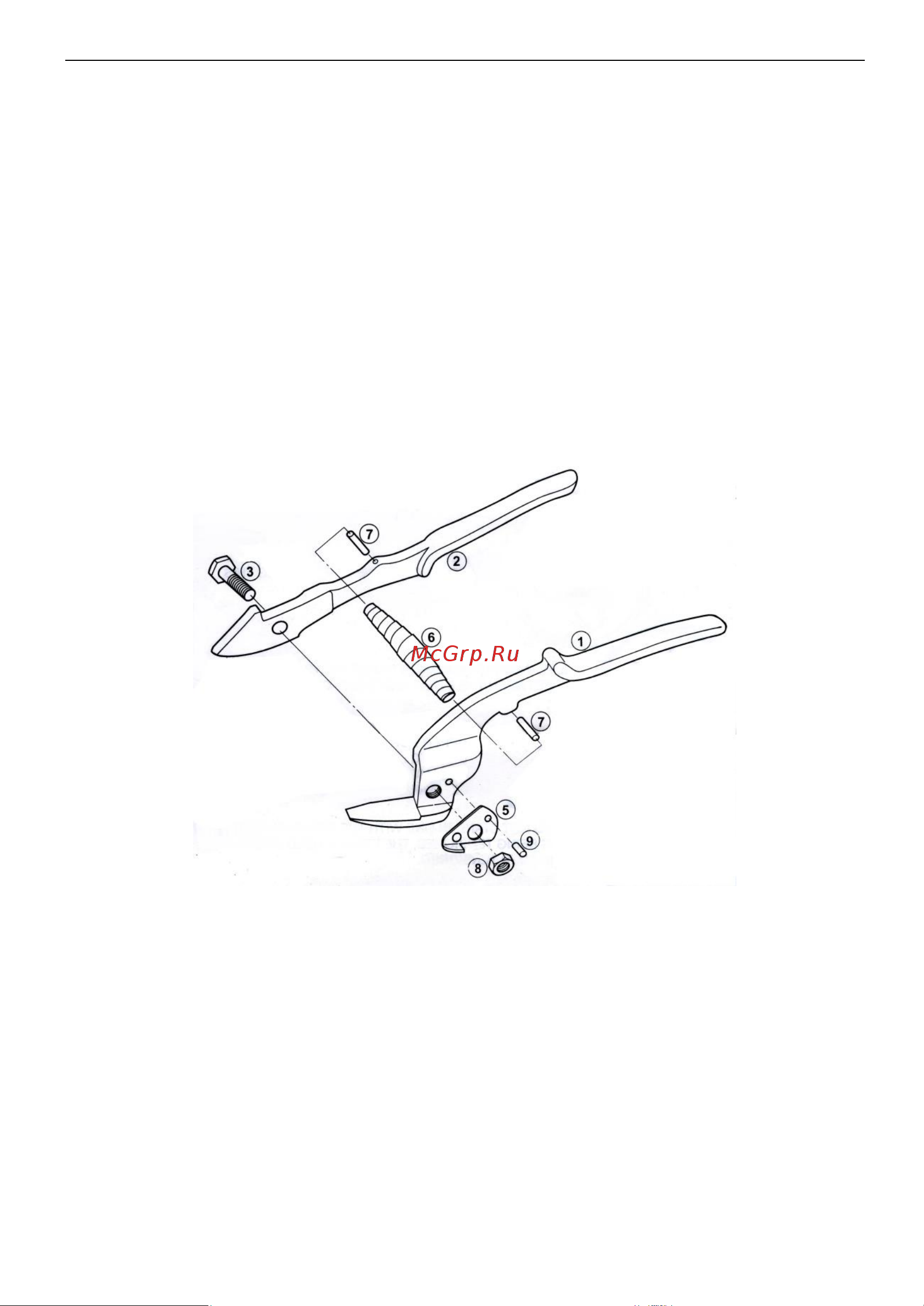

Основные элементы устройства схематично показаны на Рис. 1.

1 – неподвижная половина ножниц

6 – возвратная пружина

2 – подвижная половина-ножниц

7 – держатель пружины (2 шт.)

3 – болт-ось

8 – гайка

5 – упорная пластина

9 – штифт упорной пластины

Рис.1. Инструмент для резки ленты CIS

2. Технические характеристики

Масса, кг

0,5

Толщина разрезаемой ленты, мм

0,2-1

Ширина разрезаемой ленты, мм:

6,4-20
