ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601

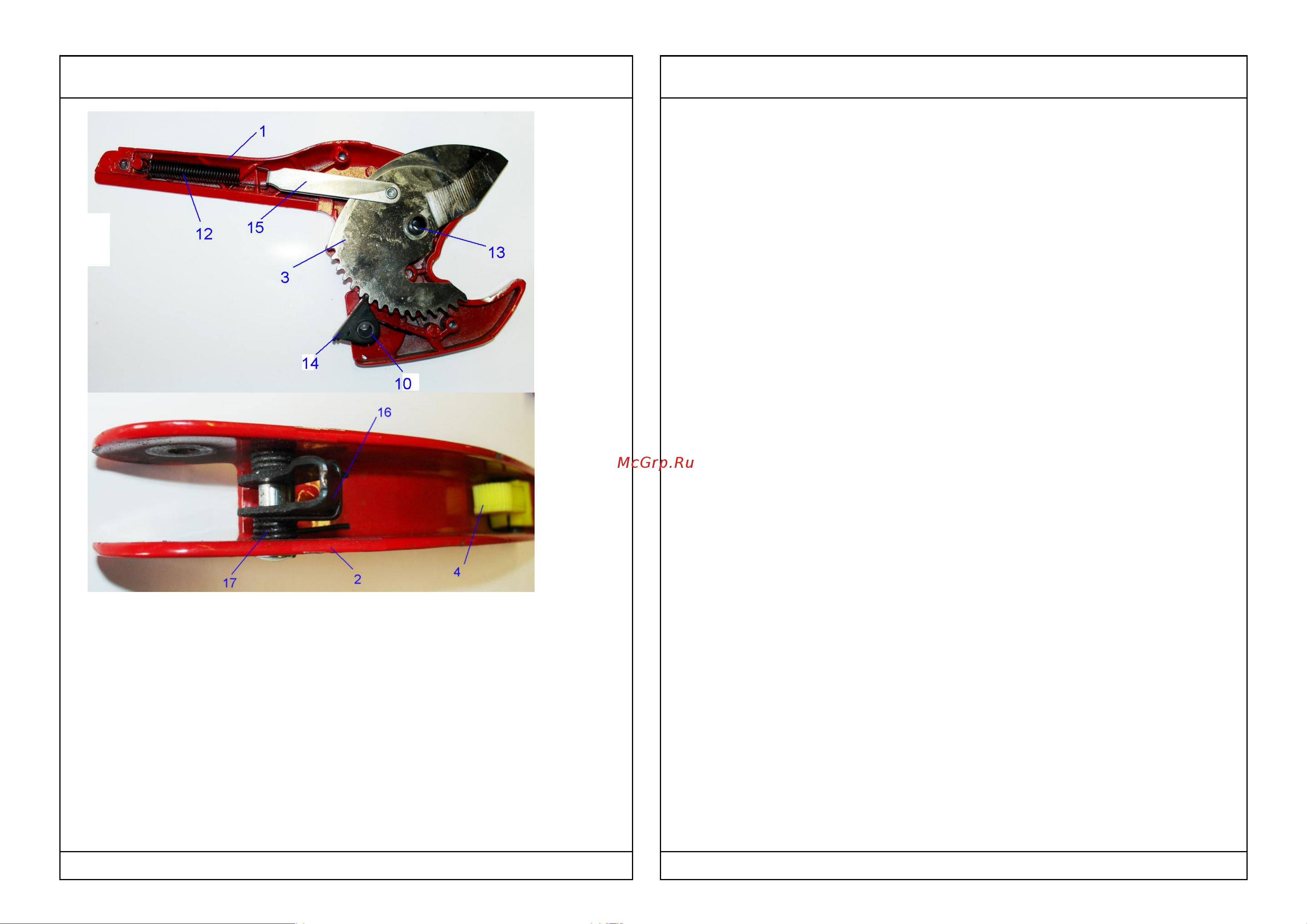

Два силуминовых полукорпуса ножниц 1 соединены между собой винтами 5.

Нож с храповиком 3 выполнен из нержавеющей инструментальной стали и

закреплён на оси 13 регулировочным винтом 6. Тяга 15, соединенная с

пружиной 12, возвращает нож в открытое положение после завершения

рабочего цикла. Силуминовая рукоятка 2 снабжена толкателем 16,

подпружиненным пружиной 17. Подпружиненная собачка 14 удерживает

храповик после каждого шага толкателя, обеспечивая передачу усилия на нож.

Собачка насажена на ось 10, а сама рукоятка –на ось 9. Штифты осей

фиксируются шайбами 11. Подпружиненная полипропиленовая замковая

защелка 4 , насаженная на ось 7, обеспечивает удержание ножниц закрытыми

в нерабочем режиме. Корпус и рукоятка покрыты двухслойной порошковой

эпоксидной эмалью красного цвета.

4. Указания по эксплуатации инструмента

4.1. До начала работы резаком, необходимо убедиться, что нож заходит точно

по центру паза корпуса. Перекос свидетельствует либо о слабой затяжке винта

6 , который в этом случае следует подтянуть.

4.2. Выполнение реза осуществляется в следующем порядке:

- отстегнуть защелку 4, приведя ножницы в открытое положение;

- ровно расположить разрезаемую трубу на нижние губки корпуса;

- многократно приложив усилие к рукоятке ,выполняя рез.

4.3. После проведения 300-500 резов, следует произвести заточку ножа. Это же

надо делать при появлении на жале ножа заусенций .

4.4. Заточка производится без разборки ножниц абразивным бруском .После

заточки следует откорректировать положение ножа с помощью винта 6.

4.5. После проведения 500 резов следует смазать все оси ножниц машинным

маслом.

4.6. Запрещается резать ножницами стальные, медные трубы , а также

нетрубные материалы.

5. Условия хранения и транспортировки

5.1. Инструмент должен храниться в упаковке предприятия –изготовителя по

условиям хранения 3 по ГОСТ 15150.

5.2. Транспортировка инструмента должна осуществляться в соответствии с

условиями 5 по ГОСТ 15150.

6 .Утилизация

6.1. Утилизация изделия (переплавка, захоронение, перепродажа) производится

в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-Ф3 "Об охране

атмосферного воздуха" (в редакции от 01.01.2015), от 24 июня 1998 г. № 89-ФЗ

(в редакции от 01.02.2015г) "Об отходах производства и потребления", от 10

января 2002 № 7-ФЗ « Об охране окружающей среды» (в редакции от

01.01.2015), а также другими российскими и региональными нормами, актами,

правилами, распоряжениями и пр., принятыми во использование указанных

законов.

6.2. Содержание благородных металлов: нет

7.Гарантийные обязательства

7.1.Изготовитель гарантирует соответствие изделия требованиям

безопасности, при условии соблюдения потребителем правил использования,

транспортировки, хранения, монтажа и эксплуатации.

7.2.Гарантия распространяется на все дефекты, возникшие по вине завода-

изготовителя.

7.3.Гарантия не распространяется на дефекты, возникшие в случаях:
