Таблица 4
Тип шины A A1 B D D2 D1 H H1 L
6 x 9 14/1 8,95 – 6 M4 4 6 9 – 113
8 x 12 14/1 9,5 – 8 M5 5 7,5 12 – 109
6 x 9 14/2 9,5 5 6 M4 4 6 9 4 117
8 x 12 14/2 9,4 4 8 M5 5 7,5 12 5,5 117
6 x 9 8/1 9,65 – 6 M4 4 6 9 – 64
6 x 9 8/2 – 5 6 M4 4 – 9 – 65

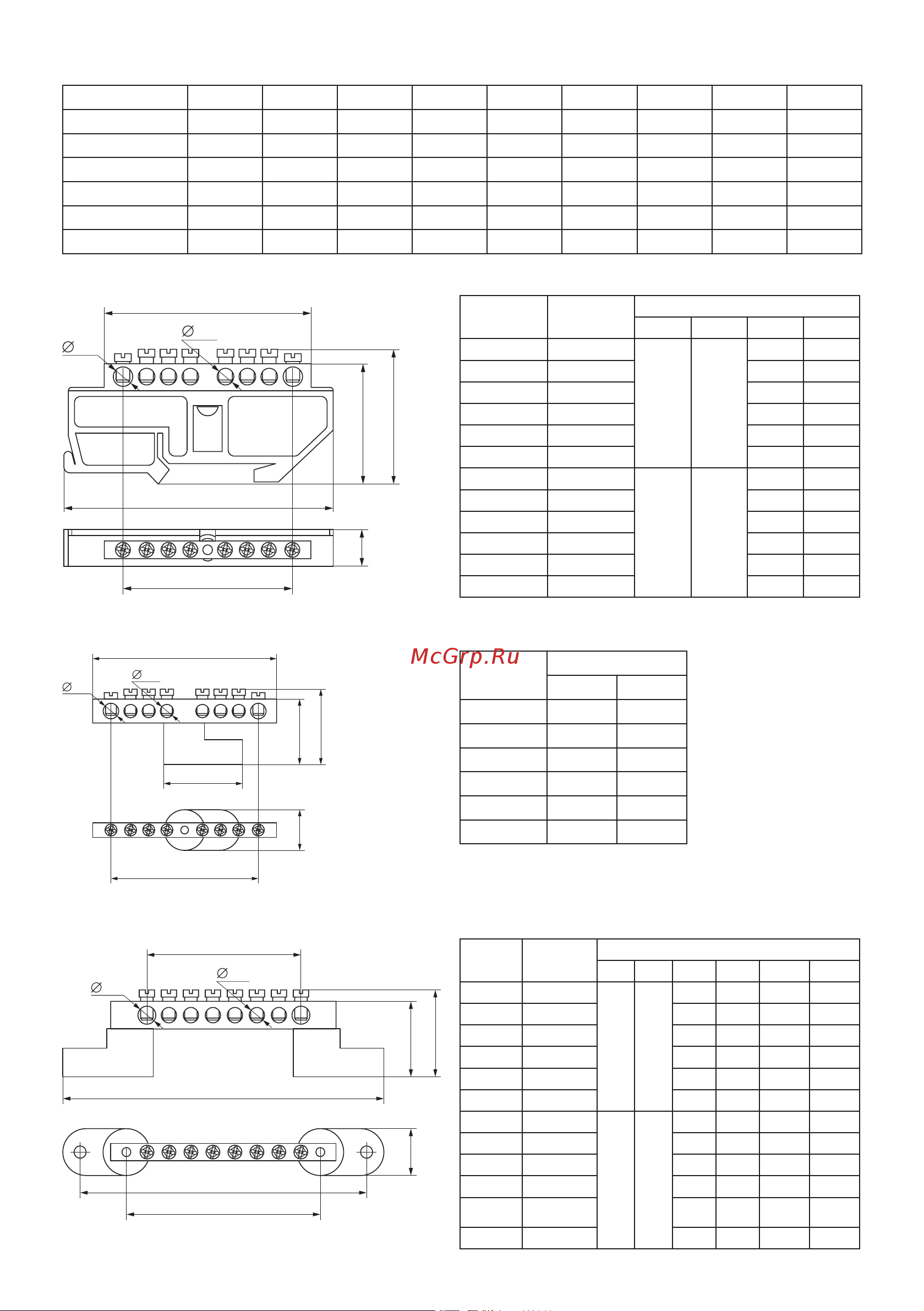

Рисунок 4. Шины нулевые на DIN-изоляторе
Размер
шины
Кол-во
отверстий
Размер, мм
H H1 L X
6x9 6
45 40,5
55 41,4
6x9 8 68 55
6x9 10 83 70
6x9 12 96 84
6x9 20 136 126
6x9 24 160 151
8x12 6
48 43
61 35
8x12 8 72 56,5
8x12 10 83 70,9
8x12 12 100 85
8x12 20 160 151
8x12 24 187 172
Таблица 5
Таблица 6
Таблица 7
Рисунок 5. Шины нулевые на угловом изоляторе
Рисунок 6. Шины нулевые на двух угловых изоляторах
Кол-во
отверстий
Размер, мм
L X
6 55 41
8 68 55
10 83 70
12 96 84
20 135 126
24 160 151
H
H1
X
L
88,5
12
D1
D2
28
24
15
D1
D2
28
L
X
Размер
шины
Кол-во
отверстий
Размер, мм
H H1 L L1 X X1
6x9 6
24 28
93 82 38,2 50,1
6x9 8 105 94 51 63
6x9 10 119 108 65 76,3
6x9 12 133 122 79 91,3
6x9 20 173 162 119,4 131,2
6x9 24 198 187 144 156,5
8x12 6
27 32
99 88 41,5 55,9
8x12 8 110 99 52,8 69,4
8x12 10 121 110 67,3 80,5
8x12 12 138 127 80,9 91,9
8x12 20 192 182 136 149,7
8x12 24 221 210 163 182
H
H1
X
L1
L
X1
13
D1
D2
