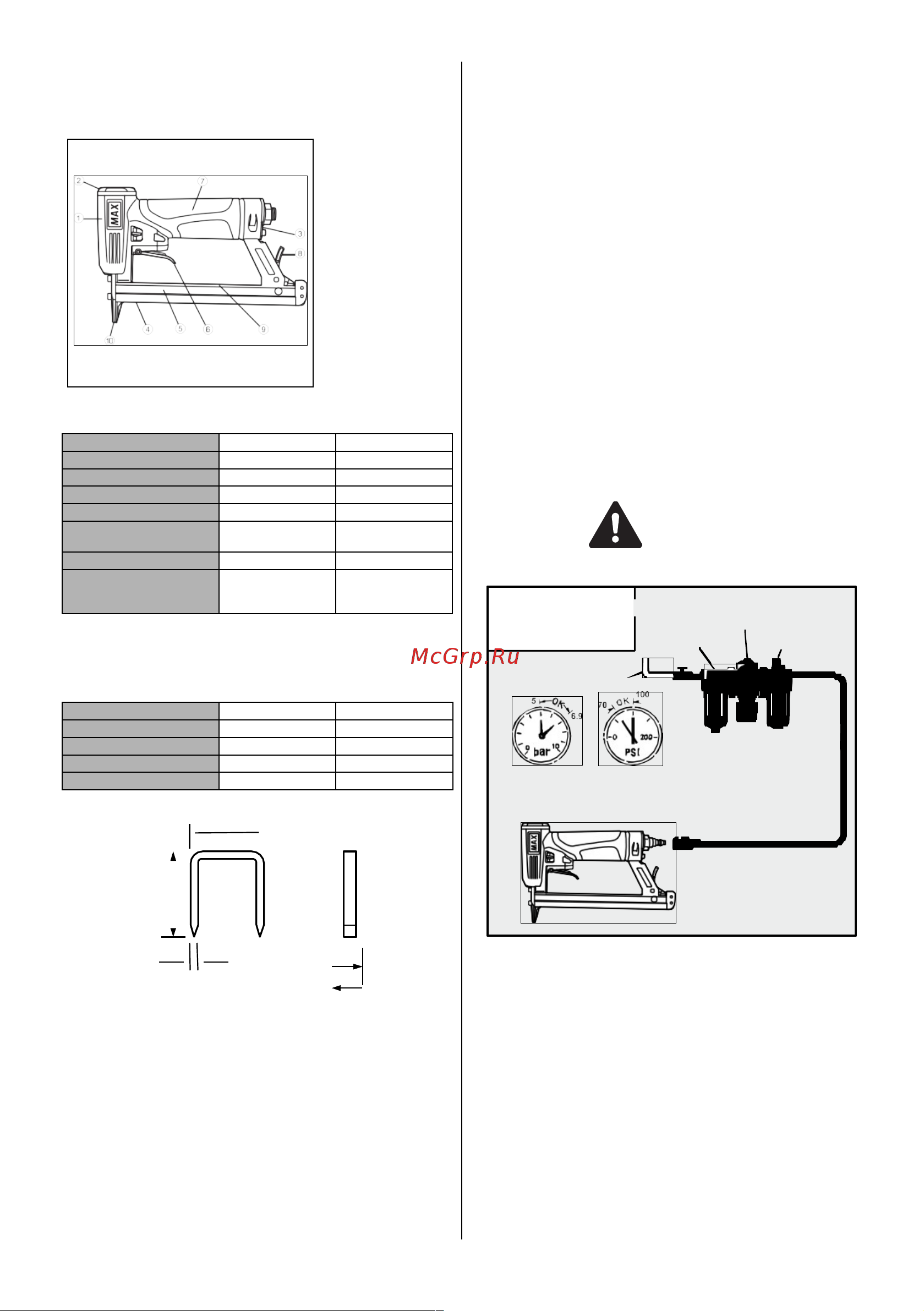

6
О
Регулятор
Воздушный
фильтрМасленка
Рабочее давление 5 – 6,9 бар
Трехсекционный воздушный узел
Воздушный шланг
[ИСТОЧНИК СЖАТОГ ВОЗДУХА И СОЕДИНЕНИЯ]
2. ХАРАКТЕРИСТИКИ И
ТЕХНИЧЕСКИЕ ДАННЫЕ
1. НАЗВАНИЕ ДЕТАЛЕЙ
1 Рама
2 Крышка цилиндра
3 Выпускное
отверстие для
воздуха
4 Блок движка
5 Магазин
6 Спусковой крючок
7 Ручка
8 Фиксирующий
рычаг
9 Преду-
предительная
надпись
(задняя
панель)
0
Выпускное
отверстие
2. ХАРАКТЕРИСТИКИ ИНСТРУМЕНТА
НОМЕР ИЗДЕЛИЯ 8016R-420 8016L-429
ВЫСОТА 150 мм 150 мм
ШИРИНА 45 мм 45 мм
ДЛИНА 220 мм 220 мм
ВЕС 1 кг 1 кг
РЕКОМЕНДОВАННОЕ
РАБОЧЕЕ ДАВЛЕНИЕ
от 5 до 6,9 бар от 5 до 6,9 бар
ЕМКОСТЬ МАГАЗИНА 157 скоб 157 скоб
РАСХОД СЖАТОГО
ВОЗДУХА
0,13 л при
рабочем
давлении 6,9 бар
0,13 л при
рабочем
давлении 6,9 бар
* Компактная конструкция инструмента выбрана для
улучшения его балансировки во время
использования.
3. ХАРАКТЕРИСТИКИ СКОБ
НОМЕР ИЗДЕЛИЯ 8016R-420 8016L-429
ВЕРШИНА
12,7 мм 12,7 мм
ДЛИНА
от 6 до 16 мм от 6 до 16 мм
ШИРИНА
0,4 мм 0,4 мм
ТИП СКОБЫ 80 (А) 80 (А)
ВЕРШИНА
РЕКОМЕНДОВАННОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
от 5 до 6,9 бар. Используйте рабочее давление из этого
диапазона для получения наилучшего результата.
НЕ ИСПОЛЬЗУЙТЕ ДАВЛЕНИЕ СВЫШЕ 6,9 бар.
4. ТЕХНИЧЕСКИЕ
ДАННЫЕ ШУМ
Уровень шума по шкале А при установке одной скобы
8016R-420---------------LWA, 1 с, d 84,9 дБ
8016L-429-----------------LWA, 1 с, d 86,5 дБ
Уровень звукового давления по шкале А при установке
одной скобы на рабочем месте
8016R-420---------------LpA, 1 с, d 78,9 дБ
8016L-429-----------------LpA, 1 с, d 80,0 дБ
5. ПРИМЕНЕНИЕ
* Оформление интерьера
* Крепление фанеры (для интерьера и мебели)
* Стулья с обивкой, диваны и прочая мебель
3. ИСТОЧНИК СЖАТОГО
ВОЗДУХА И
СОЕДИНЕНИЯ
ОСТОРОЖНО
Ознакомьтесь с содержанием раздела
"ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ".
ДЛИНА
ТОЛЩИНА
ВОЗДУШНЫЕ ФИТИНГИ:
ШИРИНА
ФИТИНГИ: установите на инструмент охватываемый фитинг,
который стравливает давление воздуха после отсоединения
источника сжатого воздуха.
ШЛАНГИ: используйте шланг с минимальным внутренним
диаметром 6 мм (1/4 дюйма) и максимальной длиной не
более 5 метров.
В данном инструменте применяется охватываемый фитинг
1/4 дюйма с нормальной трубной резьбой. Внутренний
диаметр должен составлять 7 мм или больше. Фитинг
должен стравливать воздух после отсоединения источника
сжатого воздуха.
Шланг подачи сжатого воздуха должен быт оснащен
быстроразъемным фитингом для присоединения к фитингу
инструмента.
ИСТОЧНИК СЖАТОГО ВОЗДУХА: используйте
только чистый сжатый воздух с регулируемым
давлением для работы инструмента.
ТРЕХСЕКЦИОННЫЙ ВОЗДУШНЫЙ УЗЕЛ (Воздушный
фильтр, регулятор, масленка):
Информацию об установке рабочего давления для
инструмента см. в ХАРАКТЕРИСТИКАХ ИНСТРУМЕНТА.
