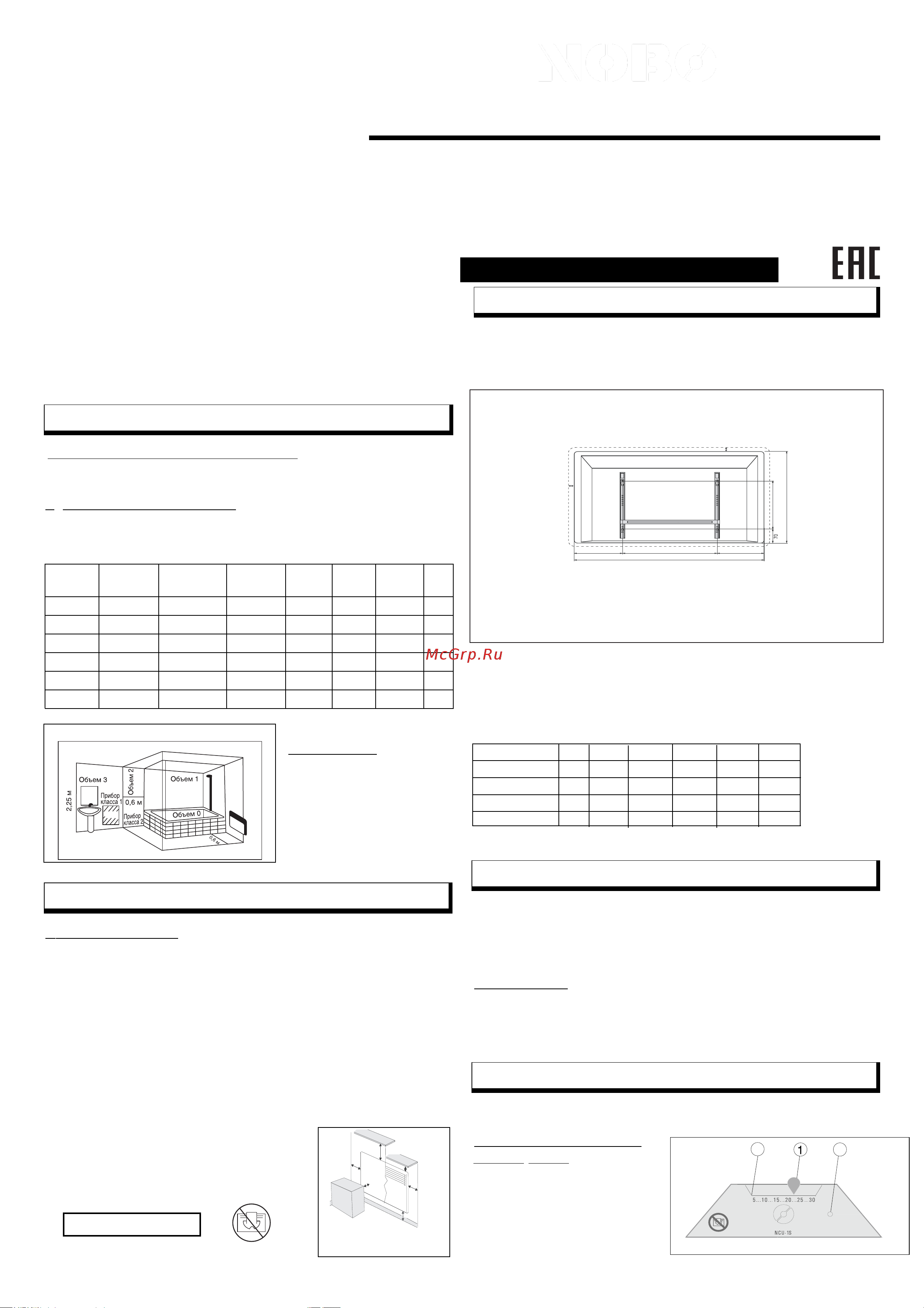

Поздравляем Вас с приобретением
электрического конвектора Nobo!
Перед началом использования прибора внимательно изучите
данное руководство и храните его в доступном месте.
Nobø Oslo является прибором:
– защита от брызг воды IP 24
– I класса электрозащиты
Управляющие регуляторы:
– Электронный термостат
–
Регулятор термостата
Объем защиты
Этот прибор может быть уста-
новлен в объеме 2 или 3 при
условии, что электрическое
питание будет защищено уст-
ройством защитного отклю-
чения (УЗО), равным 30 мА.
Установка прибора
Электрическая установка должна соответствовать требованиям нормы
NFC 15–100. Этот прибор класса II не соединяется с землей.
В большинстве случаев этот аппарат устанавливается таким образом,
чтобы производимое тепло перемешивало максимальный объем воздуха.
Прибор должен быть зафиксирован в соответствии с действующими пред-
писаниями.
Он должен устанавливаться таким образом, чтобы выключатель и другие
механизмы не могли соприкасаться с человеком, принимающим ванну
или душ.
Если вентиляционные отверстия прибора заблокированы, существует
риск перегрева.
Таким образом, категорически запрещается накрывать или затыкать вход-
ные или выходные отверстия (решетки) воздуха, ввиду опасности несчаст-
ного случая или порчи прибора.
Избегать расположения за занавесками, дверьми
или под отверстием, пропускающим воздух.
Соблюдать минимальные расстояния установки
на полу, на поверхностях, у мебели и т.д.
(рис. 1).
Чтобы облегчить установку и сохранить минимальное расстояние 150 мм от
нижней поверхности аппарата до пола, необходимо:
– освободить кронштейн с двумя лапами от аппарата;
– использовать кронштейн, поставленный на пол около стены, в качестве
маркировки установочных размеров.
– переставить кронштейн так, чтобы нижние установочные отверстия
аппарата и отмеченные Вами точки совпали;
– проверить горизонтальное положение кронштейна, затем отметить и
просверлить 4 отверстия;
– поместить кронштейн на стену и закрепить его при помощи 4 винтов
диаметром 5,5 мм максимум.
Мощность, Вт 500 750 1000 1250 1500 2000
Сила тока (А)
4,34 5,43 6,52 8,69
A 625 725 925 1025 1125
B 163 213 263 213 263
C 300 300 400 600 600
Обогреватель не следует устанавливать в непосредственной близости от
розетки сетевого электроснабжения. В случае установки прибора во
влажном помещении необходимо использовать устройство защитного
отключения (УЗО).
Электрическое соединение не требует демонтажа прибора.
Подключение
Конвектор комплектуется двухжильным шнуром электропитания с вилкой
В случае неисправности шнура электропитания направьте изготовителю
извещение. Отдел послепродажного обслуживания или другой уполно-
моченный сотрудник примет соответствующие меры.
Электронное управление этого прибора реализовано так, чтобы его эксплуа-
тация была максимально экономичной и удобной.
1)
ХАРАКТЕРИСТИКИ
Nobø OSLO NTL 4S
Эл
ектрический обогреватель
(конвектор)
230-250 В, IP24
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
рис. А
2)
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ
3)
УСТАНОВКА И ФИКСАЦИЯ
Рис. 3
(размеры в мм)
4)
ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
ВАЖНО!
5)
ФУНКЦИОНИРОВАНИЕ
Рис.1
Рис.
2
B
BC
A
20
400
200
Мин.
200 мм
Мин.
50 мм
Мин.
10 мм
Мин.
50 мм
Мин.
50 мм
NTL
NFK
Мин.
30 мм
3,26
525
163
200
2,17
Электронный термостат
NSU-1S Рис. 4
–
Регулятор температуры (1)
–
Индикатор работы (3)
–
Шкала регулятора
температуры (2)
Рис.4
3
2
Мощность Напряжение
Сила тока
750
230 ±10%
3,26
400 625 55
1000
230 ±10%
4,34
400 725 55
1250
230 ±10%
5,43
400 925 55
1500
230 ±10%
6,52
400 1025 55
2000
230 ±10% 6,52
400 1125 55
(H)
(A)
500
230 ±10% 2,17
400 525 55
Вт
В
А
мм
мм
мм
Высота
Ширина
Толщина
Модель
NTL 4S 05
NTL 4S 07
NTL 4S 10
NTL 4S 12
NTL 4S 15
NTL 4S 20
Вес
кг
3,9
4,5
5,7
6,3
7,1
3,3
