Паспорт HL4

Назначение:

Предохранительный затвор обратного потока воды предназначен для предотвращения подтопления

одного или нескольких сантехнических приборов при возникновении подпора в системе канализации.

Устанавливается на вертикальных и горизонтальных трубопроводах.

Описание:

Предохранительный затвор обратного потока

воды с прочисткой, с ревизионной крышкой и

присоединительными выходами под раструбные

трубы ПП, ПВХ.

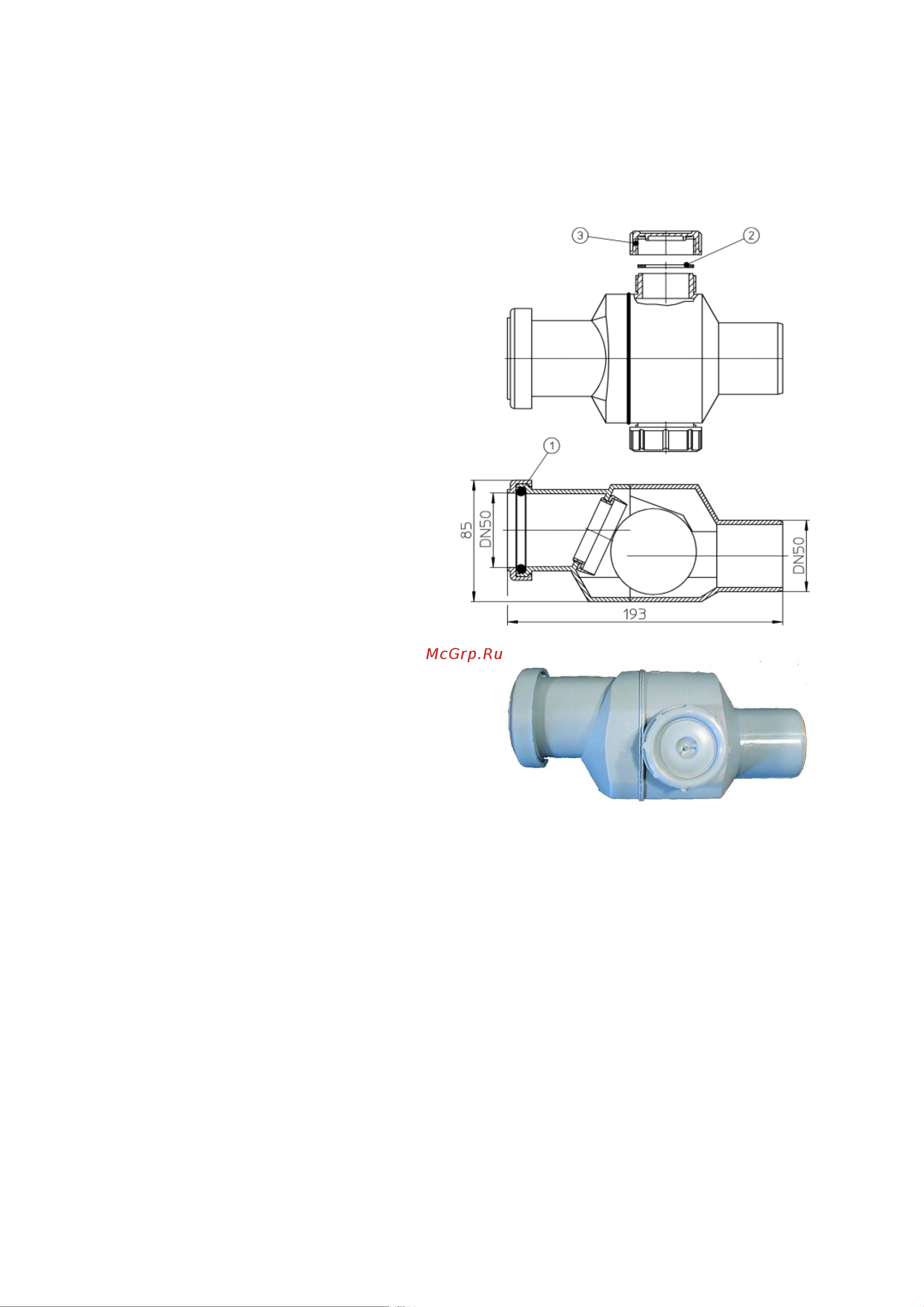

Комплектация:

1. Уплотнительное кольцо из EPDM.

2. Уплотнительная прокладка.

3. Ревизионная крышка из ПП.

Технические характеристики:

Рабочая температура: - 80ºС

Кратковременно (до 1 мин): - не более 95 ºС

Пропускная способность: - 1,36 л/с

Присоединительный размер – DN50

Вес: - 280 гр.

Срок службы: - не менее 50 лет

Принцип действия:

Предохранительный затвор является нормально открытым обратным клапаном, оснащенным запорным

элементом поплавкового типа (шариком). При возникновении подпора в системе канализации шарик

всплывает и закрывает проход, защищая санитарно-технические приборы от подтопления.

Особенности монтажа:

Предохранительный затвор обратного потока воды устанавливается в доступном для обслуживания

месте на горизонтальном или вертикальном участке канализационной трубы раструбом направленным в

сторону сантехнических приборов. При горизонтальной установке плоская часть корпуса должна

находиться снизу строго параллельно плоскости пола.

Входной и выпускной патрубки затвора HL4 предназначены для соединения с любой канализационной

раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для канализации применяются

стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на

Чугун/Сталь (HL9/50).

Для промывки затвора должна быть предусмотрена возможность его быстрого демонтажа.
