PF CV 240P, PF CV 241P:

Корпус (1), муфта (2) — латунь CW617N (DIN EN 12165)

Шток (3) — пластик ABS

Пружина (4) — сталь нержавеющая AISI 304 (DIN EN 10088)

Уплотнительное кольцо (5) — износостойкий каучук NBR

5. ПРИНЦИП РАБОТЫ

При наличии потока перемещаемой по трубопроводу среды она давит на диск

запирающего штока, преодолевая сопротивление пружины и, тем самым, открывает

клапан. Шток выдвигается из седла муфты больше или меньше в зависимости от вели-

чины расхода через клапан. Если расход снизится до нуля, то пружина вдавит диск

запирающего штока обратно в седло, закрывая клапан.

6. ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ

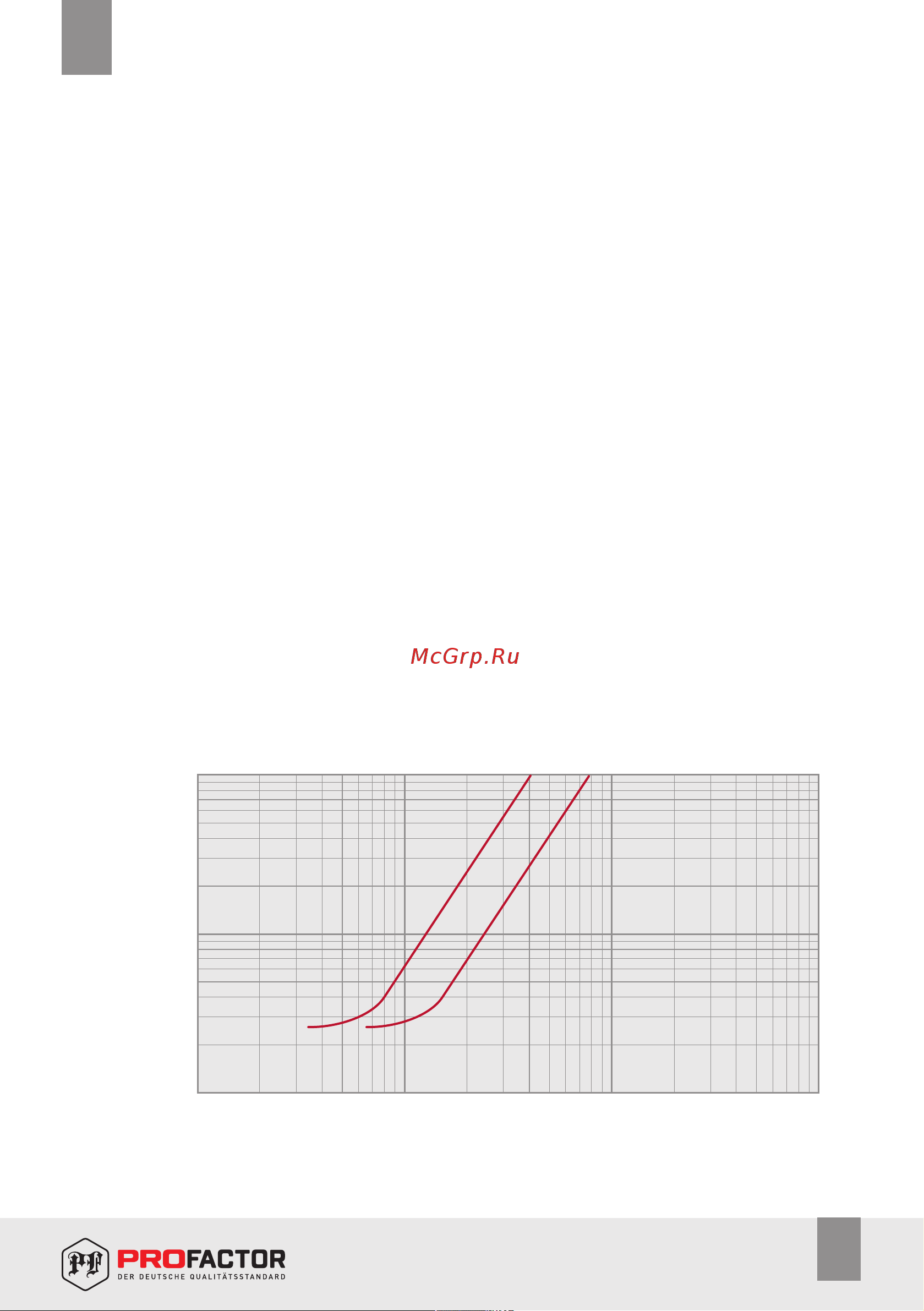

График потери давления:

Обратный клапан с пластиковым штоком:

м³/ч

Δp (бар)

Расход

0,1

0,01

0,1

100

½"

PF CV 240P

PF CV 241P

¾"
