Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция № 3 Дата: 17.05.2021
3
3.2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБРАТНЫХ КЛАПАНОВ
НАИМЕНОВАНИЕ ПАРАМЕТРА
ЗНАЧЕНИЕ
1/2"
3/4"
1"
1 1/4"
1 1/2"
Номинальный диаметр DN, мм
15
20
25
32
40
Условная пропускная способность K
vs
, м
3
/ч
4,12
7,03
11,45
16,54
24,12
Номинальное давление PN, бар
25
18
Рабочая среда
Вода, водный раствор гликолей (до 30 %)
Диапазон температуры без образования пара,
о
С
От -20 до +110
Присоединительная резьба
UNI ISO 228/1
Температура транспортировки и хранения,
о
С
От -20 до +50
Средний срок службы, лет
10

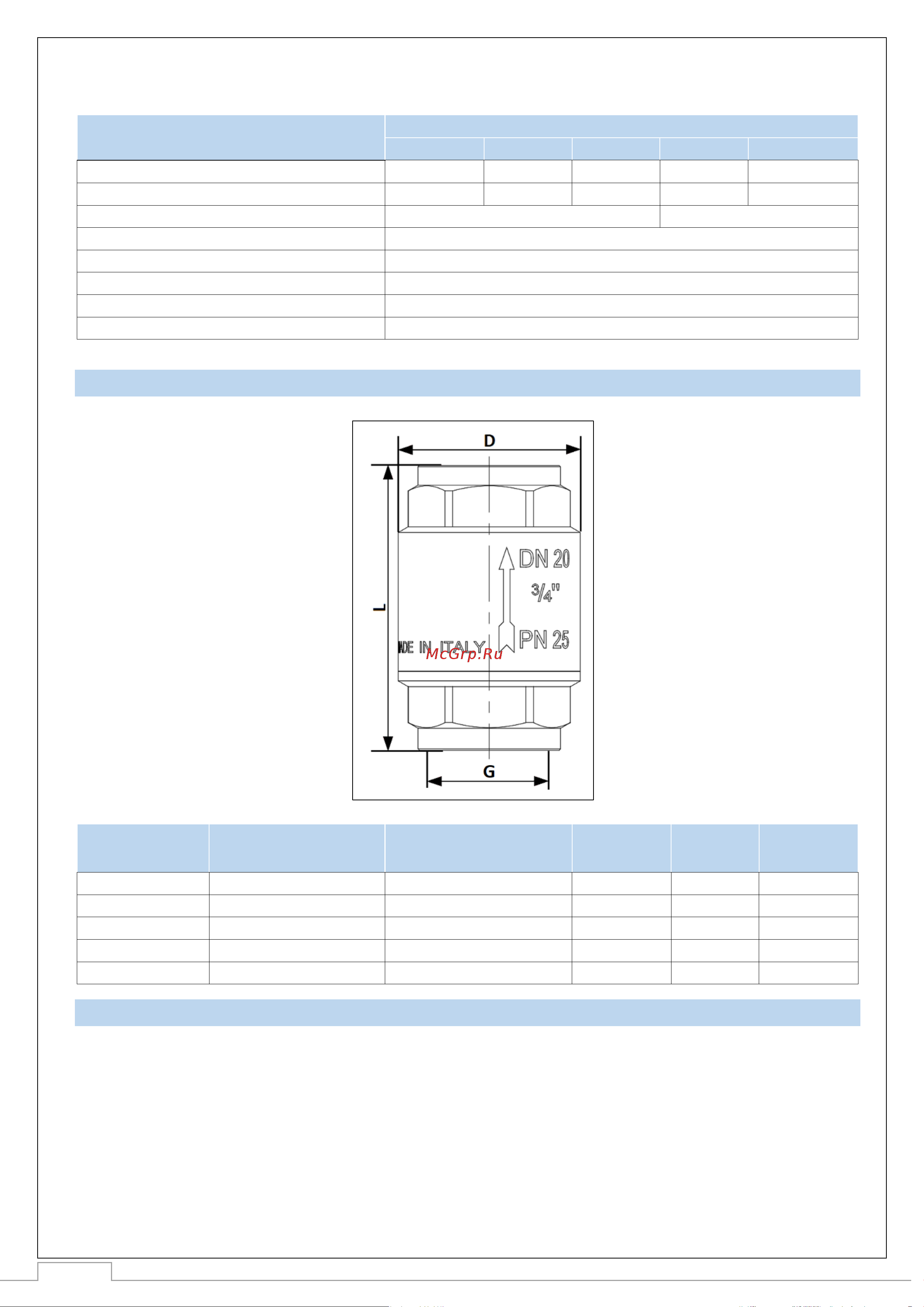

4. НОМЕНКЛАТУРА И ГАБАРИТНЫЕ РАЗМЕРЫ
АРТИКУЛ
НОМИНАЛЬНЫЙ ДИАМЕТР
DN, ММ
РАЗМЕР ПРИСОЕДИНИТЕЛЬНОЙ
РЕЗЬБЫ G, ДЮЙМЫ
L, мм
D, мм
МАССА, КГ
SVC-0011-000015
15
1/2" (ВР)
58,5
34,5
0,196
SVC-0011-000020
20
3/4" (ВР)
65
41,5
0,283
SVC-0011-000025
25
1" (ВР)
74,5
48
0,416
SVC-0011-000032
32
1 1/4" (ВР)
83
60,5
0,638
SVC-0001-000040
40
1 1/2" (ВР)
93
71
0,875
5. РЕКОМЕНДАЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Монтаж обратных клапанов STOUT в трубопроводной системе следует производить в
соответствии с требованиями (СП 30. 13330.2012, СП 60.13330.2016, СП 31-106-2002, СП
73.13330.2016).
Монтаж обратных клапанов в трубопроводной системе должен выполняться
квалифицированными специалистами.
Обратные клапаны STOUT должны эксплуатироваться при давлении и температуре,
изложенных в настоящем паспорте.
Клапаны следует располагать в доступных для обслуживания местах.
