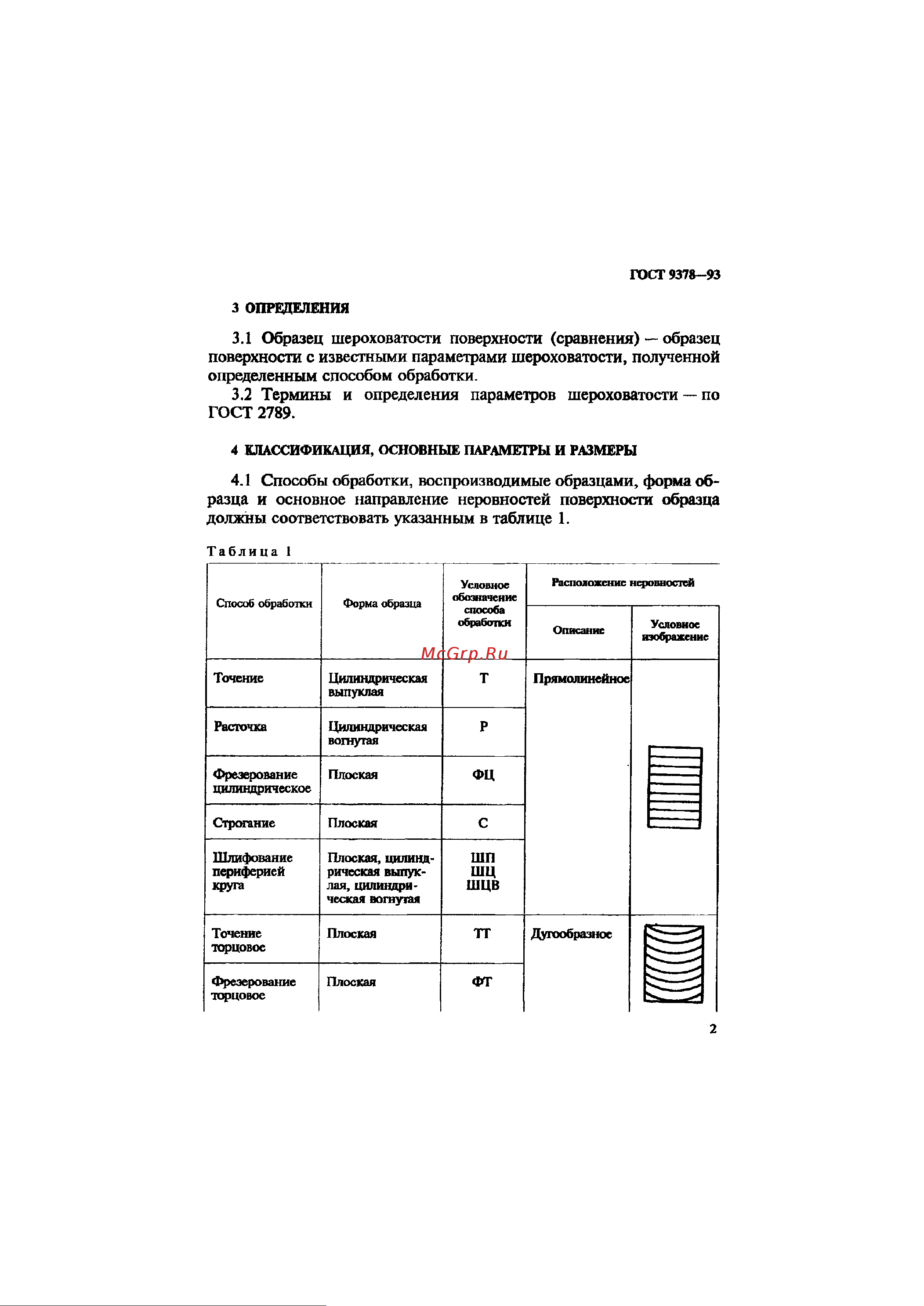

ГОСТ 93 78 -93

3 ОПРЕДЕЛЕНИЯ

3.1 Образец шероховатости поверхности (сравнения) — образец

поверхности с известными параметрами шероховатости, полученной

определенным способом обработки.

3.2 Термины и определения параметров шероховатости — по

ГОСТ 2789.

4 КЛАССИФИКАЦИЯ, О СНОВН ЫЕ ПАРАМ ЕТРЫ И РАЗМ ЕРЫ

4.1 Способы обработки, воспроизводимые образцами, форма об

разца и основное направление неровностей поверхности образца

должны соответствовать указанным в таблице 1.

Таблица 1

С пособ обрабо тки

Ф орм а обр азца

Условное

обозн ачени е

сп особа

обработки

Точение Цилиндрическая

выпуклая

Расточка Цилиндрическая

вогнутая

Ф резерование

цилиндрическое

Плоская

ФЦ

Строгание

Плоская

Ш лиф ование

периферией

круга

П лоская, цилинд

рическая вы пук

лая, цилиндри

ческая вогнутая

шп

шц

ш цв

Точение

терцовое

Плоская

тг

фрезерование

торцовое

Плоская

Ф Т

Располож ение неро вностей

О писание

Условное


Прям олинейное
