ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
15х15
VTi.971.I.001515
139
27
71
18х18
VTi.971.I.001818
158
33
97
22х22
VTi.971.I.002222
176
39
153

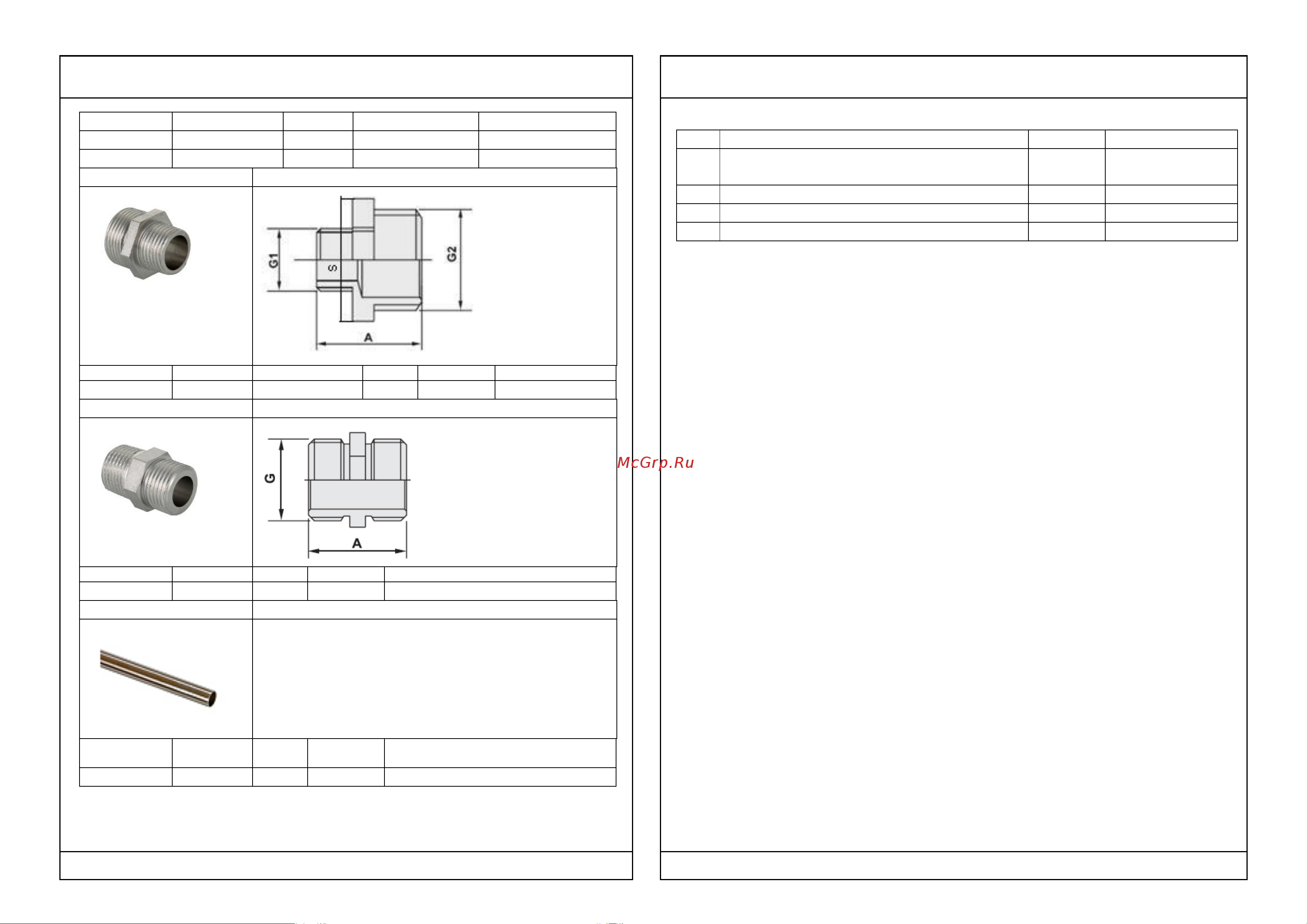

VTi.580
Размер
G2,дюймы
G1, дюймы
А, мм
S, мм
Вес, г
3/4"х1/2"
3/4"
1/2"
26
27
62
VTi.582
Размер
G,дюймы
А, мм
S, мм
Вес, г
1/2"х1/2"
1/2"
23
20
56
VT.AD304
Размер
D нар, мм
Длина
мм
Вес, г
15х1000
15
1000
2804
5. Основные характеристики нержавеющей стали AISI 304
№
Характеристика
Ед.изм.
Значение
1
Коэффициент линейного теплового
расширения стали
1/ ºС
0,165 х 10
-4
2
Российский аналог стали AISI 304
08Х18Н10
3
Предел прочности стали при растяжении
Н/мм2
600
4
Усталостная прочность стали
Н/мм2
240
6.Указания по монтажу системы VT.INOX-PRESS
6.1.Все работы по монтажу трубопроводов системы VT.INOX-PRESS
должны производиться в соответствии с требованиями СП 73.13330.2016
«Внутренние санитарно-технические системы зданий».
6.2. Компенсация температурных деформаций трубопроводов должна
осуществляться в соответствии с проектом. Допускается использовать L-
образные, П-образные, Z-образные, сильфонные, линзовые и муфтовые
компенсаторы (там, где это разрешено действующими строительными
нормами).
6.3. Отрезание труб следует производить строго под прямым углом к оси
трубы с помощью роликовых труборезов, ножовок по металлу или
электропил. Не допускается производить резку труб углошлифовальными
машинами («болгарками»).
6.4. После выполнения реза, наружную и внутреннюю кромку трубы
необходимо очистить от грата.
6.5. Не допускается опрессовывать грязные трубы, особенно с
загрязнением ГСМ.
6.6. Изгибание труб допускается производить с помощью трубогибов на
радиус не менее 3,5Днар. Не допускается нагревание труб для изгиба.
6.7. Соединение труб с фитингом выполняется в следующем порядке:
- труба очищается от грязи;
-труба отрезается под прямым углом;
- с торца трубы снимается наружный и внутренний грат;
-проверяется правильная посадка уплотнительных колец в пресс-
фитинге;
- фитинг надевается на трубу до упора. Применение смазок при этом не
допускается;
- производится однократная опрессовка пресс-инструментом с насадкой
типа «V».
6.8. Соединение трубки VT.AD304 с деталями узла VT.225 выполняется c
помощью обжимных фитингов VT.4430.
