ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601

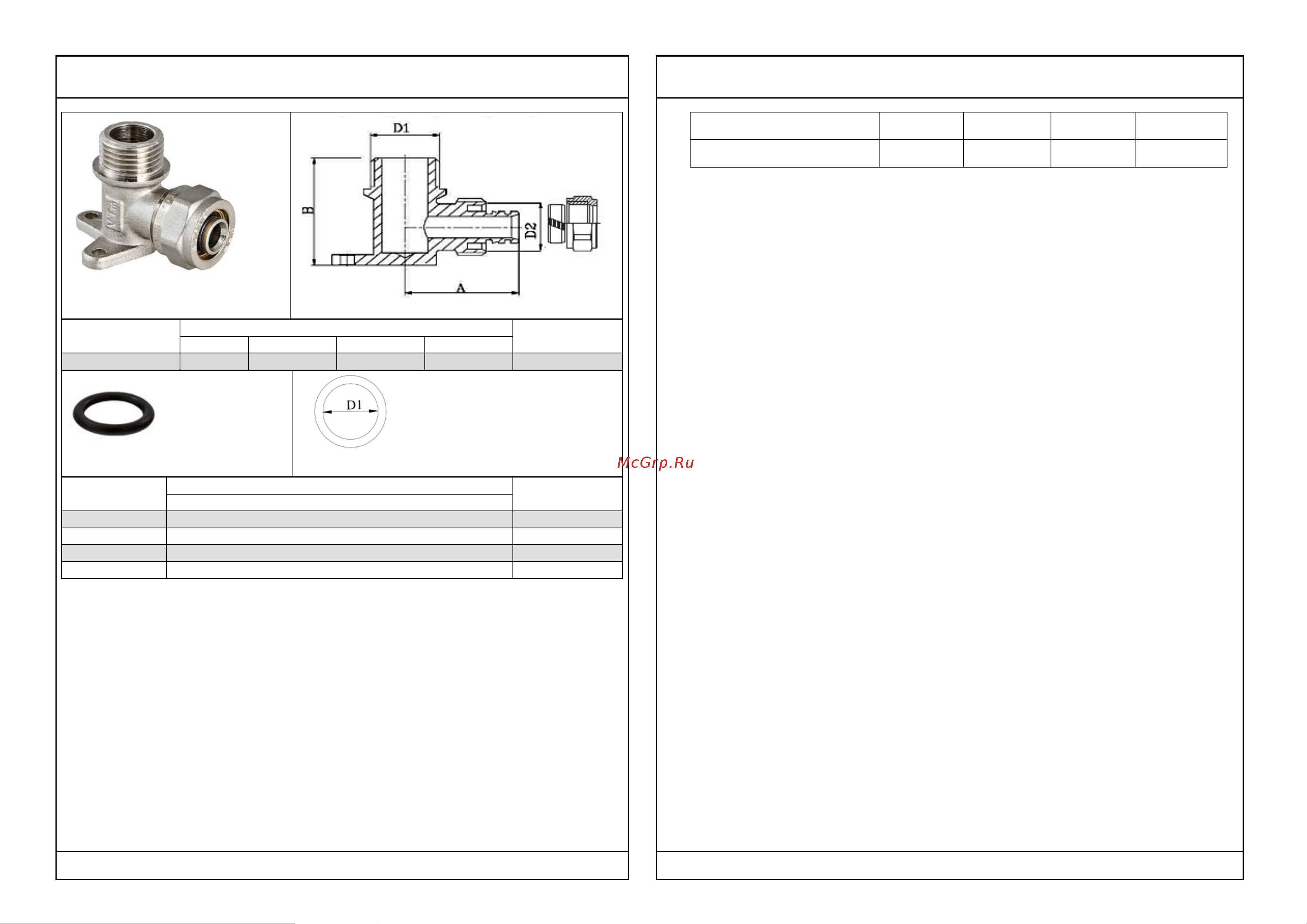

VTm.355
Обозначение
Размеры, мм
Вес, г
А
D1
D2
16х1/2
35
1/2"
16
120
VTm.390
Обозначение
Размеры, мм
Вес г
D1
16
16
0,08
20
20
0,13
26
26
0,2
32
32
0,27
6. Указания по монтажу
6.1. При монтаже металлополимерных труб с использованием обжимных
соединителей VTm.300 следует придерживаться следующего порядка работы :
- отрезать трубу строго перпендикулярно ее продольной оси;
- подготовить торец трубы к монтажу (откалибровать и снять
внутреннюю фаску);
- надеть на трубу обжимную гайку;
- надеть на трубу обжимное разрезное кольцо (сухарь);
- надеть трубу на штуцер соединителя, не повредив уплотнительных
колец;
- навернуть накидную гайку вручную на соединитель;
- удерживая соединитель одним рожковым ключом, вторым рожковым
ключом дотянуть накидную гайку на следующее число оборотов:
Наружный диаметр, мм
16
20
26
32
Число оборотов
1
1
3/4
3/4
6.2. Поскольку обжимные соединения относятся к разборным,
замоноличивание их в строительные конструкции не допускается.
6.3. При соединении фитингов с переходом на трубную резьбу к
стальному трубопроводу, длина резьбы на стальной трубе не должна быть
менее 20мм. В противном случае возможно повреждение корпуса латунного
соединителя из-за расклинивания при сбеге резьбы на трубе.
6.4. Система металлополимерных трубопроводов должна быть
смонтирована так, чтобы фитинги не испытывали продольных и изгибающих
нагрузок. Для этого в проекте должны быть указаны места установки
подвижных и неподвижных опор, а также компенсаторов.
6.5. Монтаж металлополимерных трубопроводов следует вести в
соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и
СП 73.13330.2012, а также соблюдая требования «Руководства по
проектированию, монтажу и эксплуатации систем холодного, горячего
водоснабжении и отопления с использованием металлополимерных труб
Valtec» (НИИСантехники, 2015г.).
6.6. Фитинги с переходом на трубную резьбу допускается присоединять
к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ
или сантехнической полиамидной нитью.
7.Указания по эксплуатации и техническому обслуживанию
7.1. Соединители должны эксплуатироваться при температуре и
давлении, изложенных в таблице технических характеристик.
7.2.Не допускается эксплуатировать соединители без диэлектрических
прокладок и уплотнительных колец.
7.3. При использовании соединителей на трубопроводах,
транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM
должны быть заменены на кольца из NBR,HNBR или FPM (витона).
7.4. После проведения гидравлического испытания системы
трубопроводов с обжимными соединителями, а также после первых пяти
часов эксплуатации систем с температурой транспортируемой среды свыше
50ºС, следует проверить, не произошло ли ослабление затяжки накидных
гаек. В случае необходимости накидные гайки необходимо дотянуть.
7.5. Проверка затяжки фитингов должна осуществляться в следующих
случаях:
- на всех системах – не реже 1 раза в год;
- на системах отопления – перед началом отопительного сезона;
- на системах ГВС – после летнего отключения горячего водоснабжения;
