СОЕДИНИТЕЛЬ ЭЛЕКТРИЧЕСКИЙ: ШИНОПРОВОД ДЛЯ ТРЕКОВЫХ СВЕТИЛЬНИКОВ, Т.М. "FERON" СЕРИЯ: САВ

МОДЕЛИ: CAB1003, CAB1005

Инструкция по эксплуатации и технический паспорт

1. Описание

1.1 Шинопровод тм «FERON» серии CAB предназначен для присоединения трековых светильников к сети переменного тока на номинальное

напряжение до 250В и номинальный ток не более 13А.

1.2 Шинопровод предназначен для использования внутри помещений при нормальных условиях эксплуатации.

1.3 Шинопровод монтируется на стены или потолок из нормально воспламеняемого материала. Также шинопровод подходит для монтажа на подвес.

1.4 Шинопровод CAB1003 имеет трапециевидную форму.

1.5 Шинопровод CAB1005 имеет прямоугольную форму.

1.6 Шинопровод поставляется секциями длиной 1м, 2м или 3м, и может соединяться в линию посредством соединителей (нет в комплекте поставки).

1.7 Для соединения шинопровода CAB1003 подходят соединители LD1000, LD1001.

1.8 Для соединения шинопровода CAB1005 подходят соединители LD1002, LD1003, LD1006, LD1007.

2. Технические характеристики:

Модель CAB1003 CAB1005

Длина (см. на упаковке) 1м, 2м, 3м

Номинальный ток не более 13А

Механическая нагрузка на шинопровод Не более 5кг на 1м

Тип шинопровода Закрытый

Класс защиты от поражения электрическим током l

Степень защиты от пыли и влаги IP20

Материал корпуса Сталь

Рабочая температура +1...+35 °С

Климатическое исполнение УХЛ4

Габаритные размеры (ШхВ), мм 42х20 35х20

Цвет корпуса См. на упаковке

3. Комплектация

3.1 Шинопровод – 1 шт.

3.2 Концевая заглушка – 1 шт.

3.3 Заглушка с контактной клеммой – 1 шт.

3.4 Установочный комплект крепежей – 1 шт.

3.5 Инструкция по эксплуатации – 1 шт.

4. Установка и подключение.

4.1 Достаньте шинопровод из упаковки и проведите внешний осмотр, проверьте наличие всей необходимой комплектации.

4.2 Обесточьте и подготовьте к подключению кабель питающей сети. Подведите питающий кабель к месту установки шинопровода.

4.3 Выполните установку и подключение шинопровода. Накладной монтаж шинопровода осуществляется с помощью дюбелей и шурупов. Чтобы

осуществить подвесной монтаж шинопровода (при помощи подвеса CAB1002 артикул 10326, приобретается отдельно) выполните пошаговую

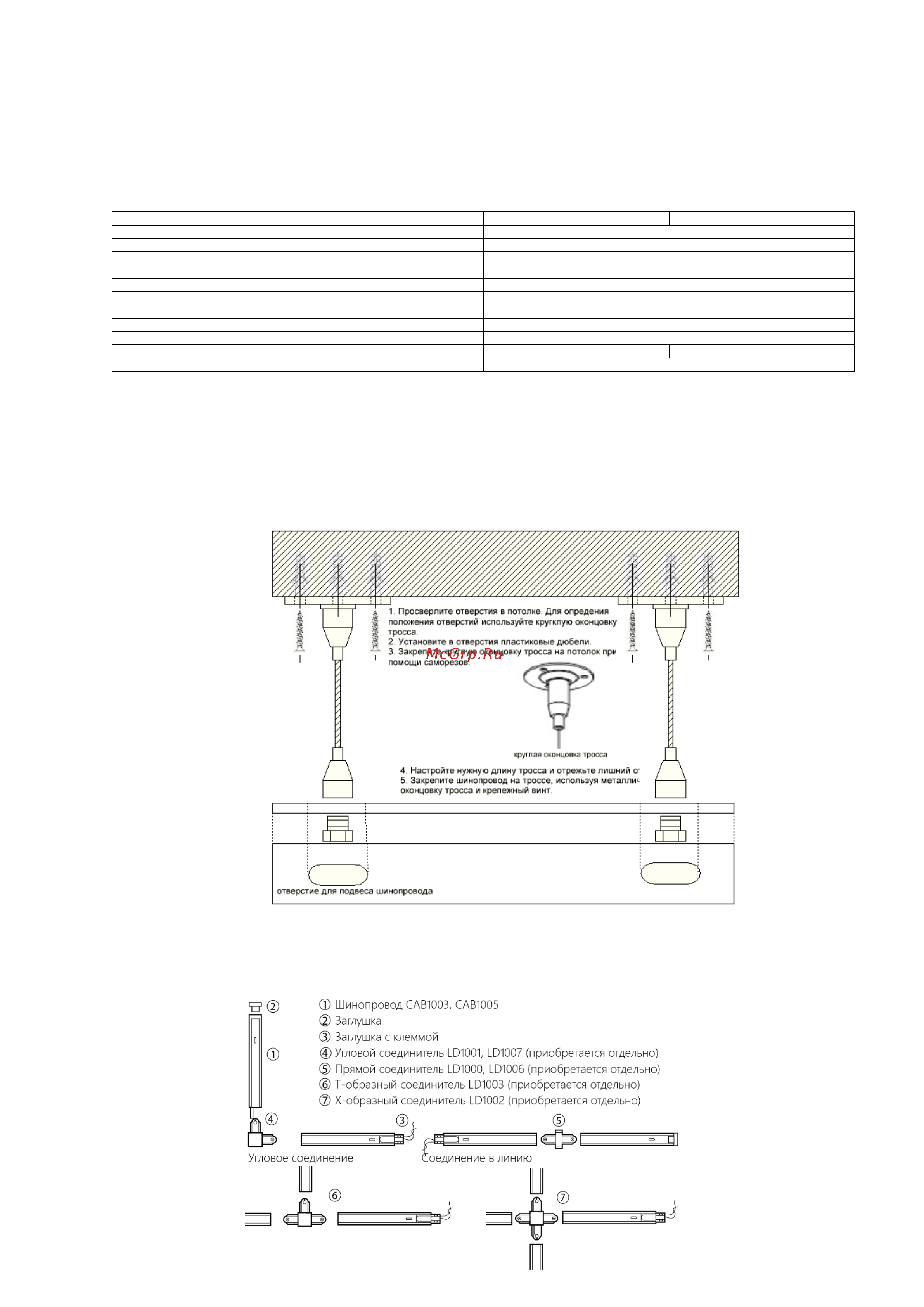

установку по приведенной ниже схеме:

4.4 На каждом метре шинопровода имеется по два отверстия предназначенных для монтажа шинопровода.

4.5 При необходимости шинопровод CAB1003 может соединяться в линию посредством соединителей LD1000 (прямой соединитель) или LD1001

(угловой соединитель).

4.6 Шинопровод CAB1005 может соединяться в линию посредством соединителей LD1006 (прямой соединитель), LD1007 (угловой соединитель),

LD1002 (Х-образный соединитель) или LD1003 (Т-образный соединитель).

4.7 Соединители не входят в комплект поставки и приобретаются отдельно.

4.8 Подключение в линию осуществляется по схеме:

4.9 При необходимости, для шинопровода CAB1003 можно отдельно приобрести токоввод LD1010 и заглушку LD1011.
