ИЗДЕЛИЯ ЭЛЕКТРОУСТАНОВОЧНЫЕ: ВЫКЛЮЧАТЕЛИ ЭЛЕКТРИЧЕСКИЕ ТМ «STEKKER» СЕРИИ PSW

МОДЕЛИ PSW10-9001-01, PSW10-9002-01, PSW10-9003-01, PSW10-9004-01

Инструкция по эксплуатации и технический паспорт

1. Описание устройства и назначение

1.1 Выключатели ТМ «STEKKER» серии PSW – предназначены для включения и отключения электроприборов или другого оборудования

бытового или аналогичного назначения в сетях переменного тока с номинальным напряжением не более 250В и номинальным током

не более 10А.

1.2 Выключатели предназначены для использования только внутри помещений.

1.3 Данный тип выключателей подходит для управления цепями нагрузки ламп накаливания; цепями нагрузки люминесцентных ламп (в

том числе дросселей стартеров люминесцентных ламп); цепями активной нагрузки с коэффициентом мощности не менее 0,95;

однофазными цепями нагрузки двигателей на номинальный ток до 10А с коэффициентом мощности не менее 0,6; комбинированными

вышеперечисленными цепями.

2. Технические характеристики*

Модель PSW10-9001-01 PSW10-9002-01 PSW10-9003-01 PSW10-9004-01

Номинальное напряжение ~250В

Номинальный ток 10А

Тип одноклавишный

выключатель с

подсветкой

двухклавишный

выключатель с

подсветкой

одноклавишный

выключатель без

подсветки

двухклавишный

выключатель без

подсветки

Тип по способу соединения однополюсный

Тип по методу установки скрытого типа

Тип по методу действия клавишный

Тип по величине зазора с нормальным зазором

Тип зажимов с винтовыми зажимами

Максимальное сечение

подключаемых проводников

2,5мм

Материал корпуса ABS пластик/PP пластик

Габаритные размеры Указаны на упаковке

Рабочая температура 0.. +35°С

Степень защиты от пыли и

влаги

IP20

Климатическое исполнение УХЛ4

Срок службы 5 лет

*Представленные в данном руководстве технические характеристики могут незначительно отличаться в зависимости от

партии производства. Производитель имеет право вносить изменения в конструкцию товара без предварительного

уведомления (см. на упаковке)

3. Комплектация

3.1 Выключатель.

3.2 Упаковка.

3.3 Инструкция по эксплуатации.

4. Требования эксплуатации и меры предосторожности

4.1 Устройство предназначено для работы в сетях переменного тока не более 10А и с номинальным сетевым напряжением не более

250В, которое может быть опасным. Подключение устройства должно осуществляться лицами, имеющими необходимую

квалификацию. Обратитесь к квалифицированному электрику.

4.2 Установка и подключение устройства осуществляется только при отключенном электропитании.

4.3 Запрещена установка выключателей снаружи помещений.

4.4 Эксплуатация выключателей при температуре окружающей среды выше 35°С запрещена.

4.5 Не использовать выключатели с нагрузкой емкостного типа при коэффициенте мощности менее 0,95, либо с нагрузкой, имеющей

высокие пусковые токи, которые превышают номинальный ток выключателя. Это приводит к преждевременному выгоранию

контактов выключателя.

4.6 Запрещена эксплуатация прибора с поврежденным корпусом, изоляцией входного или выходного кабеля.

4.7 Радиоактивные и ядовитые вещества в состав устройства не входят.

5. Подключение

5.1 Достаньте прибор из упаковки: проверьте внешний вид и наличие всей необходимой комплектации.

5.2 Убедитесь, что электропитание отключено.

5.3 Убедитесь, что подключаемая нагрузка не превышает допустимую нагрузку прибора.

5.4 Выведите подключаемые провода к месту установки выключателя.

5.5 Подденьте и отсоедините клавишу и рамку от корпуса выключателя.

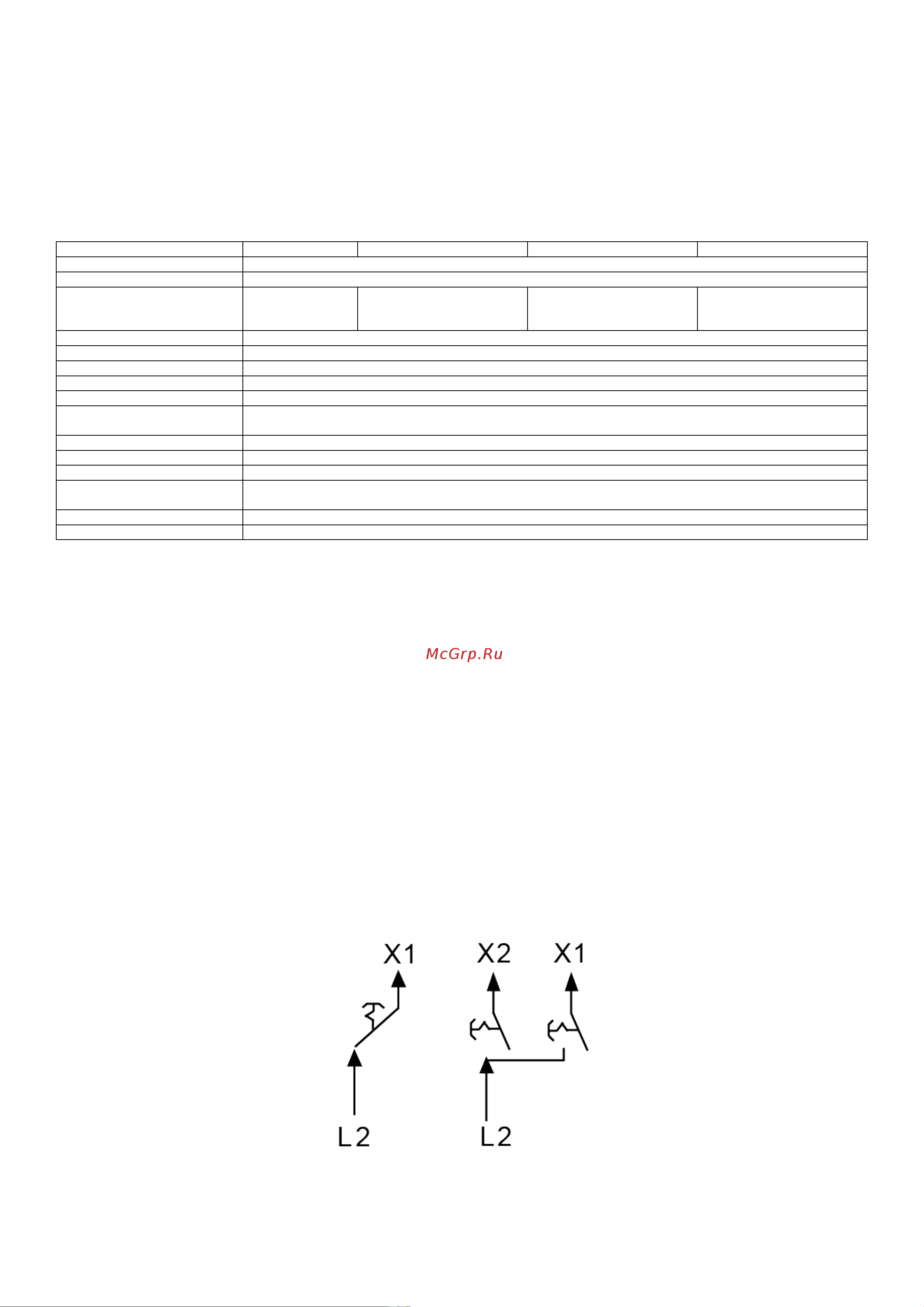

5.6 Осуществите подключение устройства по схеме:

PSW10-9001-01

PSW10-9003-01

PSW10-9002-01

PSW10-9004-01

5.7 Закрепите выключатель на месте установки.

5.8 Установите и защелкните рамку выключателя, а затем его клавишу.

5.9 Включите электропитание.

5.10 Проверьте работоспособность выключателя.
