Gauss MiR 30W 3700lm 4000K IP40 595х595х50мм призма LED 1/1 G1-A0-00070-01G03-2003540 паспорт онлайн

конструкцию и комплектацию изделия технические

изменения и усовершенствования, не ухудшающие

технические характеристики изделия, в любое время и без

предварительного уведомления.

Просверлите 4 установочных отверстия на монтажной

поверхности (диаметр отверстий в корпусе светильниках 6

мм)

Выполните электрическое подключение согласно общим

правилам монтажа для этого заведите провод в корпус

светильника через резиновую втулку. Прикрепите

светильник к монтажной поверхности при помощи комплекта

крепежа, не входит в состав светильника. Установите

рассеиватель в корпус светильника и прикрепите его при

помощи металлической планки используя фиксаторы для её

крепления (идут в комплекте).

Включите питание и убедитесь в том, что светильник

нормально функционирует.

П А С П О Р Т

G1-A0-00070-01G03-2003540

Светильник соответствует требованиям ТР ТС 004/2011 «О

безопасности низковольтного оборудования», ТР ТС

020/2011 «Электромагнитная совместимость технических

средств», ТР ЕАЭС 037/2016 «Об ограничении применения

опасных веществ в изделиях электротехники и

радиоэлектроники»

Светильник офисный Gauss MiR 35W 3500lm 4000K

IP40 595*595*50мм призма LED 1/1

1. Описание

Светодиодные светильники Gauss, серии MiR,

предназначены для использования в торговых центрах,

офисах, учебных заведениях и на муниципальных объектах.

3. Правила установки и монтажа

Монтаж светодиодного светильника Gauss® серии MiR

производится в подвесные потолочные системы с

Т-профилем или на ровную поверхность.

Общие правила монтажа:

Распакуйте светильник и убедитесь в отсутствии

механических повреждений;

Перед электрическим подключением светильника убедитесь

в отсутствии напряжения.

Электрическое подключение светильника осуществляется

через клеммную колодку, установленную на внутренней

поверхности корпуса светильника. Подключите сетевой

провод к контактам клеммной колодки светильника строго в

соответствии с маркировкой: N-нейтраль, L-фаза,

заземление. Сечение проводников кабеля должно быть не

более 2,5 мм². ВАЖНО! Не забудьте заземлить светильник!

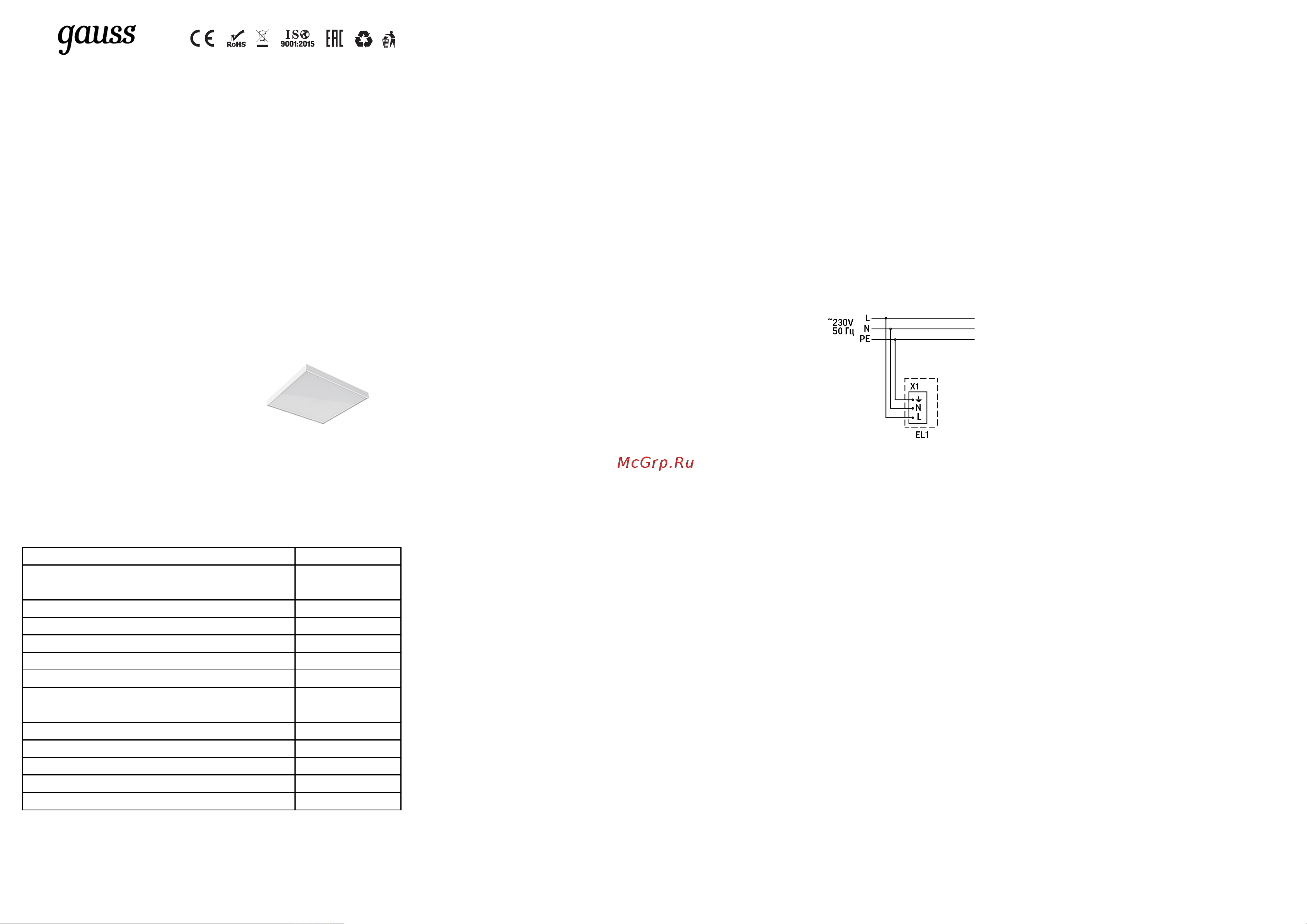

Схема подключения представлена на Рисунке 1.

Порядок монтажа для встраиваемого исполнения:

Выполните электрическое подключение согласно общим

правилам монтажа, для этого заведите провод в корпус

светильника через резиновую втулку.

Установите рассеиватель в корпус светильника и прикрепите

его при помощи металлической планки используя

фиксаторы для её крепления (идут в комплекте). Заведите

корпус светильника в межпотолочное пространство и

установите на направляющие рейки подвесной потолочной

системы. Для дополнительного крепления при помощи

подвесов, используйте отверстия на дне корпуса,

предварительно необходимо выломать формованные

элементы.

Порядок монтажа накладного исполнения:

Материал корпуса светильника -

сталь. Материал рассеивателя -

полистирол. Светильник

рассчитан для работы в сети

переменного тока с напряжением

от 198 В до 242 В, частотой 50

Гц.

Светильник соответствует I

классу защиты от поражения

электрическим током по ГОСТ Р

МЭК 60598-1-2011.

Диапазон рабочих температур

окружающей среды от 0°C до

плюс 40°C.

Рисунок 1

4. Дополнительная информация

2. Технические характеристики

5. Комплект поставки

Параметр

Значение

Светильник - 1 шт.

Рассеиватель - 1 шт.

Паспорт - 1 шт.

Упаковка - 1 шт.

Номинальная потребляемая электрическая

мощность, Вт

Коэффициент мощности, не менее

0,97

Номинальный световой поток, лм

3500

6. Правила эксплуатации, техники безопасности и

обслуживания

Коррелированная цветовая температура, К

4000

Тип кривой силы света

Угол светового пучка, °

120

• Эксплуатация светильника должна производиться в

соответствии с «Правилами технической эксплуатации

электроустановок потребителей» и настоящим Паспортом.

• Монтаж светильника должен производить специально

обученный персонал, имеющий разрешительный допуск на

проведение работ.

• ВНИМАНИЕ: запрещается проводить любые работы

(ремонт, монтаж, демонтаж) при подключённом напряжении!

• ВНИМАНИЕ: перед установкой и монтажом светильника

Коэффициент пульсации светового потока,

не более, %

Индекс цветопередачи

80-89

Степень защиты

IP40

Климатическое исполнение по ГОСТ 15150

УХЛ4

Габаритные размеры ДxШxВ, мм

595х595х50

Масса, кг

3,45

Производитель оставляет за собой право вносить в
