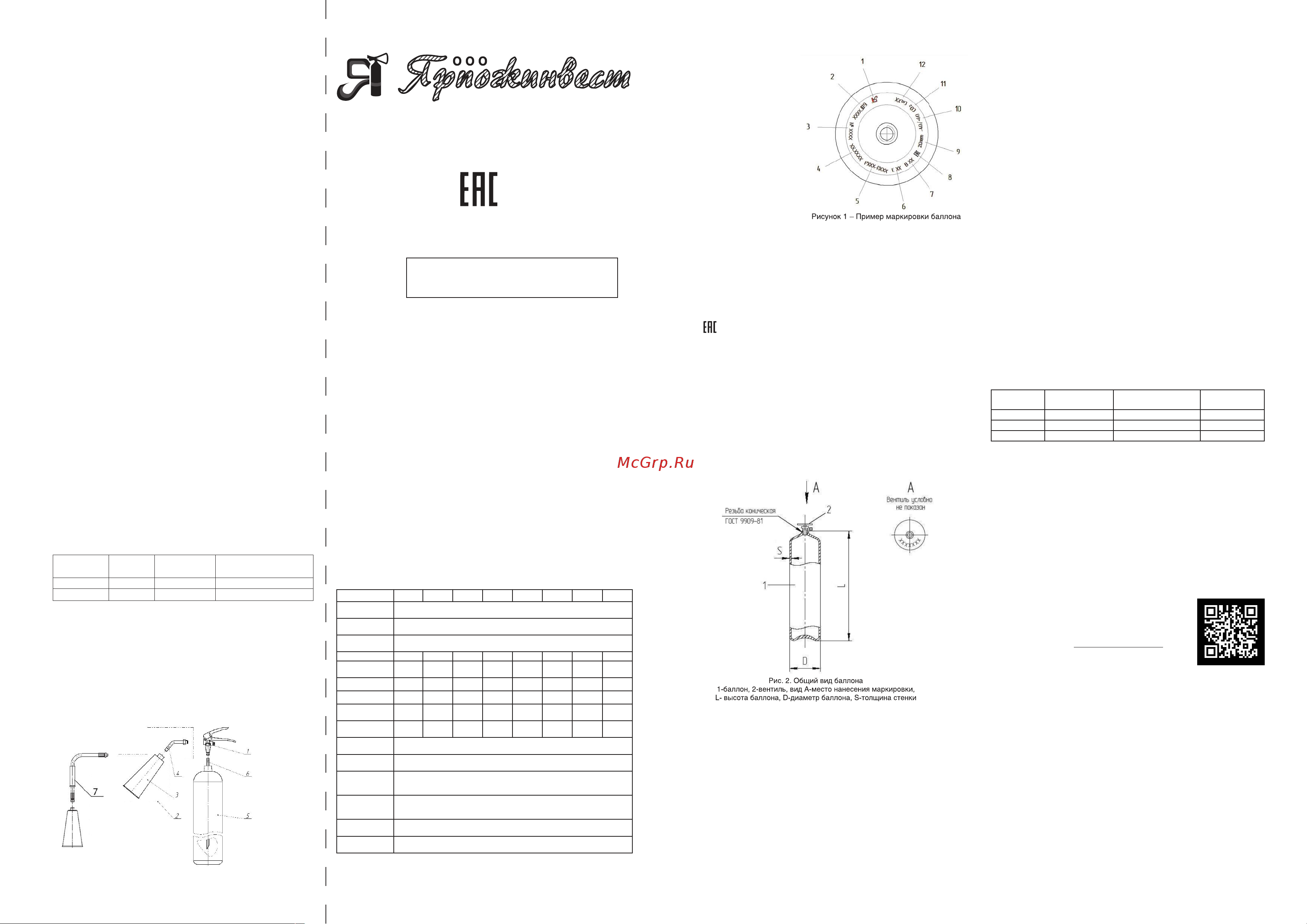

БАЛЛОН СТАЛЬНОЙ БЕСШОВНЫЙ ОДНОГОРЛОВОЙ

ДЛЯ СЖАТЫХ И СЖИЖЕННЫХ ГАЗОВ

на Рр 14,7 МПа (150 кгс/см

)

заводской №

ПАСПОРТ

Паспорт баллона разработан и включает в себя информацию в

соответствии с требованиями п.22 Технического регламента Та-

моженного союза «О безопасности оборудования, работающего

под избыточным давлением» ТР ТС 032/2013. Гл. XII Федеральных

норм и правил в области промышленной безопасности «Правила

промышленной безопасности опасных производственных объ-

ектов, на которых используется оборудование, работающее под

избыточным давлением».

Ярославль

БАЛЛОН СТАЛЬНОЙ БЕСШОВНЫЙ ОДНОГОРЛОВОЙ ДЛЯ СЖАТЫХ И

СЖИЖЕННЫХ ГАЗОВ на Рр 14,7 МПа (150 кгс/см

)

ПАСПОРТ

1. Общие сведения

Наименование и адрес изготовителя: ООО «Ярпожинвест», 150034, г Ярос-

лавль, ул. Спартаковская, д. 1 «Д», тел. 8 (4852) 67-96-01 (многоканальный)

Тип баллона (чертеж) БДГ 01.000.

Среда, для которой предназначен баллон – газы сжатые группы 2

2. Сведения о технических характеристиках и параметрах

Б ДГ

1.150.192

БДГ

2.150.192

БДГ

3.150.192

БДГ

4.150.192

БДГ

5.150.192

БДГ

6.150.192

БДГ

7.150.192

БДГ

8.150.192

Рабочее давле-

ние (Р)

150 кгс/см

Расчетное

давление

не менее 360 кгс/см

Пробное давле-

ние (П)

225 кгс/см

Диаметр (D), мм 89 108 133 133 133 133 133

Толщина стенки

(S), мм

3,5 4 4 4 4 4 4

Высота (L), мм 310±6 405±6 390±6 515±6 630±6 725±6 855±6

Материал баллона ст20 ст20 ст35 ст35 ст35 ст35 ст35 ст35

Вместимость, л

не менее

1,44 2,78 4,12 5,57 6,91 8,35 9,7 11,14

Масса порожнего

баллона, кг

2,5±10% 4,4±10% 5,7±10% 7,3±10% 8,5±10% 9,7±10% 11,3±10% 12,7±10%

Резьба на

горловине

W19,2 или W27,8

Уплотнение в

горловине

Герметик или лента ФУМ

Температурный

диапазон экс-

плуатации

от -40

С до +50

Максимальное

количество

заправок

10 000

Расчетный срок

службы

20 лет

Маркировочная

окраска баллона

В соответствии с Приложением 3 ТР ТС 032/2013 Красная*

* При использовании в огнетушителе

На верхней сферической

части каждого баллона нанесена

маркировка (смотри рис. 1), со-

держащая следующую инфор-

мацию:

а) наименование и (или) обо-

значение типа, марки, модели

баллона;

б) параметры и характеристики,

влияющие на безопасность (ра-

бочее и пробное давление, масса

порожнего баллона, вместимость

баллона);

в) наименование материала, из

которого изготовлен баллон

г) товарный знак изготовителя;

д) заводской номер;

е) дата изготовления (производ-

ства) и год следующего освиде-

тельствования.

ж) знак ЕАС

1. Товарный знак предприятия-изготовителя;

2. Модель баллона;

3. Заводской номер баллона;

4. Дата (месяц и год) изготовления и год следующего освидетельствования;

5. Рабочее давление и проверочное

давление, кгс/с

м2

;

6. Вместимость баллона, л;

7. Масса баллона пустого, кг;

8. Знак ;

9. Срок службы баллона;

10. Температурный диапазон

эксплуатации,

С;

11. Газ для которого предназначен баллон;

12. Материал из которого изготовлен баллон.

Основные параметры и размеры баллонов соответствуют указанным на рис.

2 и в табл. 1.

Гарантийный срок службы - 2 года с даты выпуска, (при условии соблю-

дения Потребителем требований безопасности ТР ТС 032,2013 и Федеральные

нормы и правила в области промышленной безопасности «Правила промыш-

ленной безопасности опасных производственных объектов, на которых ис-

пользуется оборудование, работающее под избыточным давлением» (ФНиП),

утв. Пр.№116 от 25 .03.2014 г. и зарегистрированные Минюстом РФ №32326 от

19.05.2014 г. настоящего паспорта и руководства по эксплуатации.

3. Требования к транспортированию и хранению баллона

Транспортирование осуществляется в соответствии с требованиями нор-

мативных правовых актов и международных соглашений, действующих на тер-

ритории Российской Федерации и может производиться всеми видами транс-

порта в крытых транспортных средствах без ограничения дальности перевозок

при соблюдении правил перевозок грузов для конкретного вида транспорта.

При транспортировании и хранении баллонов должны быть обеспечены все ус-

ловия, предохраняющие их от механических повреждений, воздействия влаги и

агрессивных сред в соответствии с п.5 ГОСТ 949-73.

Хранение баллонов - по группе 4 (Ж2) ГОСТ 15150.

Во время транспортировки резьбу защищает пластиковая пробка от загрязне-

ния, а внутреннюю часть баллона от попадания влаги.

4. Требования к установке баллона

Баллон должен устанавливаться в специально приспособленных

местах, обеспечивающих защиту от прямого воздействия солнечного

излучения, атмосферных осадков и исключающих попадание на баллон

агрессивных сред и прямых солнечных лучей.

При эксплуатации баллонов не допускается применение сварки для

крепления баллонов.

Номер баллона вписывает организация, проводящая розничную торгов-

лю или потребитель при постановке баллона на учет по месту эксплуатации.

5. Требования к эксплуатации баллона

Эксплуатация баллонов должна осуществляться в соответствии с

Федеральными нормами и правилами в области промышленной безопас-

ности «Правила промышленной безопасности опасных производственных

объектов, на которых используется оборудование, работающее под избы-

точным давлением» разд. XII.

Остаточное давление газа в баллоне должно быть не менее 0,05

МПа (0,5 кгс/см

Не допускается наполнение газом баллонов, у которых:

- истек срок назначенного освидетельствования, срок службы (коли-

чество заправок), установленные изготовителем;

- истек срок проверки пористой массы;

- неисправен вентиль;

- отсутствуют надлежащая окраска или надписи;

- отсутствует избыточное давление газа.

Наполнение баллонов, в которых отсутствует избыточное давление

газов, проводят после предварительной их проверки в соответствии с ин-

струкцией наполнительной станции.

Баллоны, у которых при осмотре поверхностей выявлены вмятины,

отдельные раковины и риски глубиной более 0,5 мм на цилиндрической по-

верхности и глубиной более 1 мм на днищах, надрывы и износ резьбы, а так-

же отсутствуют некоторые паспортные данные, должны быть забракованы.

Более подробно требования к эксплуатации баллона изложены в

руководстве по эксплуатации и обоснование безопасности баллона

6. Иные сведения, обеспечивающие

безопасность эксплуатации баллона

Таблица 1 Журнал учета заправок баллона (образец)

Дата за-

правки

Заводской номер

баллона

Количество заправок

баллона

Ф.И.О., подпись

Учет количества заправок и установок ЗПУ баллона ведётся эксплу-

атирующей организацией и заполняется организациями имеющие соот-

ветственные полномочия с действующим законодательством РФ .

Баллон изготовлен в полном соответствии с ТР ТС 032/2013, ГОСТ

949-73 и ТУ 1411-003-61192961-2009. Баллон признан годным для хра-

нения, транспортирования и использования сжатых и сжиженных газов.

7. Комплектность поставки

а) Баллон - 1 шт.;

б) Паспорт оборудования - 1 шт.;

в) Руководство по эксплуатации - 1 шт.;

г) Копия обоснования безопасности *;

д) Расчеты на прочность *;

е) Чертежи, схемы, расчеты и другая техническая

документация в соответствии с договором поставки

(контрактом)

* - данная информация размещена на сайте

завода изготовителя http://www.yarpojinvest.ru в разде-

ле Техническая документация . Перейти на указанную

страницу можно при помощи OR кода

Свидетельство о приемке

Баллон изготовлен в соответствии с черт. БДГ01.000 и ГОСТ 949,

по ТУ 1411-003-61192961-2009, действующей заводской технической до-

кументацией, соответствует требованиям безопасности по ТР ТС 032/2013

принят и признан годным для работы с указанными характеристиками и

условиями

Начальник ОТК

________/________________/

М.П

4. Устройство и принцип работы огнетушителя

Работа углекислотного огнетушителя основана на вытеснении за-

ряда двуокиси углерода под воздействием давления, создаваемого на-

сыщенным паром двуокиси углерода. Двуокись углерода, попадая в зону

горения, понижает концентрацию кислорода, охлаждает горящие пред-

меты, в результате горение прекращается.

5. Указания по эксплуатации, техническому обслуживанию

и меры безопасности

5.1. Огнетушитель необходимо размещать в легкодоступных и за-

метных местах, где исключено попадание на него осадков и прямых

солнечных лучей или нагрев огнетушителя выше 50

С.

5.2. Эксплуатация огнетушителя без чеки или пломбы завода-изго-

товителя или организации, производившей перезарядку огнетушителя,

не допускается.

5.3. При тушении электрооборудования, находящегося под напря-

жением, не допускается подводить раструб или корпус огнетушителя

к открытым токоведущим частям с напряжением 10 кВ ближе, чем на

2 метра.

5.4. Необходимо соблюдать осторожность при выпуске заряда дву-

окиси углерода из раструба, т.к. температура поверхности раструба со

шлангом снижается до -60-70

С.

5.5. После применения огнетушитель следует как можно быстрее

отправить на перезарядку, заменив его однотипным резервным огне-

тушителем.

5.6. Ежегодно необходимо проводить контрольное взвешивание

огнетушителя при первоначальной установке и не реже одного раза в

год. Допустимая величина утечки заряда двуокиси углерода - не более

50 г в год. При этом масса не должна выходить за пределы диапазона,

указанного в пункте 2 табл. 1.

5.7. Перезарядка и техническое обслуживание огнетушителя долж-

ны проводиться не реже 1 раза в 5 лет специализированными органи-

зациями, имещими лицензию на данный вид деятельности, с использо-

ванием специальной зарядной станции.

5.8. Производить переосвидетельствование баллона через 10 лет.

6. Гарантийные обязательства.

6.1. Изготовитель гарантирует соответствие огнетушителя требова-

ниям ТУ 4854-003-61192961-2010 ГОСТ Р 51057-2001 при соблюдении

потребителем правил эксплуатации и хранения огнетушителя, изло-

женных в технических условиях и настоящем руководстве.

6.2. Гарантийный срок эксплуатации огнетушителя - 12 месяцев со

дня продажи, но не более 18 месяцев со дня изготовления.

6.3. Предприятие-изготовитель не несет ответственности в случае

несоблюдения торгующей организацией или владельцем огнетушите-

ля правил хранения, транспортировки и эксплуатации огнетушителя,

утери паспорта или отсутствия пломбы завода-изготовителя на запор-

но-пусковом устройстве огнетушителя, при проведении работ по пере-

зарядке и техническому обслуживанию огнетушителей в организациях,

не имеющих лицензии на проведение данных работ.

7. Свидетельство о приемке огнетушителя

Огнетушитель углекислотный переносной марки ОУ-1-ВСЕ-01, ОУ-

2-ВСЕ-01, ОУ-3-ВСЕ-01, ОУ-4-ВСЕ-01, ОУ-5-ВСЕ-01, ОУ-6-ВСЕ-01, ОУ-7-

ВСЕ-01, ОУ-8-ВСЕ-01 соответствует ТУ 4854-003-61192961-2010 ГОСТ Р

51057-2001 и признан годным к эксплуатации.

8. Техническое обслуживание

Перезарядку огнетушителя могут проводить только организации,

имеющие лицензию на данный вид деятельности и следует использовать

детали и ОТВ, рекомендованные изготовителем данного огнетушителя.

Дата освиде-

тельствования и

перезарядки

Результаты

проверки

Срок следующего

освидетельство-

вания

Должность, фамилия и под-

пись лица, ответственного за

перезарядку

Рис. 1

4 6

0±6

тел./факс

(495)

781-62-42.

Представительство

России:

ООО

«НПО

«Русарсенал»,

г.

Москва.

Тел.:

(4852)

67-96-01

(многоканальный).

Россия,

150034,

г.

Ярославль,

ул.

Спартаковская,

д.

1Д.

Завод-изготовитель:

ООО

«Ярпожинвест»

до 07.10.2025

Сертификат

соответствия ЕАЭС RU.C-RU.ПБ97.В.00010/20 действителен

Штамп

ОТКДата

выпуска

модель

огнетушителя

указаны

на

этикетке.

паспорта

на

баллон).

сведениям

транспортировании

хранении

баллона

для

газа

(п.

Сведения

транспортировании

хранении

огнетушителя

соответству-ют

Сведения

транспортировании

хранении

огнетушителя9

Ярпожинвест ОУ-5 ВСЕ 00-00003834 Инструкция онлайн

Похожие устройства
