6. Инструкция по заземлению металлорукава

6.1. Для чего нужно заземление металлорукава?

В процессе эксплуатации провода или кабеля происходит ухудшение качества его изоляции, потеря сопротивления изоляции,

появление трещин. По этим причинам при использовании металлорукава на нем возможно появление постороннего напряжения.

В результате при прикосновении к нему возможен удар электрическим током. Чтобы этого избежать, металлорукав должен зазем-

ляться. Тогда, если произойдет утечка или пробой провода или кабеля, возникшее напряжение на металлорукаве пойдет через

заземляющее устройство в землю, что защитит от поражения электрическим током.

6.2. Требования нормативных документов

Что сказано по поводу заземления металлорукава в нормативных документах:



 Требования защиты при косвенном прикосновении распространяются на: металлические конструкции распределитель-

ных устройств, кабельные конструкции, кабельные муфты, оболочки и броню контрольных и силовых кабелей, оболочки проводов,

рукава и трубы электропроводки, оболочки и опорные конструкции шинопроводов (токопроводов), лотки, короба, струны, тросы

и полосы, на которых укреплены кабели и провода (кроме струн, тросов и полос, по которым проложены кабели с зануленной или

заземленной металлической оболочкой или броней), а также другие металлические конструкции, на которых устанавливается

электрооборудование.



 Трубные системы из металла или композиционных материалов должны быть сконструированы так, чтобы доступные

металлические части могли быть присоединены к заземлителю.

 Доступные для прикосновения проводящие части металлической или композитной трубной системы, на которых воз-

можно появление потенциала в случае повреждения, должны быть надежно заземлены.

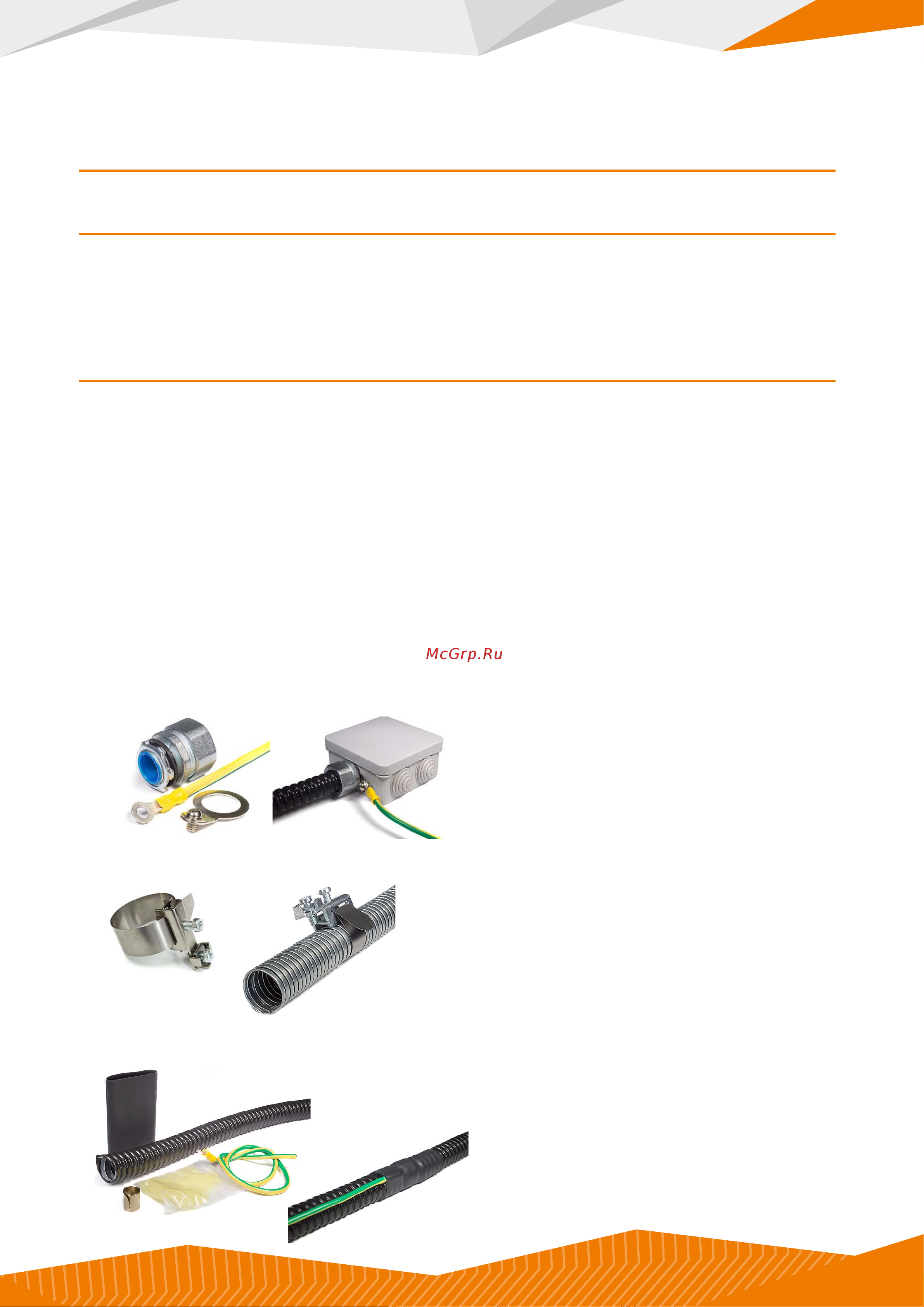

Устройство заземления металлорукава Промрукав

1. Кольцо заземления Промрукав

Устанавливается перед вводом металлорукава в огнестой-

кие коробки, распределительные щиты и иные коммутационные

устройства.

Кольцо заземления Промрукав устанавливается на ввод

ную муфту ВМ или ВМУ и через неё выполняет заземление

металлорукава.

2. Хомут заземления Промрукав

При отсутствии возможности установки заземляющего

устройства на вводную муфту ВМ или ВМУ, заземление метал-

лорукава выполняется с помощью хомута заземления Промру-

кав. Это устройство заземления возможно установить в любом

наиболее удобном месте. Хомут устанавливается на металло-

рукаве и с помощью винтового зажима, зажимается на нем.

3. Муфта заземления термоусаживаемая Промрукав

В случаях использования металлорукава в ПВХ изоля-

ции и невозможностью установить заземляющее устройство

на вводную муфту ВМ или ВМУ, для сохранения степени защиты

IP необходимо использовать термоусаживаемую муфту зазем-

ления Промрукав.
