3. ПОРЯДОК МОНТАЖА И ЭКСПЛУАТАЦИИ

Установите прибор на DIN-рейку шириной 35мм. Подключите провода

в соответствии со схемой на рис. 7. Сечение проводов должно соот-

ветствовать максимальному току нагрузки. Для защиты от перегру-

зок и короткого замыкания перед прибором необходимо установить

автоматический выключатель с током отключения в соответствии с

током ограничения реле. При использовании многожильного прово-

да, необходимо применять кабельные наконечники, чтобы не повре-

дить жилы при обжатии винтом в клемме.

При подаче напряжения на прибор, цифровой индикатор покажет

действующее значение напряжения в сети и будет мигать (рис. 3).

Мигание индикатора означает, что напряжение на выходе прибора

отсутствует. Если напряжение в сети находится в установленном

диапазоне, через время Ton (5 секунд значение по умолчанию) про-

изойдет включение нагрузки и индикатор перестанет мигать. Если

напряжение не в установленном диапазоне, нагрузка к сети не под-

ключится до тех пор, пока напряжение не придет в норму. При этом,

если при перезагрузке напряжение находится ниже установленного

нижнего предела или выше установленного верхнего предела, мигает

соответствующий индикатор ошибки.

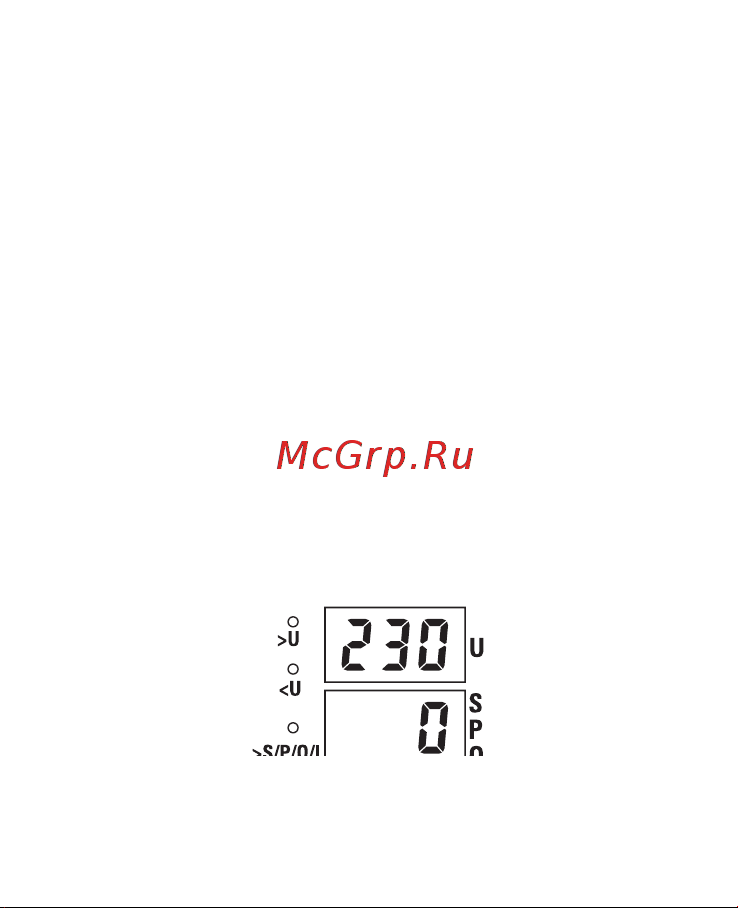

Рис. 3 Цифровой индикатор
