1.2. Расстояние между магнитоуправляемым датчиком и управляющим магнитом при выдаче сигнала
«Тревога» и расстояние при восстановлении в «Дежурный режим» (размыкание или замыкание контактов
геркона) соответствуют табл. 2.
Таблица 2
Исполнение
извещателя
На магнитопроводящем основании
На магнитонепроводящем основании
Расстояние при
выдаче сигнала
«Тревога», не
более, мм
Расстояние при
восстановлении в
«Дежурный режим»,
не менее, мм
Расстояние при
выдаче сигнала
«Тревога»,
не более, мм
Расстояние при
восстановлении в
«Дежурный режим»,
не менее, мм
А2П, А2М, А2П В,
А2П ИБ, Б2П,
Б2П ИБ, Б2М, Б2П В
65
30
80
45
А3П, А3М,
Б3П, Б3М
40
14
55
20
А2М К
65
45
150
80
1.3. Количество срабатываний извещателя в режимах коммутации постоянного тока, указанных в табл. 3,
соответствуют значениям, приведенным в табл. 3.
Таблица 3
Исполнение
извещателя
Напряжение, В
Максимальная
мощность, Вт
Количество
срабатываний
А2П, А2П ИБ, А2П В, А2М,
А2М К, Б2П, Б2П ИБ, Б2М,
Б2П В
от 10 до 50
10
10
6
А3П, А3М,
Б3П, Б3М
72
10
10
6
1.4. Минимальное значение силы постоянного тока - 0,001 А.
1.5. Максимальное значение силы постоянного тока - 0,5 А.
1.6. Минимальное значение коммутируемого напряжения - 0,02 В.
1.7. Максимальное значение коммутируемого напряжения - 72 В.
1.8. Максимальное значение коммутируемой мощности – 10 Вт
1.9. Выходное электрическое сопротивление замкнутых контактов извещателя - не более 0,5 Ом.
1.10. Извещатель сохраняет работоспособность в диапазоне температур от минус 50 до плюс 50° С и
относительной влажности до 98% при температуре 35° С без конденсации влаги.
1.11. Извещатель рассчитан на непрерывную круглосуточную работу.
1.12. Срок службы извещателя - не менее 8 лет.
1.13. Масса извещателя: в пластмассовом корпусе – не более 155г, в металлическом корпусе – не более 225г.
1.14. Диаметр крепежных отверстий – 5,5 мм.
2. СОДЕРЖАНИЕ ДРАГОЦЕННЫХ МЕТАЛЛОВ В ОДНОМ ИЗВЕЩАТЕЛЕ
Извещатель не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).
3. КОМПЛЕКТ ПОСТАВКИ
3.1. В комплект поставки извещателя входят:
- датчик магнитоуправляемый – 1 шт.;
- управляющий магнит – 1 шт.;
- пластмассовый или металлический гофрорукав 0,5 м – 1 шт.;
- паспорт – 1 шт. на одну транспортную упаковку.
4. МОНТАЖ ИЗВЕЩАТЕЛЯ
4.1. Монтаж извещателя на объекте производится в соответствии с требованиями
ВСН 2509.68-85 « Ведомственных технических условий на монтаж, испытания и сдачу в
эксплуатацию установок охранной и пожарной сигнализации».
4.2. Управляющий магнит устанавливается на подвижной части контролируемых поверхностей.
Датчик магнитоуправляемый устанавливается на неподвижной части контролируемых поверхностей.
При необходимости перед монтажом провода датчика помещаются в гофрорукав (пластмассовый или
металлический) из комплекта поставки.
5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
5.1. В процессе эксплуатации извещатель следует осматривать не реже 1 раза в квартал.
При осмотре следует обращать внимание на:
- надежность крепления датчика и магнита;
- исправность электрической изоляции;
- надежность подключения датчика к шлейфу сигнализации.
5.2. Подключать провода, а также устранять неисправности допускается только в обесточенном состоянии.
6. ХРАНЕНИЕ
6.1. Хранение извещателя в упаковке на складах потребителя должно соответствовать условиям
хранения 1 по ГОСТ 15150.
6.2. В помещении для хранения не должно быть токопроводящей пыли, паров кислот и щелочей, а также
газов, вызывающих коррозию и разрушающих изоляцию.
7. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
7.1. Предприятие – изготовитель гарантирует соответствие извещателя требованиям технических условий
АТФЕ.425119.133 ТУ (групповые ПАШК.425119.008ТУ) при соблюдении потребителем условий монтажа,
эксплуатации, транспортирования и хранения. Гарантийный срок эксплуатации 5 лет со дня ввода
извещателя в эксплуатацию, но не более 5,5 лет со дня отгрузки с предприятия – изготовителя.
8. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Партия извещателей охранных магнитоконтактных ИО102-20 в количестве _________ шт.
соответствует техническим условиям АТФЕ.425119.133 ТУ (групповые ПАШК.425119.008ТУ) и
признана годной к эксплуатации.
ООО НПП ''Магнито-контакт'' Россия, 390027, г.Рязань. ул. Новая 51В пом.Н4
Тел./Факс: (4912) 45-16-94. (4912) 45-37-88 http://m-kontakt.ru e-mail: 451694@list.ry
Подпись Дата выпуска _______________
Штамп ОТК
Режим тревоги Режим тревоги
2 3
1
1

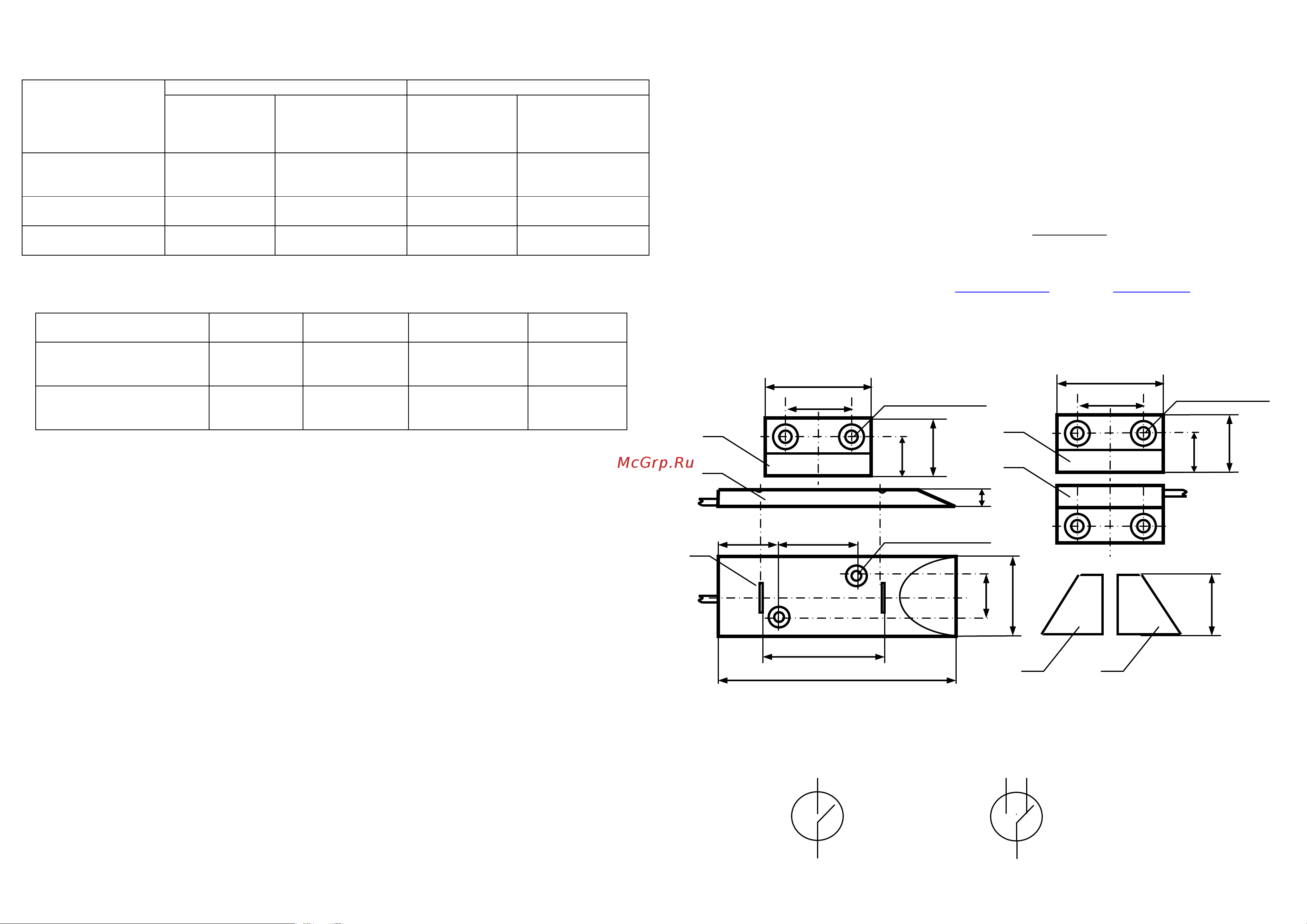

Рис. 3 а Рис. 3 б
30
(1)
(2)
Датчик магнитоуправляемый (1)
и управляющий магнит (2)
Схема электрическая принципиальная:
Два размыкающихся контакта Три переключающихся контакта
1 – коричневый провод
(общий)
2 – белый провод
3 – желтый провод
Рис.1
Рис.2
53
(1)
12
20
30
40
23
32
2 отв. Ø5,5/ Ø12,0
(1)
(2)
30
40
2 отв. Ø5,5/ Ø10,0
60
120
(1)
(2)
20
2 отв. Ø5,5/ Ø12,0
30
32
53
