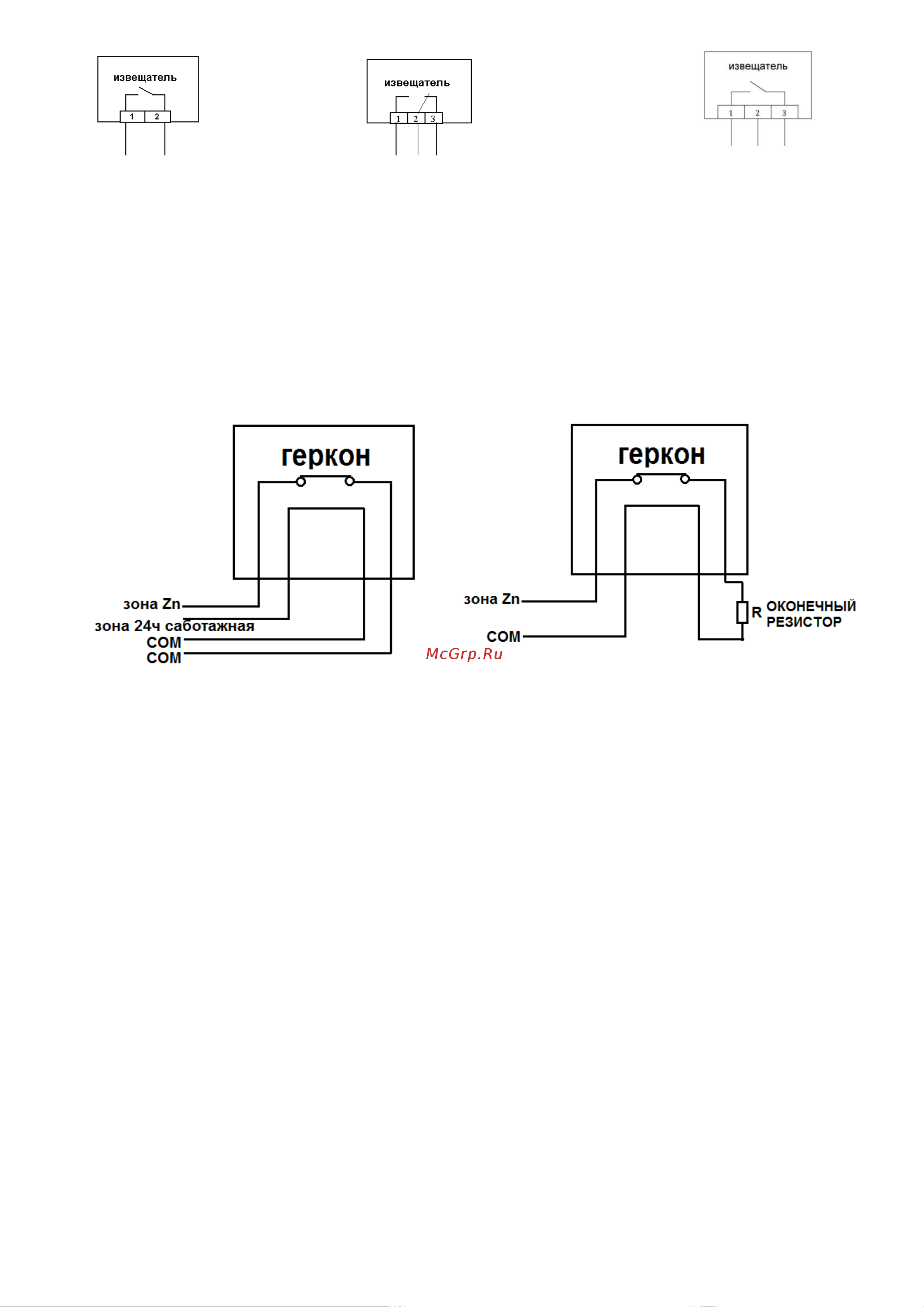

Рис.4 Схемы включения

ИО102-40 «Антисаботаж»

1.Частый способ подключения извещателя 2.Рекомендуемый способ подключения извещателя

Рис.3а

Под воздействием

магнитного поля контакт 2

замыкается с контактом 1.

Рис.3б

Под воздействием магнитного поля контакт 2

размыкается с контактом 3 и замыкается с

контактом 1.

Маркировка выводов: 1- красный (коричневый),

2- черный (зелёный), 3- синий (бесцветный)

Рис.3в

Под воздействием магнитного поля контакт

1 замыкается с контактом 3. Контакт 2

свободный, используется для подключения

оконечных резисторов
