Ремонт

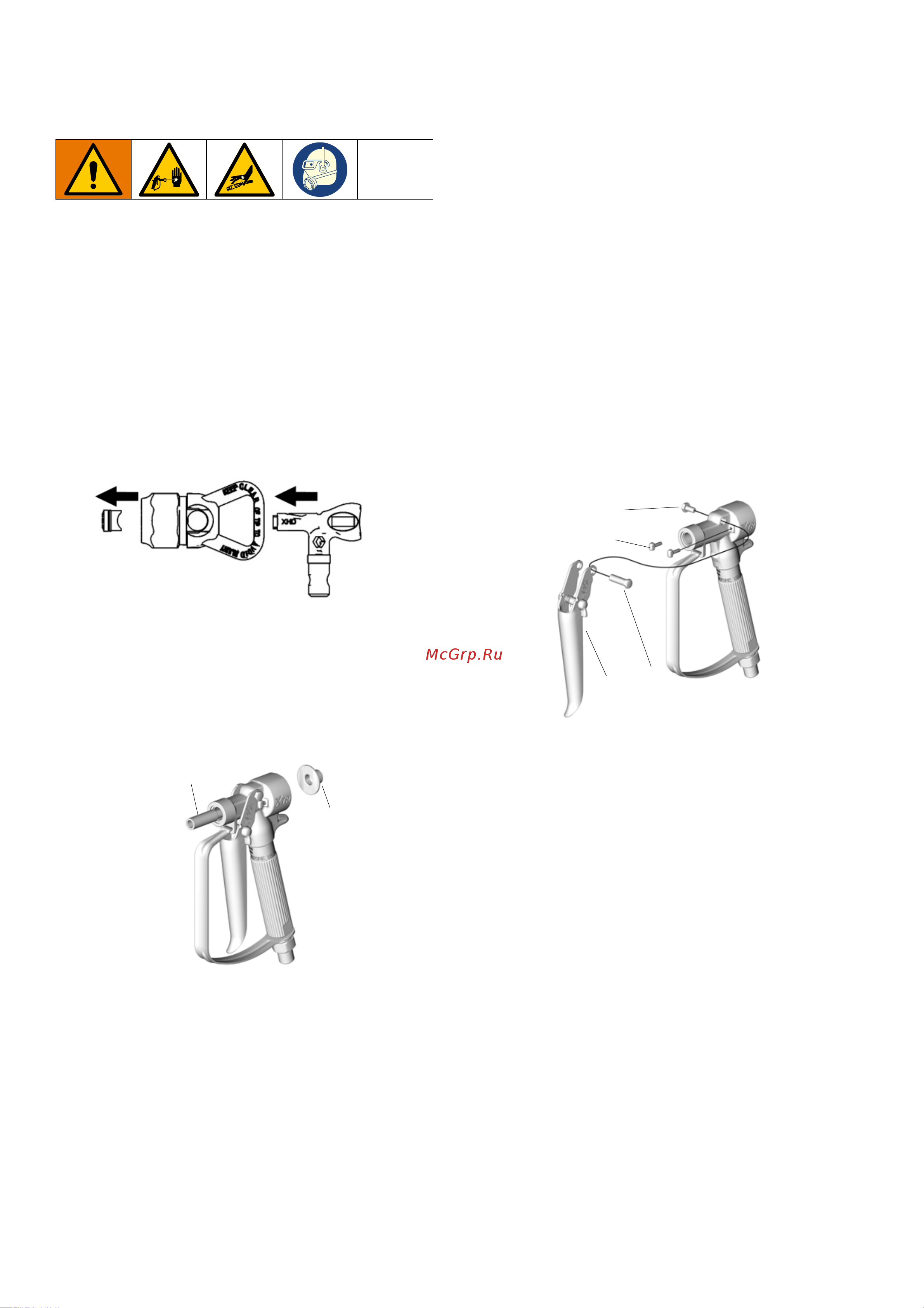

312137K 11
Ремонт
Разборка
1. Выполните Процедура сброса давления, стр. 6.
Включите предохранитель курка.
2. Отсоедините шланг подачи жидкости. Снимите
защитную насадку наконечника RAC и сам
наконечник (19 и 20а–20с) или защитную насадку
плоского наконечника и сам наконечник (30, 31 и 32).
3. Только для наконечников RAC: используя инструмент,
вытолкните прокладку и уплотнение из задней части
корпуса.
4. Гаечным ключом отверните колпачок (4) с пружиной
(5) (при этом пружина перестает давить на иголку).
5. Снимите седло клапана (10) и прокладку (9).
6. Удерживая иголку (36), снимите держатель иголки (6)
с помощью инструмента.
7. Извлеките иголку (8).
8. Используя торцовый гаечный ключ, извлеките
держатель уплотнения (2) из задней части пистолета.
Используя остроконечный инструмент, выньте
прокладку (3).
9. Очистите и, если потребуется, замените детали.
Снятие курка
ПРИМЕЧАНИЕ: Во избежание потери деталей следует
учесть, что при снятии курка (16) из корпуса пистолета
выпадут два стопорных штифта (7).
Пистолеты XTR 7
1. Используя гаечный ключ, выверните винт (16b) из
шарнирного пальца (16а).
2. Выньте шарнирный палец (16а) из корпуса пистолета
и снимите курок (16).
3. Перед установкой курка смажьте стопорные штифты
(7) и шарнирный палец (16а).
Пистолеты XTR 5
1. Используя торцовый гаечный ключ, выверните винты
(16c) с каждой стороны корпуса пистолета и снимите
курок.
2. Перед установкой курка на место смажьте стопорные
штифты (7).
ti10637b
ti5187a
36
6
16b
16a
16
ti5190a
7
