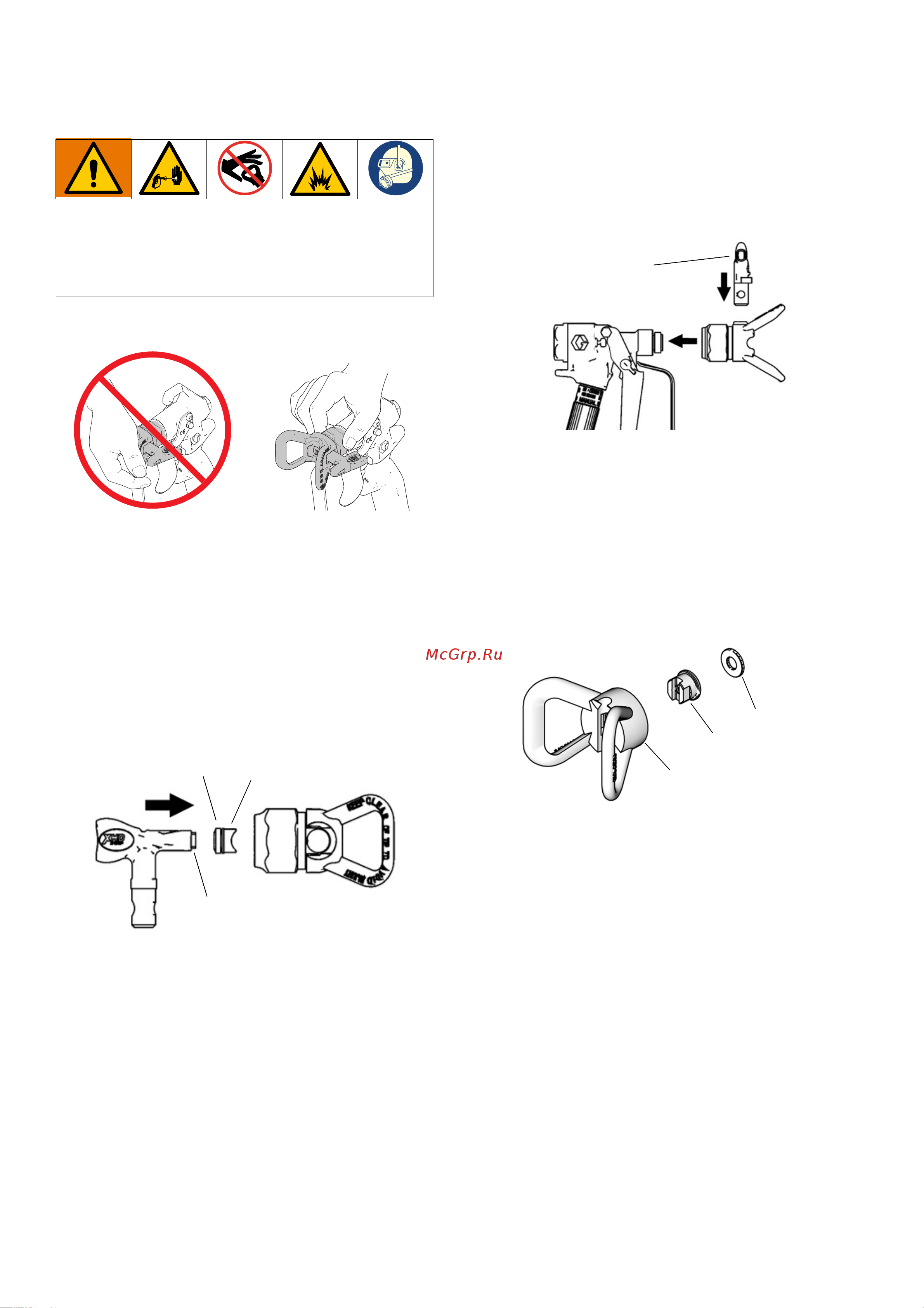

Установка распылительного наконечника
8 312137K
Установка распылительного наконечника
Наконечник RAC
1. Выполните Процедура сброса давления, стр. 6.
Включите предохранитель курка.
2. Установите прокладку (20b) на жидкостное
уплотнение (20a). Используя инструмент (А),
вставьте прокладку и уплотнение в корпус, при
этом уплотнение вставляется первым. Покачайте
инструмент из стороны в сторону, чтобы извлечь его
после установки уплотнения.
3. Установите цилиндр наконечника (20с) так, как
показано на рисунке. Поверните его на 90° против
часовой стрелки в положение распыления, чтобы
стрелка указывала вперед. Установите собранный
наконечник RAC на пистолет-распылитель.
Плоский наконечник
1. Выполните Процедура сброса давления, стр. 6.
Включите предохранитель курка.
2. Вставьте наконечник (32) и прокладку (30)
в заднюю часть защитной насадки (31).
3. Установите защитную насадку на концевую часть
пистолета.
Во избежание серьезных травм, вызываемых
поражением кожных покровов, ваша рука не должна
находиться перед распылительным наконечником
при установке или снятии самого наконечника и его
защитной насадки.
ДА
НЕТ
ti10635c
20b
20a
A
ti10636b
20c
31
32
30
ti10051a
