1. Описание и работа

1.1 Назначение изделия

Скобы такелажные омегообразные и с прямым профилем типа G209 G210 G2130 G2150 имеют

отверстия для установки в них грузового штифта и непосредственно штифт в виде болта с гайкой либо

вкручивающийся в тело скобы. В основании болта имеется отверстие для установки в него шплинта,

препятствующего самопроизвольному отвинчиванию и сбросу гайки (G2130, G2150).

Такелажные скобы применяются в качестве соединителей канатных и цепных ветвей, а также в качестве

соединительных элементов между точками крепления на грузе и грузозахватными приспособлениями

грузоподъемного механизма. Возможность быстрого монтажа и демонтажа такелажных скоб сделало их

достаточно популярными приспособлениями, применяемыми при производстве грузоподъемных и такелажных

работ.

Такелажные скобы изготавливаются из легированной стали с закалкой и имеют коэффициент запаса

прочности 4:1. Поверхность скоб оцинкованная.

1.2 Основные характеристики

Скоба омегообразная с гайкой и шплинтом G2130

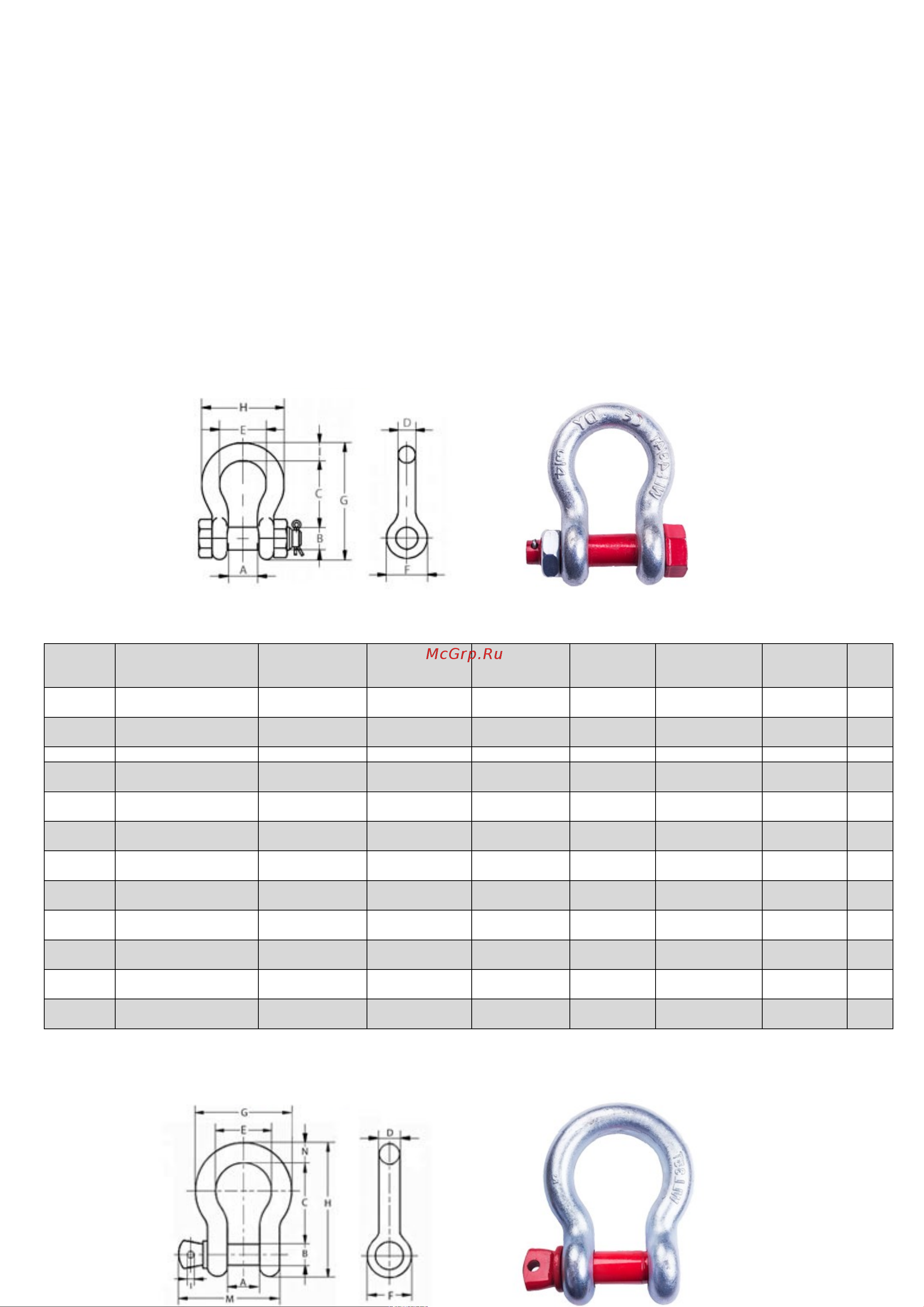

Рисунок 1. Схема скобы такелажной G2130.

Основные технические характеристики скобы G2130 приведены ниже в таблице:

Артику

Грузоподъемнос

ть, т

Внутренний

размер (А),

мм

Внутренняя

дуга (E), мм

Типоразме

р (D)

Диаметр

болта

(B), мм

Внутренняя

длина (C),

мм

Ушко

снаружи

(F), мм

Вес

, кг

123020

2 21 33 1/2" 16 48 30 0,4

123032

3,25 27 43 5/8" 19 60 40 0,7

123046 4,75 32 51 3/4" 22 71 48 1,3

123650

6,5 36 58 7/8" 25 84 54 1,8

123850

8,5 43 68 1" 29 95 60 2,5

123950

9,5 46 74 1,1/8" 32 108 67 3,5

123120

12 52 82 1,1/4" 35 119 76 5,0

123135

13,5 57 92 1,3/8" 38 133 84 6,8

123170

17 60 98 1,1/2" 41 146 92 8,8

123250

25 73 127 1,3/4" 51 178 110 14,1

123350

35 83 146 2" 57 197 127 20,8

100143

55 105 184 2,1/2" 70 267 152 42,3

Скоба омегообразная G209
