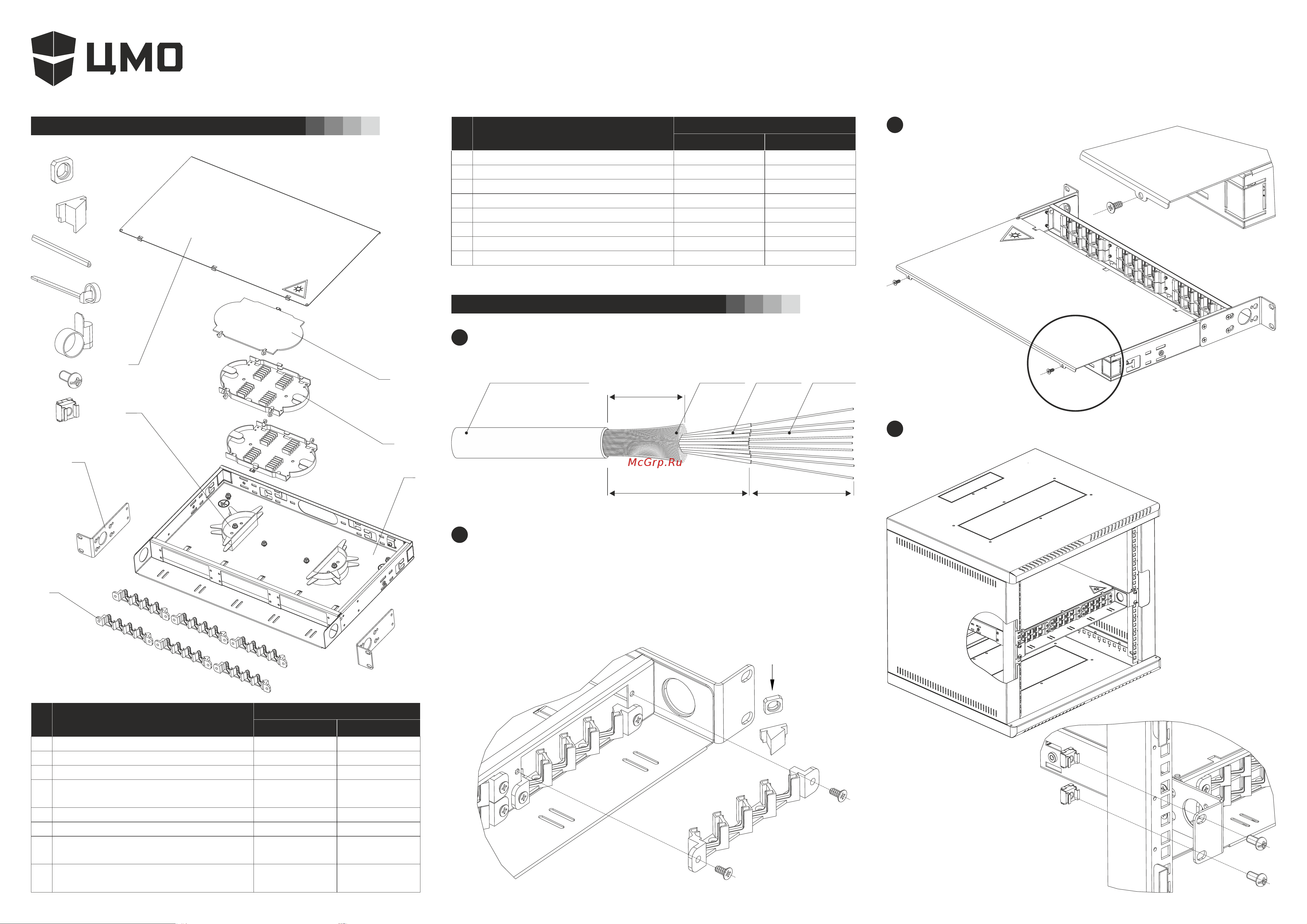

РУКОВОДСТВО ПО СБОРКЕ: БОКС ОПТИЧЕСКИЙ БОН-19

КОМПЛЕКТ ПОСТАВКИ

Подготовьте оптический кабель. Снимите 1000-1500 мм оболочки кабеля. Оставьте

400-500 мм кевларовой обмотки, для фиксации кабеля в боксе.

400-500 мм

500 мм 600-1000 мм

Кевлар

Модули Волокна

Кабель оптический

МОНТАЖ И УСТАНОВКА БОКСА

Установите крышку используя каморезы 4,2х9,5.

Установите бокс в шкаф (стойку) используя винты М6х12 и гайки с фиксатором

М6 из состава поставки.

Проведите кабель внутрь бокса и зафиксируйте его в кабельных зажимах. Отрежьте

излишки кевлара, силовой элемент кабеля зафиксируйте в креплении ЦСЭ.

Демонтируйте патч-панели, удалив саморезы, фиксирующие их. Установите

адаптеры типа FC или LC duplex непосредственно в гнезда патч-панели. Для

установки адаптеров типа FC или ST в гнезда патч-панели установите сменную

вставку. В незадействованные гнезда установите заглушки. Произведите установку

патч-панели. Пронумеруйте питгейлы при помощи маркеров. Проведите работы по

сварке оптического кабеля испоьзуя для защиты мест сварки гильзы КДЗС 6030.

Установите питге й лы в о п т ич еские адаптеры. Ул ож и те зап а с кабеля и

зафиксируйте сплайсы в кассете.

Наменование

Модификация

БОН-19-1-24-П БОН-19-2-48-П

№

Корпус

Крышка

Кронштейн

Патч-панель для установки адаптеров

типа SC/LC duplex, емкостью 4 порта

Откидная защитная крышка

Откидная сплайс-кассета, емкостью 12ОВ

Лоток для укладки запасов оптического

волокна

Сменная вставка для установки

адаптеров типа FC/ST

Заглушка гнезда адаптера

Гильза КДЗС 6030

Стяжка CV100

Хомут фиксации кабеля

Винт М6х12

Гайка с фиксатором М6

Маркер кабеля

Таблица кроссировки волокон

Наменование

Модификация

БОН-19-1-24-П БОН-19-2-48-П

№
