Порядок подключения устройства:

1. Отключите питание оборудования, к которому будет подключен

медиаконвертер.

2. Подключите оптический кабель медиаконвертеров к оптической сети.

Оптические разъемы медиаконвертера должны соответствовать

подключаемым кабелям.

3. Подключите UTP кабель от оконечного оборудования к портам RJ-45

медиаконвертеров.

Подключите питание к медиаконвертерам и оконечное оборудование.

Индикатор FX-Link должен гореть (для медиаконвертеров OMC-100-

11S5a (OMC-100-11S5b) ещё и индикатор TX-Link), если правильно

подключены все кабели.

Примечание:

1. Данное устройство предназначено для эксплуатации в

помещениях.

2. Заглушка должна быть одета на оптический разъём, если он не

используется.

3. Выбирайте сетевое оборудование, соответствующее скорости

передачи данных 10/100 Мбит/c.

4. Потери в линии могут вызвать такие причины, как:

-изгибы кабеля

-большое кол-во узлов сварки.

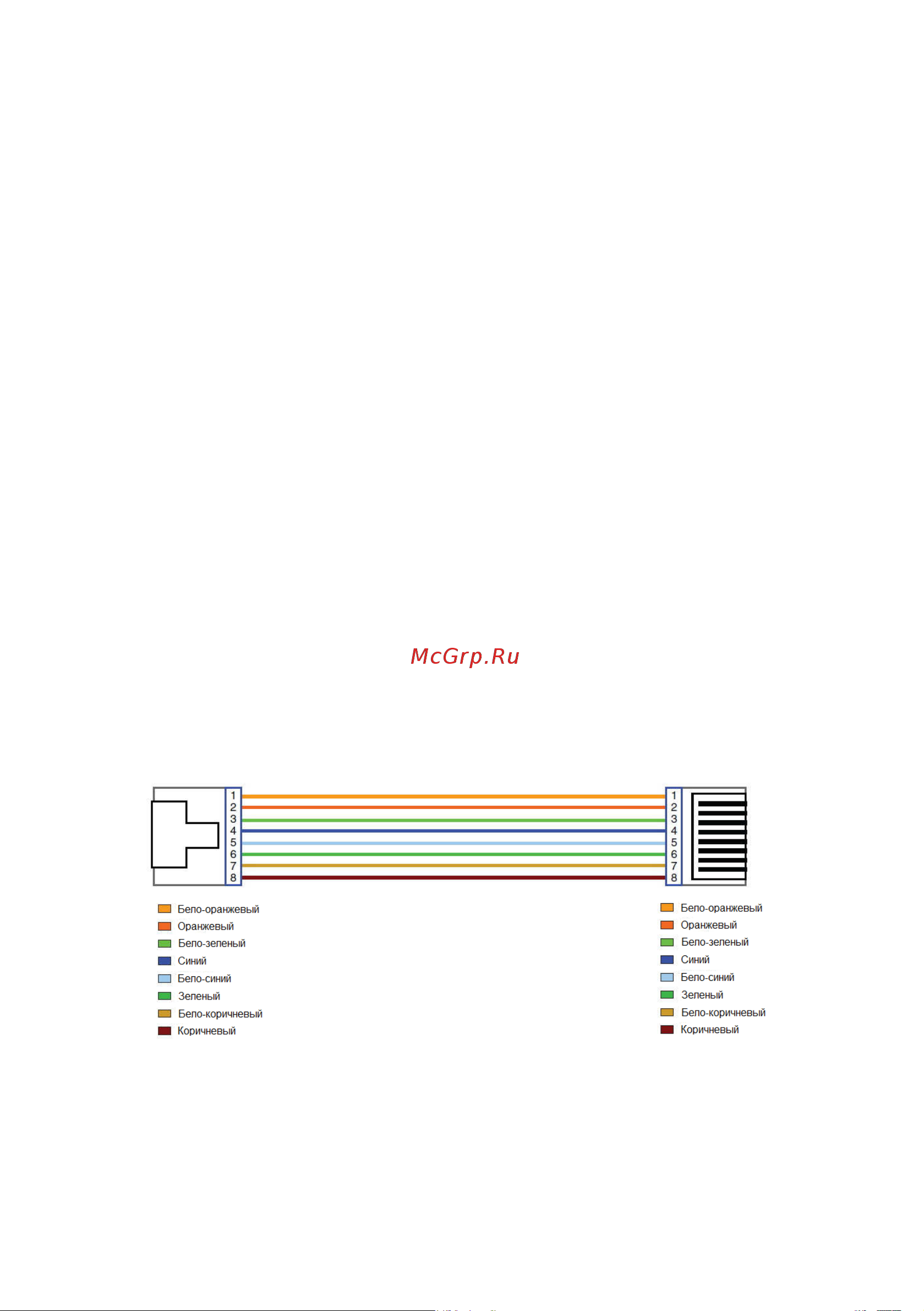

Рис.8 Обжимка кабеля по типу TIA/EIA-568-A.
