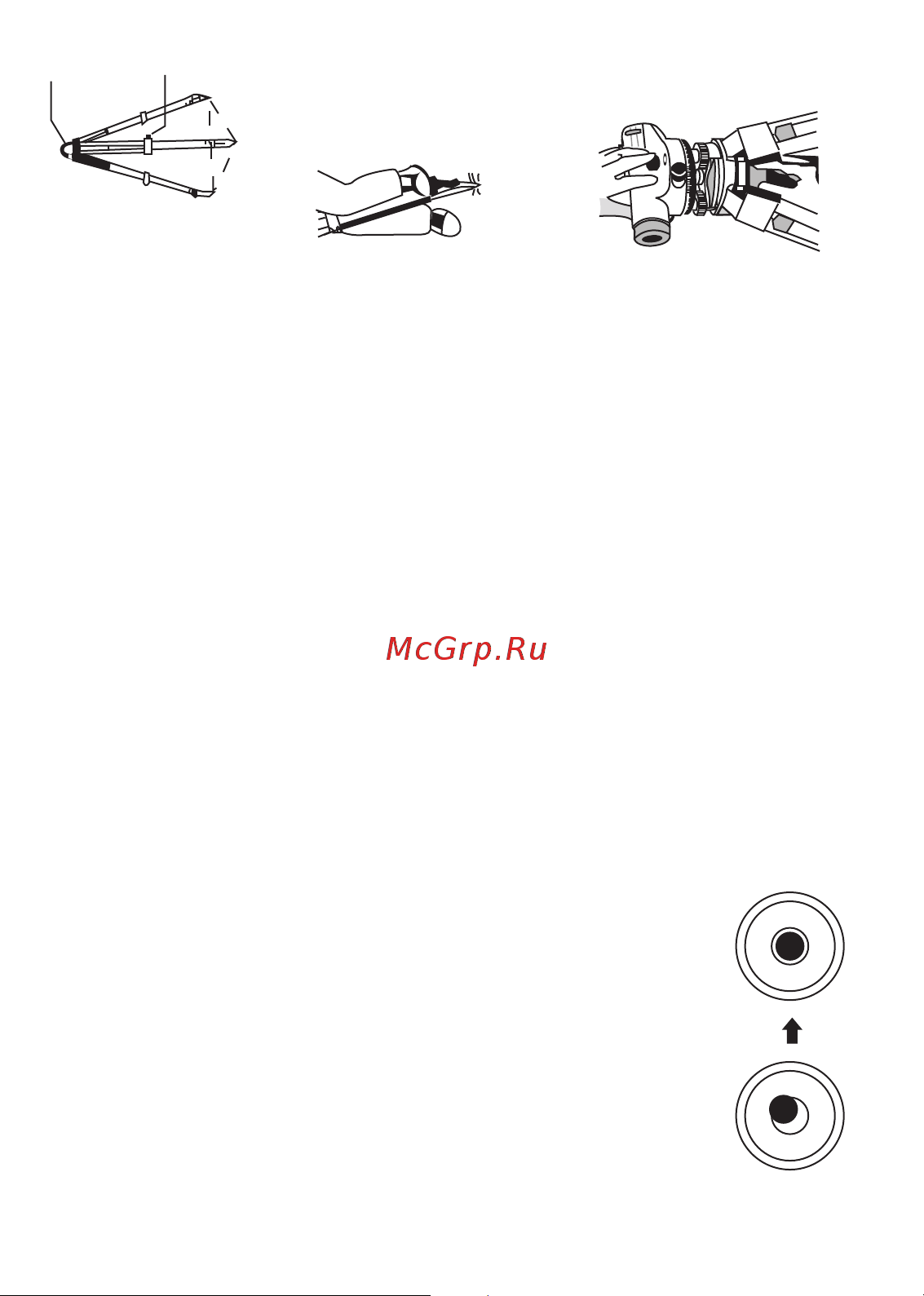

Рис. 4

Рис. 3

Рис. 2. Наконечник

ножки штатива

Рис.1

Ａ

Ｂ

ПОДГОТОВКА К РАБОТЕ

1. Установка инструмента

(1) В

ытяните ножки штатива на необходимую длину, затем закрутите зажимные винты А.

Расстояние между ножками должно быть таким, чтобы они образовывали на земле

прямоугольный треугольник. (ри

с. 1).

(2) У

бедитесь, что головка штатива расположена приблизительно горизонтально.

Зафиксируйте наконечники ножек штатива,

утопив их в грунт (рис. 2).

(3) У

становите инструмент на головке штатива В и закрутите становой винт (рис. 3).

(4) П

ри помощи подъемных винтов добейтесь точного расположения пузырька в центре

круглого уровня (ри

с.4).

2. Наведение на цель и фокусирование

(

1) С помощью визира наведитесь на нивелирную рейку.

(2) В

ращая винт фокусировки сетки нитей (5), добейтесь четкости изображения сетки

нитей.

(3) Вращая винт фокусирововки изображения (7), добейтесь четкости изображения

нивелирной рейки.

(4) В

ращая винт точного наведения (8), поместите рейку в центр поля зрения.

– 4 –
