Таб.1 SFP модули SFP-M2LC15-G-850-850, SFP-M2LC15-G-850-850-I,

назначение разъемов.

№

п/п

Назначение

LC оптические разъемы

Предназначены для подключения модуля к оптоволоконному кабелю

SFP разъем

Предназначен подключения модуля в SFP слот сетевого устройства

на скорости 1,25 Гбит/с**

** Модуль не совместим с устройствами с 155 Мбит/с SFP слотами.

4.3 Распиновка SFP разъема

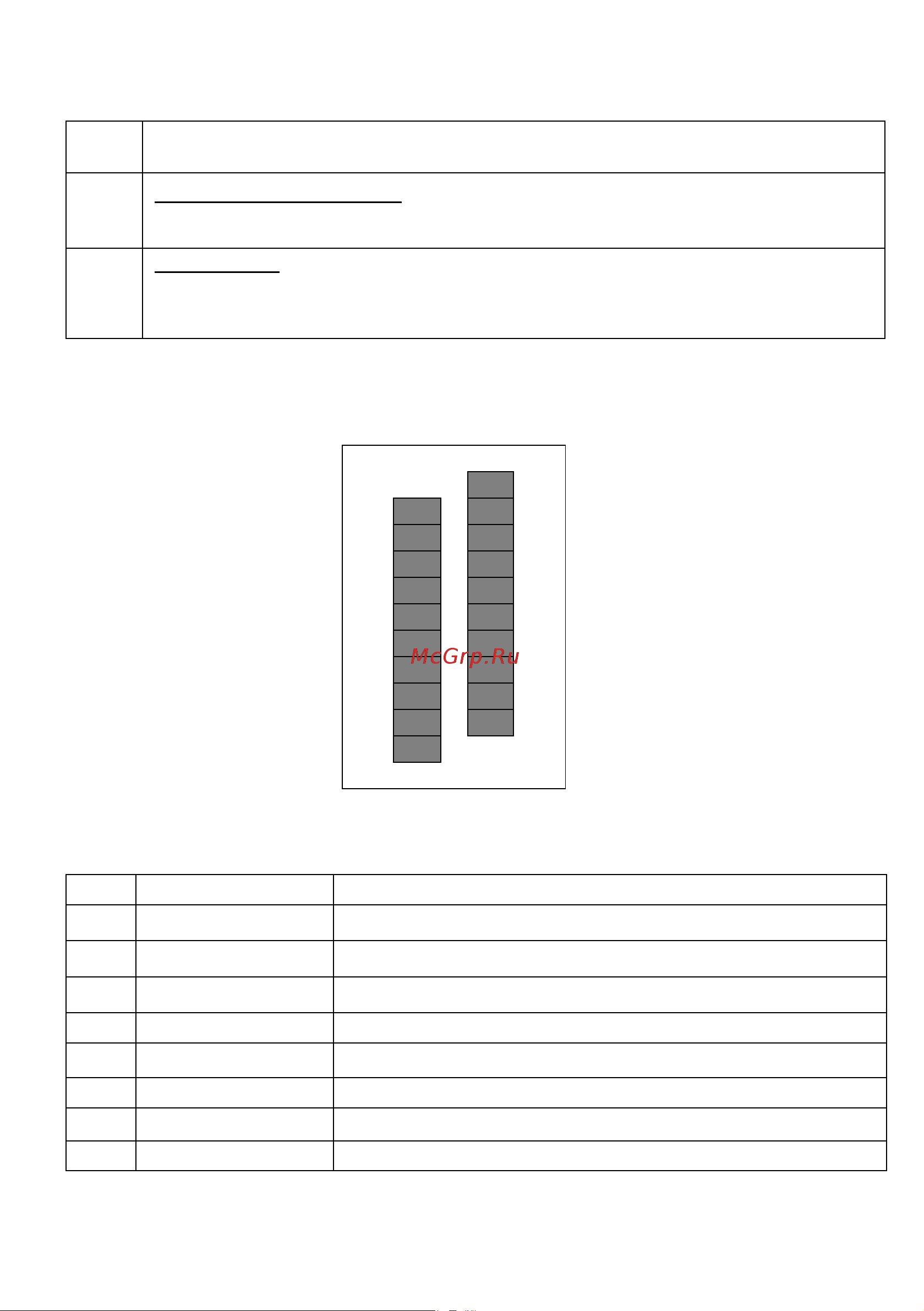

Рис.3 Распиновка SFP разъема

Таб.2 Назначение контактов SFP слота устройств.

Наименование

Назначение

VeeT

Земля передатчика (общая с землей приемника)

TX Fault

Индикация неисправности передатчика

TX Disable

Отключение передатчика

MOD-DEF2

SDA последовательный сигнал передачи данных

MOD-DEF1

SCL последовательный синхронный сигнал

MOD-DEF0

Индикация наличия трансивера

Rate Select

Не используется

LOS

Потеря сигнала
