8

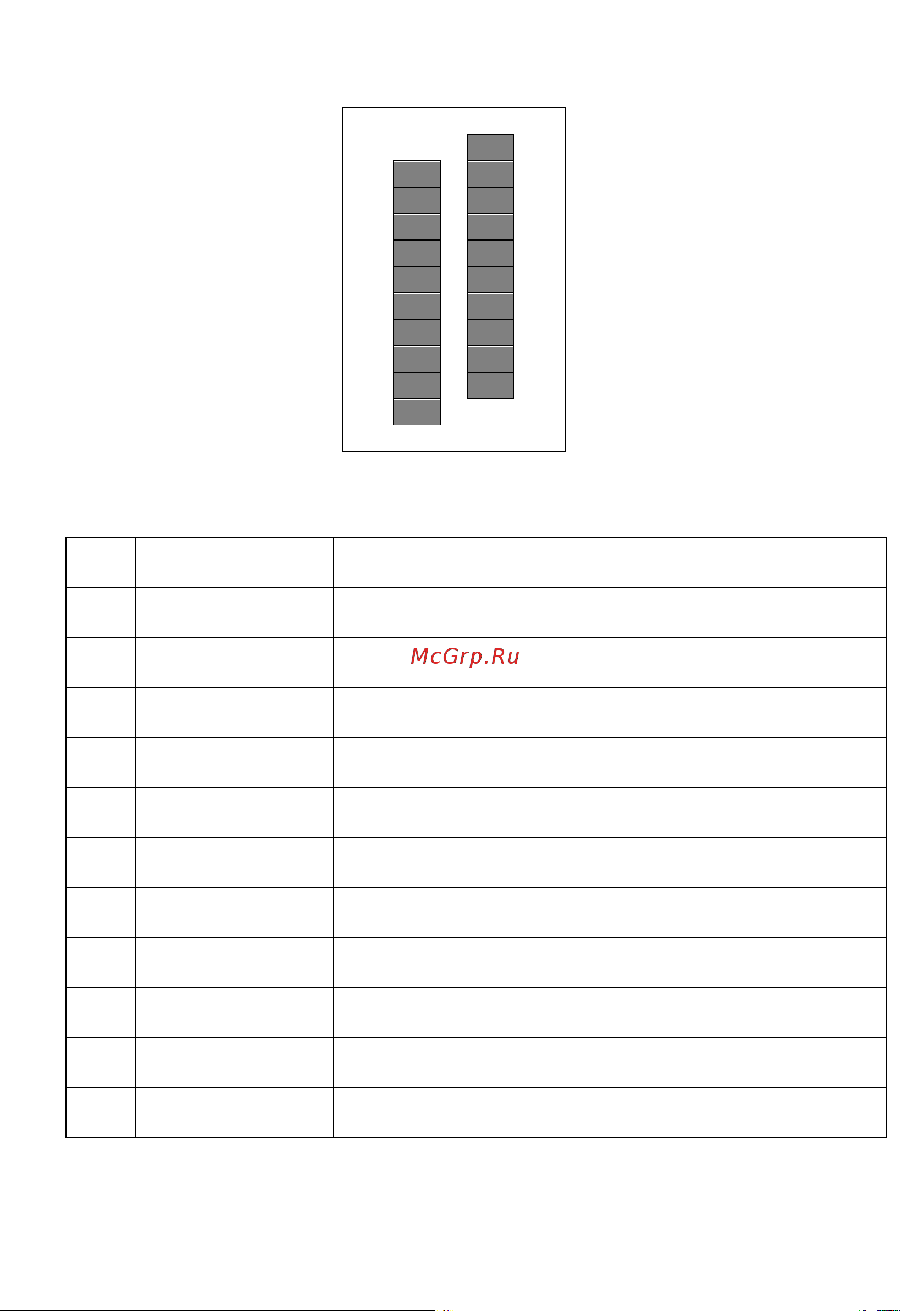

4.3 Распиновка SFP разъема
20
1
19
2
18
3
17
4
16
5
15
6
14
7
13
8
12
9
11
10
Рис. 5 Распиновка SFP разъема
Таб. 2 Назначение контактов SFP слота устройств
PIN
Наименование
Назначение
1
VeeT
Земля передатчика (общая с землей приемника)
2
TX Fault
Индикация неисправности передатчика
3
TX Disable
Отключение передатчика
4
MOD-DEF2
SDA последовательный сигнал передачи данных
5
MOD-DEF1
SCL последовательный синхронный сигнал
6
MOD-DEF0
Индикация наличия трансивера
7
Rate Select
Не используется
8
LOS
Потеря сигнала
9
VeeR
Земля приемника (общая с землей передатчика)
10
VeeR
Земля приемника (общая с землей передатчика)
11
VeeR
Земля приемника (общая с землей передатчика)
