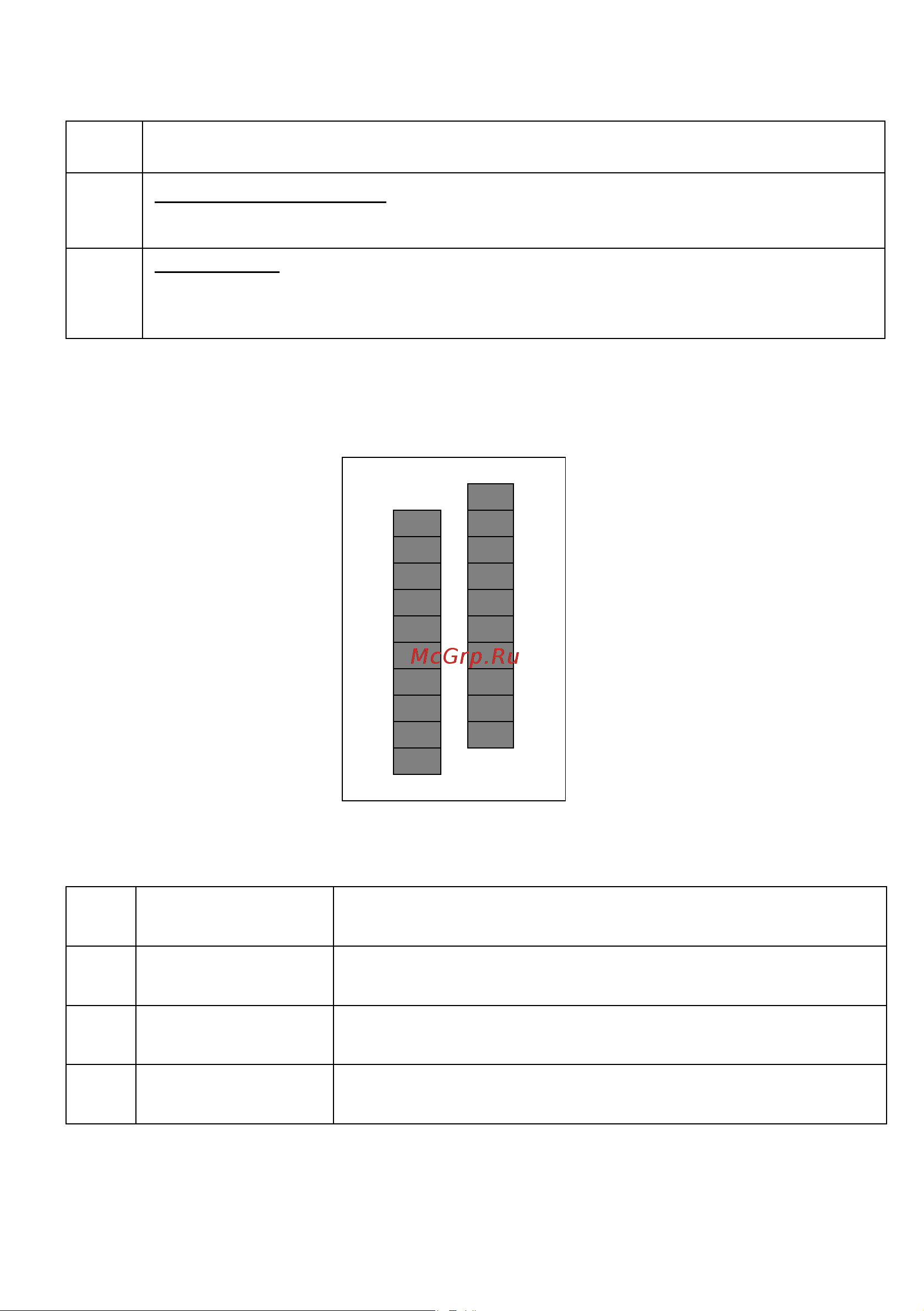

Таб. 1 SFP модули, назначение разъемов (модули с промышленным
исполнением выглядят аналогично)
№
п/п
Назначение
1
LC оптический разъем
Предназначены для подключения модуля к оптоволоконному кабелю
2
SFP разъем
Предназначен подключения модуля в SFP слот сетевого устройства
на скорости 1,25 Гбит/с**
** Модули не совместимы с устройствами с 155 Мбит/с SFP слотами
4.3 Распиновка SFP разъема
20
1
19
2
18
3
17
4
16
5
15
6
14
7
13
8
12
9
11
10
Рис. 5 Распиновка SFP разъема
Таб. 2 Назначение контактов SFP слота устройств
PIN
Наименование
Назначение
1
VeeT
Земля передатчика (общая с землей приемника)
2
TX Fault
Индикация неисправности передатчика
3
TX Disable
Отключение передатчика
