RU
18
AURA / PARUS / SILENT / SLIM / RIO
STANDARD
F*
E
C
Ød
X
A
Y
B
Модель d A B X Y E F* С
AURA 4
100 155 155 135 135 70 7 24
AURA 5
125 175 175 155 155 78 8,5 24
PARUS 4
98 175 220 135 135 74 6 44
PARUS 5
123 190 237 160 160 79 6 52
RIO 4
98 170 170 135 135 74 6 38
RIO 5
123 200 200 160 160 79 6 38
SILENT 4
100 155 155 135 135 70 7 31
SILENT 5
125 175 175 155 155 78 8,5 32
SLIM 4
100 160 160 140 140 76 7 9
SLIM 5
125 180 180 160 160 82 8,5 9
SLIM 6
150 205 205 187 187 86 10 9
STANDARD 4
100 180 250 160 230 58,5 7 24
STANDARD 5
125 180 250 160 230 58,5 8,5 24
*-Данный размер присутствует только у вентиляторов с
опцией обратный клапан
Установка и подготовка к работе
Вентиляторы DiCiTi монтируются как с вентиляционными воздуховодами, так и самостоятельно. Вентиляторы DiCiTi
предназначены для настенно-потолочного монтажа. Модели вентиляторов DiCiTi с опцией 02 предназначены для
настенного монтажа.
Монтаж вентиляторов DiCiTi осуществляется как c вентиляционными воздуховодами, так и самостоятельно на ровную
вертикальную или горизонтальную поверхность, для моделей с опцией 02 на ровную вертикальную поверхность,
достаточной жесткости для установки изделия при помощи шурупов. Допустимое отклонение монтажной поверхности
по вертикали и горизонтали ±0,5 мм.
S3
Обозначение автомата
защиты S1 на схеме
Автомат защиты S1
Внешний выключатель S2
Выключатель
встроенный S3
(тяговый выключатель)
Обозначение внешнего
выключателя S2 на схеме
Обозначение встроенного
выключателя S3 на схеме
PRO
B
A
F
D
C
Модель A B C D E F
PRO 4 122 138 119 103,6 94 139
PRO 5 147 163 144 128,6 101 146
PRO 6 182 198 179 163,6 104 154

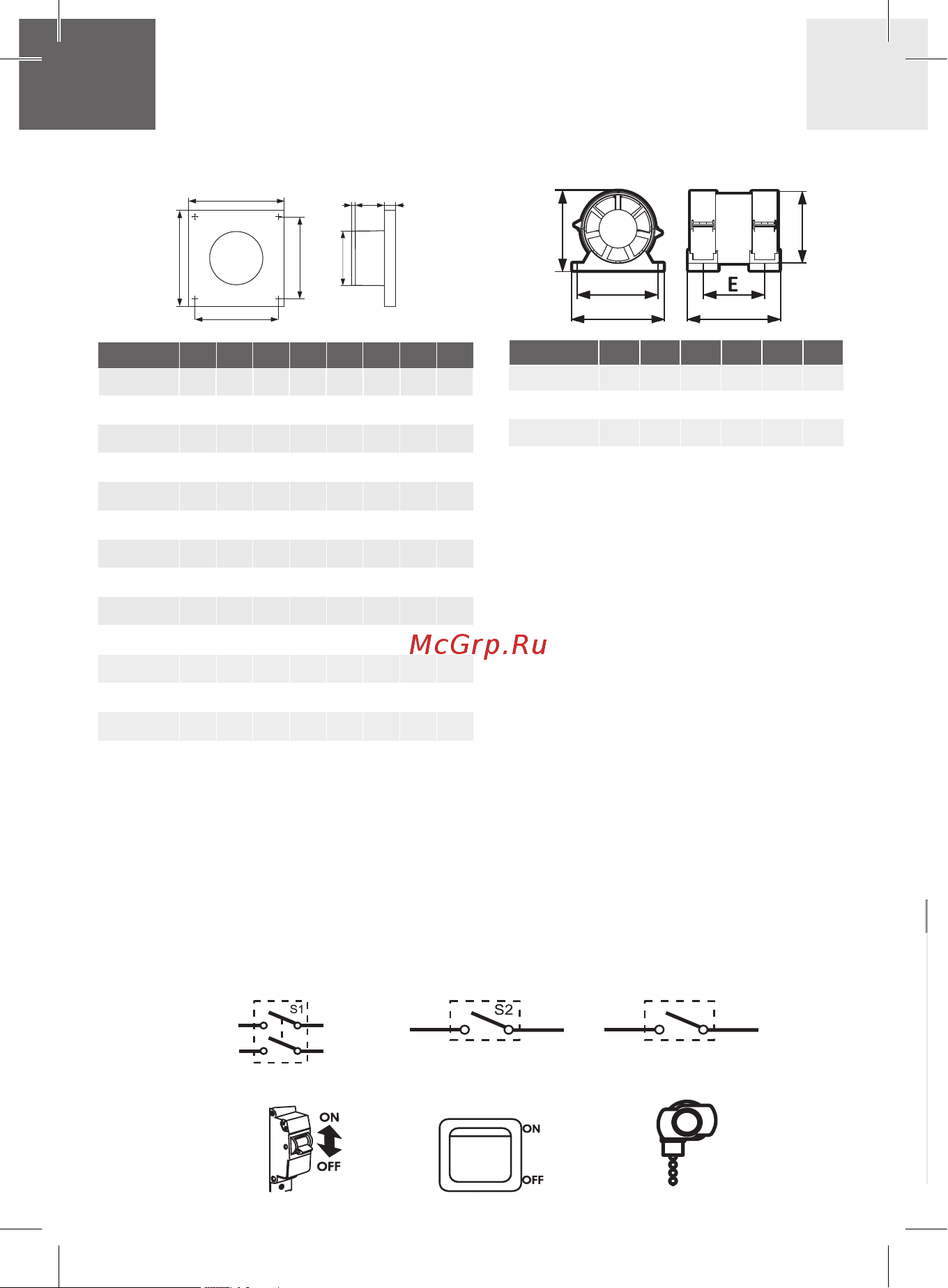

Рис. 1 AURA
/SILENT
Рис. 2 SLIM Рис. 3 SLIM -02
