ВОЛЬТ/ДЕЛ – 2 V

Размах – 4,6 Дел

V= 4,6·2=9,2 В

Действующее значение измеренного напряжения В=V/2·√2

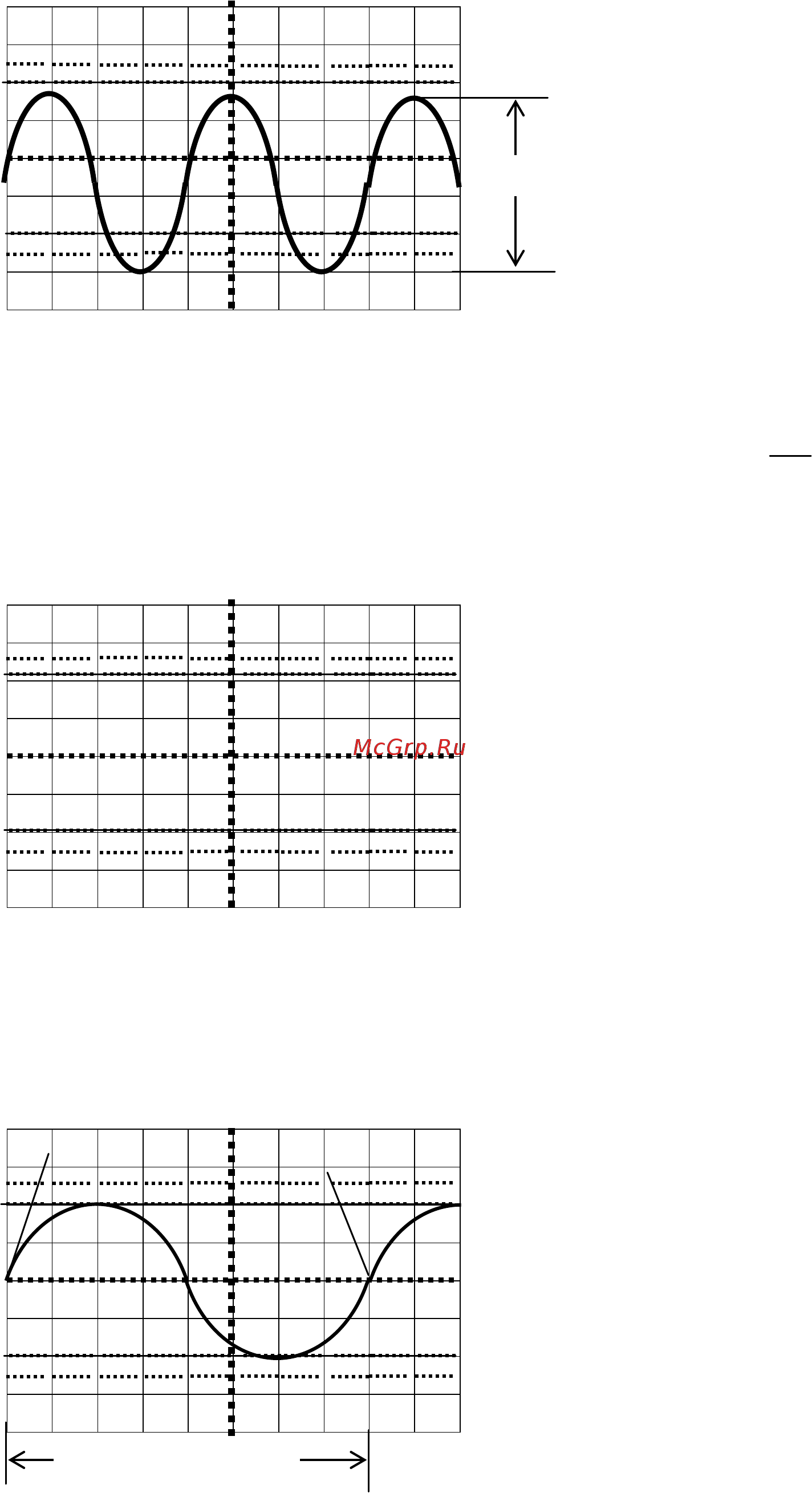

Рисунок 6 – Измерение размах сигнала

ВОЛЬТ/ДЕЛ – 0,5 V

V= 3,8·0,5=1,9 В

Рисунок 7 – Измерение напряжения постоянного тока

Временной интервал=8ДЕЛх2 ms/дел=16 ms

Рисунок 8 – Измерение временных интервалов

100

Положение луча после подачи постоян-

ного положительного напряжения

Линия положения луча в отсутствие

сигнала

100

Временной интервал
