помощью накидной гайки 23. Для удержания пики от выпадения из ствола молотка

навинчивается концевая пружина 14, при этом между стволом и концевой пружиной на

инструмент устанавливается резиновая втулка 15. В зависимости от условий работы в молотках

могут применяться пика, пика-лопатка или другой инструмент с требуемым оформлением

хвостовика 16.

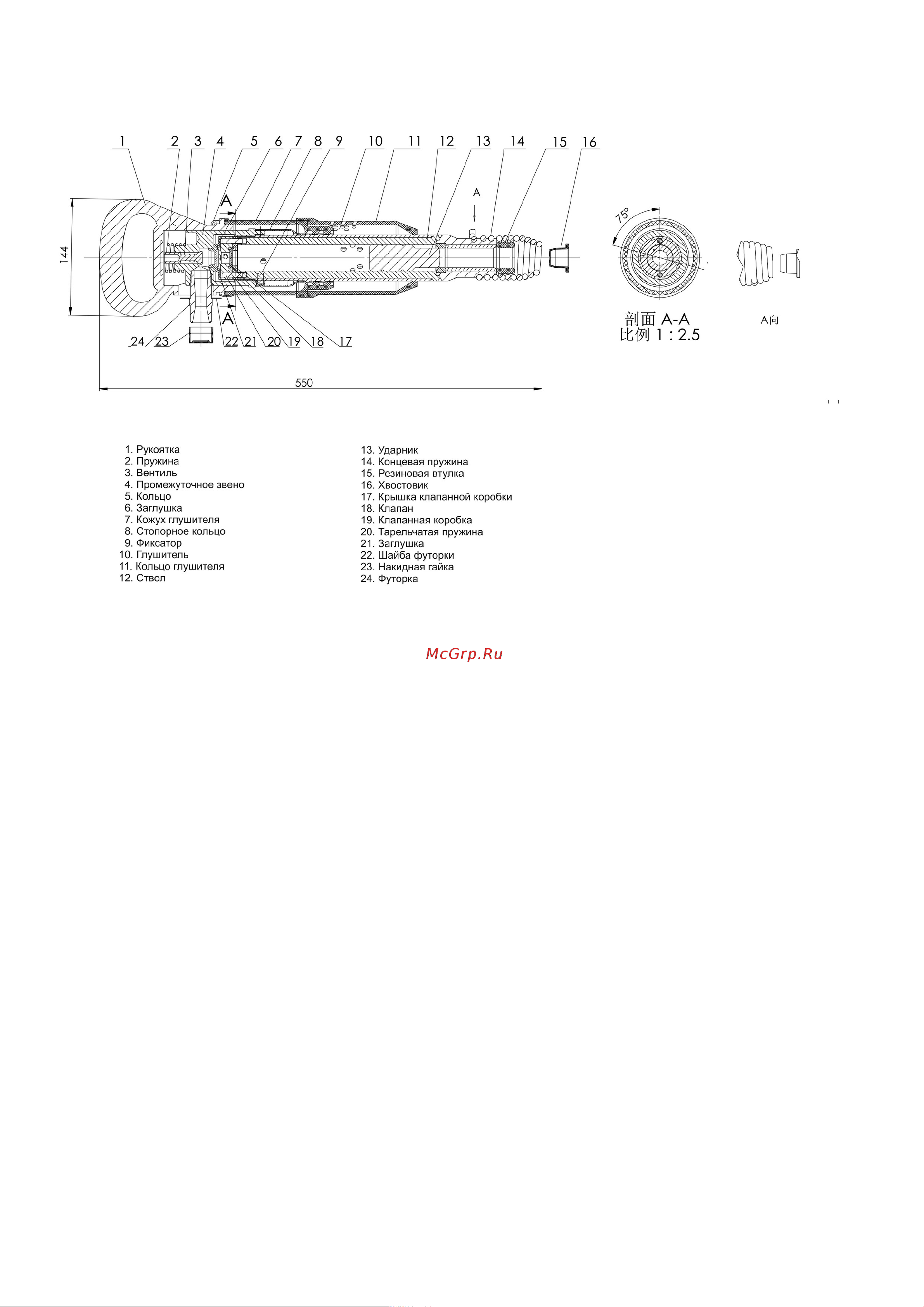

Рис. 1

 Помните, что применение инструмента с другими размерами хвостовика приведет к

резкому ухудшению параметров молотка и может привести к поломке ствола, звена

промежуточного и деталей воздухораспределительного устройства.

Пуск молотка осуществляется нажатием рукоятки 1. Сила нажатия при включении, должна

преодолеть сопротивление пружины вентиля, подпираемого сжатым воздухом. Для пуска

молотка необходимо усилие 68,6 - 117,6 Н в зависимости от давления воздуха. Молоток

выключается автоматически при снятии усилия с рукоятки. При нажатии на рукоятку вентиль

перемещается вправо и открывает отверстие, сообщающееся с камерой клапанного

распределения. С помощью клапанного распределения, ударника и ствола сжатый воздух

попадается поочерёдно в камеры прямого и обратного хода ударника, заставляя тем самым его

совершать возвратно-поступательные движения. Таким образом, рабочий процесс молотка

принципиально не отличается от рабочего процесса любых молотков с клапанным

распределением.

8. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ

 8.1. Молотки, поступившие с завода или со склада, после длительного хранения должны

быть разобраны, детали очищены от смазки и тщательно промыты в керосине и вновь собраны.

 ВНИМАНИЕ: транспортные пробки из буксы поз.19 и футорки поз.24 должны быть удалены.

 8.2. Проверьте свободу перемещения ударника в стволе путем переворачивания молотка в

вертикальной плоскости.

 8.3 Убедитесь, что промежуточное звено завинчено туго и закреплено стопором.

 ПОМНИТЕ, что при ослаблении этого соединения и появления зазоров в

воздухораспределительном устройстве резко ухудшаются параметры и снижается срок службы

молотка.

 8.4. Убедитесь в свободном перемещении рукоятки.

 8.5. Залейте 30 - 40 г масла индустриального И-12А ГОСТ 20799-80 в молоток через футорку

перед началом работы.

 8.6. Очистите хвостовик пики от грязи, наденьте на пику резиновую втулку, вставьте пику в
