6. Тара, консервация и упаковка

Молотки упаковываются в гофроящик. При этом запасные части и руководство по

эксплуатации - вместе с молотками.

Перед упаковкой наружная поверхность молотков и запасные части, не имеющие

постоянного защитного покрытия, подвергаются консервации смазкой пушечной ГОСТ

19537-83.

Срок защиты до переконсервации — 1 год.

Консервация внутренних поверхностей молотков производится путем заливки 20—25

г масла индустриального И-З0А ГОСТ 20799-75 с присадкой КП ГОСТ 23639-79 в молоток

через футорку и включением молотка в работу 5-10 с.

7. Устройство и работа молотка

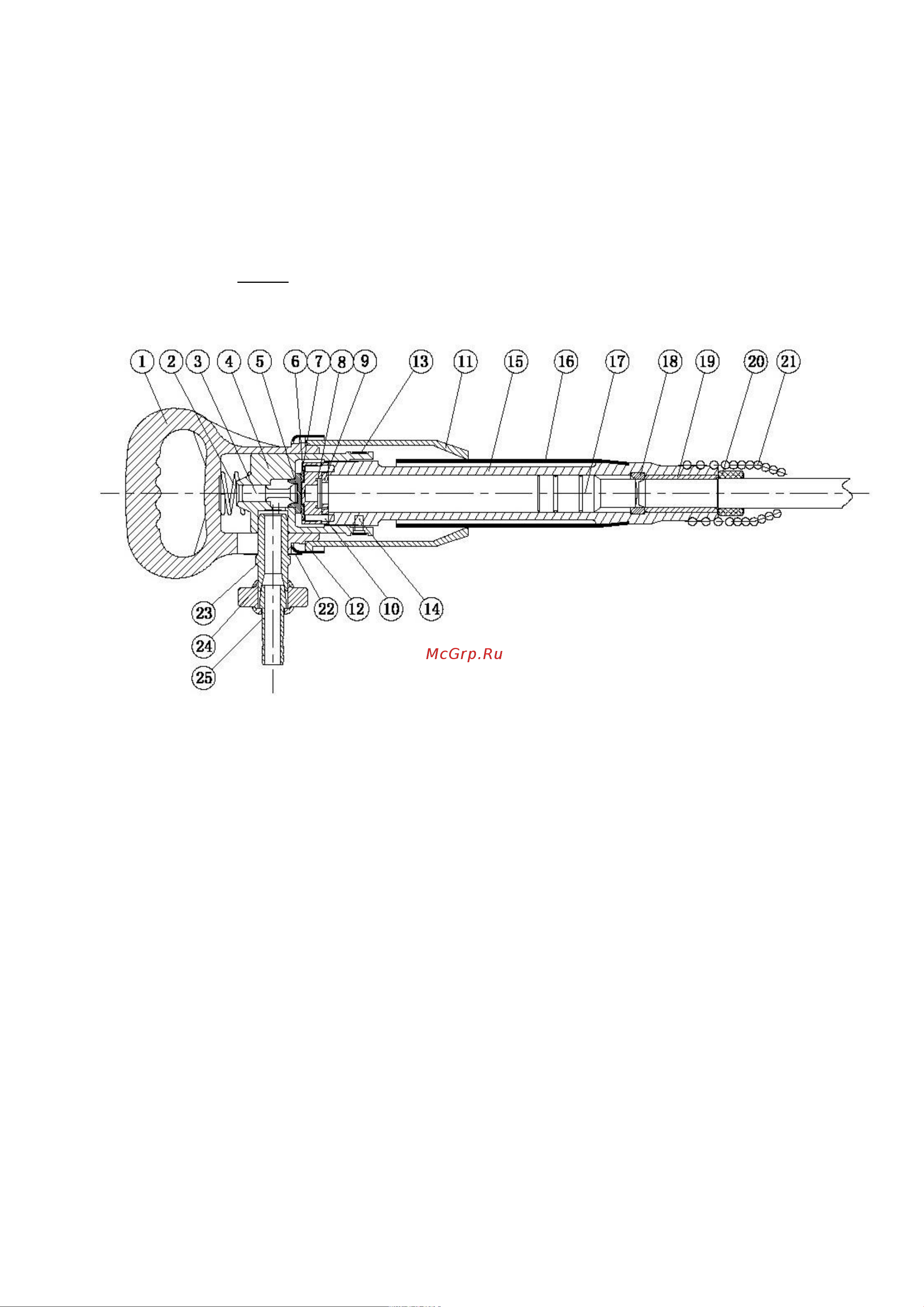

Молоток (рис. 1) представляет собой поршневую пневматическую машину ударного

действия с клапанным воздухораспределением, работающую под действием сжатого

воздуха. Молоток состоит из воздухораспределительно-ударного механизма, рукоятки с

собранным в ней пусковым устройством и кожуха-глушителя

DDDDDD 7.2. Воздухораспределительно-ударный механизм состоит из ствола 2 с

запрессованными в ствол буксой, перемычкой, ударника 13, коробки клапанной 5, клапана

10, штифта 8, седла 6 и крышки 7.

DDDDDD Воздухораспределительно-ударный механизм осуществляет:

DDDDDD а) впуск сжатого воздуха в цилиндр ствола поочередно в камеры прямого и обратного

хода ударника и выпуск отработанного воздуха в атмосферу;

DDDDDD б) преобразует энергию сжатого воздуха в механическую работу движущегося

ударника.

DDDDDD 7.3. Пусковое устройство состоит из рукоятки 3, промежуточного звена 1, заглушки,

вентиля 4, пружины 11, ниппеля 17, накидной гайки 18.

DDDDDD 7.4. Для предотвращения самоотвертывания резьбового соединения ствола и звена при

совмещении отверстия ствола с прорезями звена промежуточного устанавливается

фиксатор 19.

DDDDDD 7.5. Крышка клапана 7 служит для прижатия узла воздухораспределения к торцу

ствола.

DDDDDD 7.6. Присоединение рукава, подводящего воздух к молотку, осуществляется с помощью

ниппеля 17 и накидной гайки 18.

DDDDDD 7.7. Для удержания пики от выпадения на ствол молотка навинчивается концевая

пружина 16, при этом между стволом и концевой пружиной на инструмент устанавливается

резиновая втулка 20.

DDDDDD В зависимости от условий работы в молотке могут применяться пика, лопатка, топорик

или другой инструмент с требуемым оформлением рабочего конца.

DDDDDD 7.8. Пуск молотка осуществляется нажатием рукоятки. Сила нажатия при включении

должна преодолеть сопротивление пружины и вентиля, подпираемого сжатым воздухом.

Для пуска молотка необходимо приложить усилие 68,6—97,6Н в зависимости от давления

воздуха. Молоток выключается автоматически при снятии усилия с рукоятки.

DDDDDD Рукоятка молотка изготовлена из алюминиевого литья, коэффициент теплопроводности

которого 0,4 Вт/(м•К) и имеет шероховатость поверхности 0,8 мм.

DDDDDD 7.9. Молоток работает следующим образом:

DDDDDD при нажатии на рукоятку вентиль перемещается вниз и открывает отверстие,
