SCANDINAVIAN PURE

2. Отключить подачу воды.

3. Демонтировать декоративное кольцо вращая его по направлению против часовой

стрелки.

4. Приложить к стене кронштейн крепления на расстоянии от раковины 250 мм и отметить

карандашом положение для отверстий.

5. Просверлить отверстия в стене и установить дюбели.

6. Установить в трубу через верхнее отверстие шланг подачи воды и кабели подачи сигна-

ла.

7. Закрепить излив при помощи 3-х саморезов на стене.

8. Установить декоративную крышку на излив и закрепить на кронштейне, вращая по

часовой стрелке.

9. Закрепить под раковиной на стене блок управления.

10. Подключить к выходу «Water In» на блоке управления смеситель.

11. Подключить к смесителю гибкие шланги подачи горячей и холодной воды в соответ-

ствие с цветом на выходах смесителя: горячая вода — к красному, холодная вода — к

синему. Между гайкой гибкой подводки и выходом смесителя установить фильтр грубой

очистки.

12. Подключить разъёмы кабеля подачи сигнала в соответствие с цветом провода – крас-

ный к красному, черный к черному.

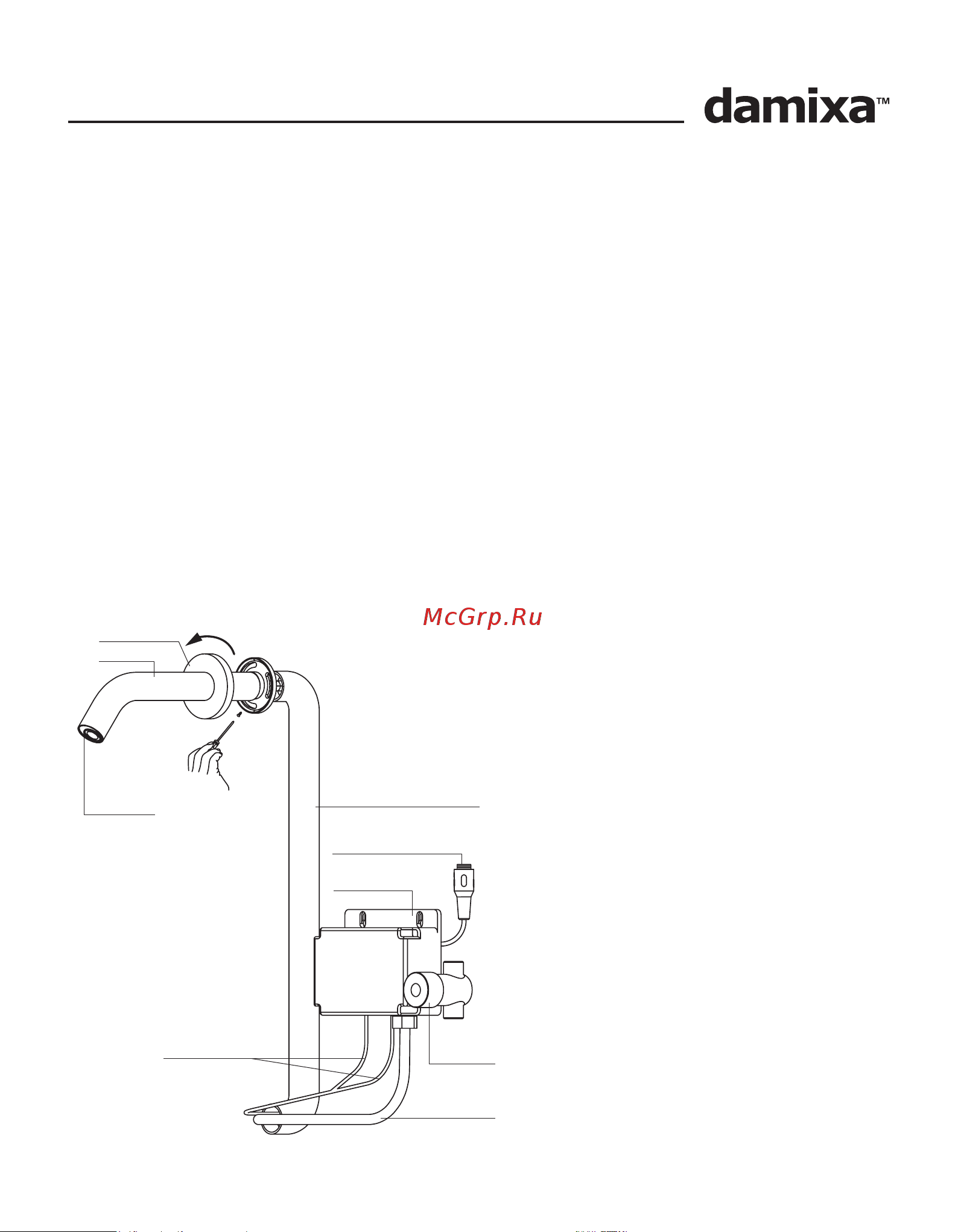

Излив

Кабели подачи

питания

Шланг подачи

воды

Смеситель

Блок питания

Вилка подачи сигнала

Tруба ПВХ ø min 25-32 мм

Декоративное

кольцо

Сенсорный

датчик
