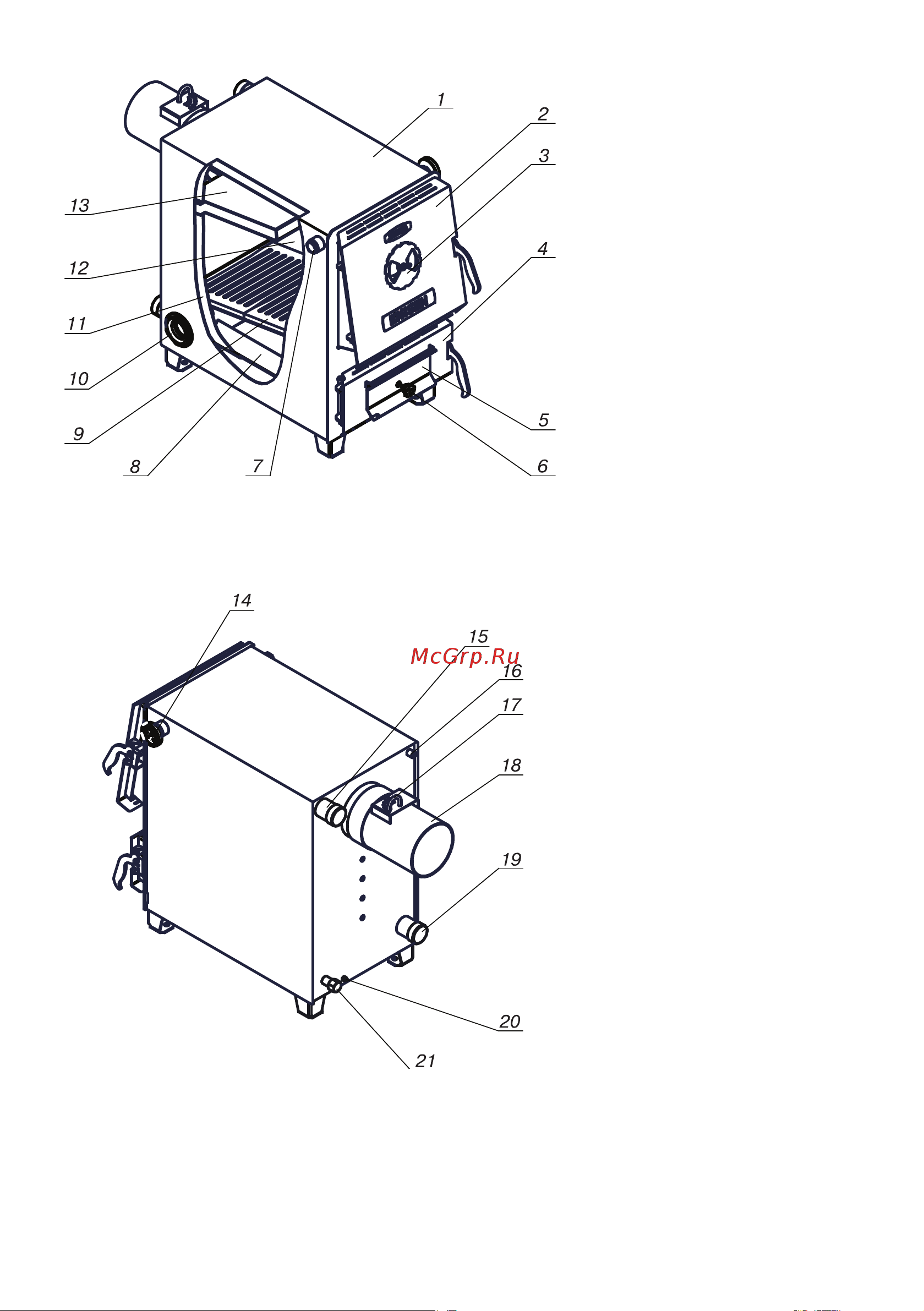

Рис.1 Конструкция отопительного котла

1 - Корпус котла

2 - Дверца загрузочная

3 - Заслонка подачи

вторичного воздуха

4 - Дверца поддувальная

5 - Заслонка подачи

первичного воздуха

6 - Ручка для регулировки

поднятия заслонки

7 - Заглушка отверстия

тягорегулятора

8 - Зольный ящик

9 - Решетка колосниковая

10 - Заглушка отверстия

под блок-ТЭН

11 - Водяная камера

12 - Топка

13 - Газоход

14 - Термометр

15 - Патрубок подачи

16 - Отверстие под датчик

температуры

17 - Ручка заслонки

дымохода

18 - Дымоход

19 - Патрубок обратки

20 - Болт заземления

21 - Патрубок сливной
