ВНИМАНИЕ!

СОБЛЮДАЙТЕ ОСТОРОЖНОСТЬ!

При подключении ББ к ИБП возможно искрение в момент контакта

из-за заряда конденсаторов в ИБП.

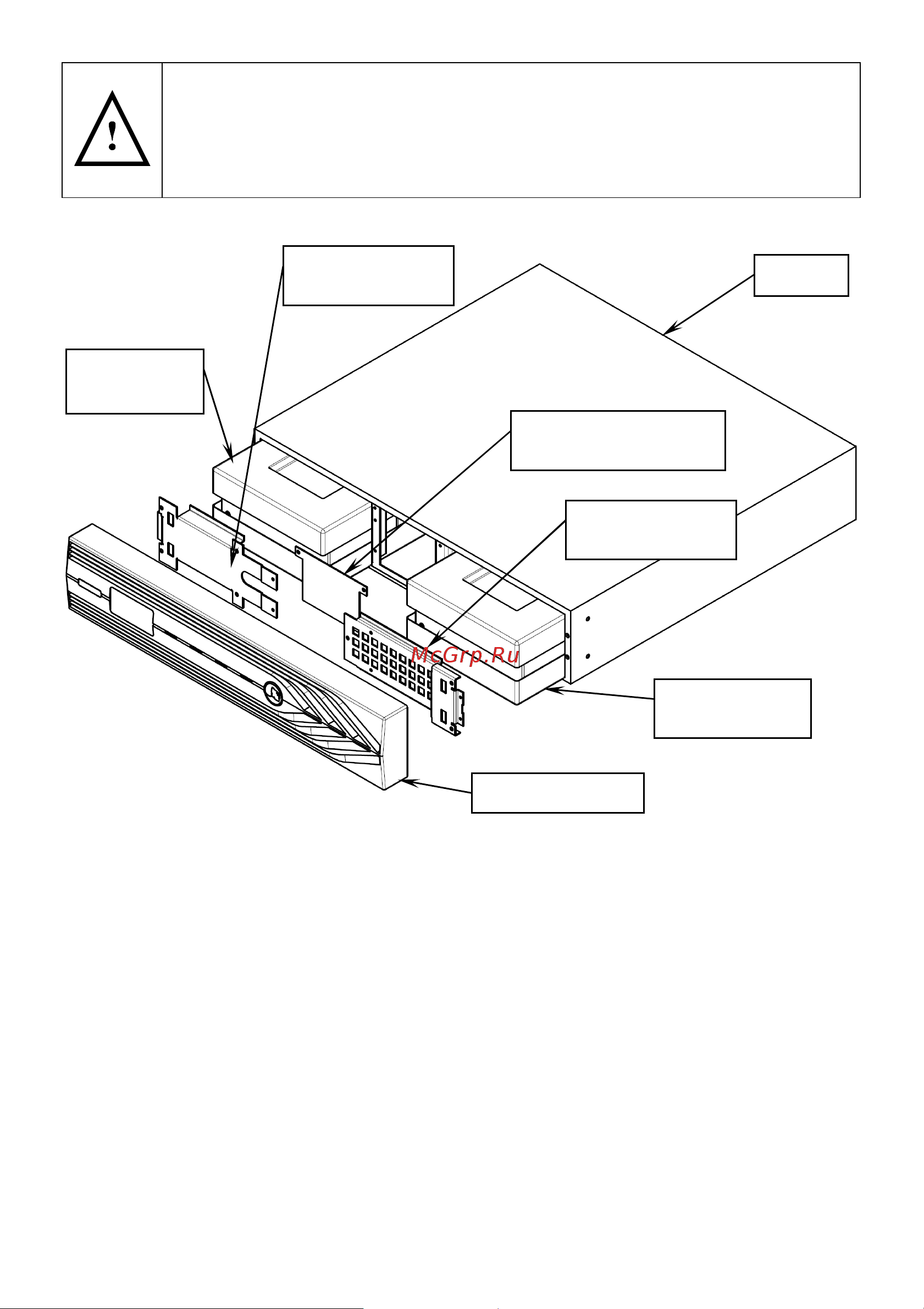

Рисунок 7 – Общий вид ББ при подготовке к замене АКБ

Замена АКБ в ББ выполняется в следующей последовательности (см. рисунок 7 и

рисунок 8):

• отсоедините кабели подключения ББ от разъемов на задней панели ББ;

• демонтируйте ББ из шкафа или стойки и разместите его на ровной

горизонтальной поверхности таким образом, чтобы обеспечить свободный доступ к

пластиковой передней панели;

• снимите переднюю панель, потянув ее на себя;

• снимите шторку центрального отсека, вытащите из него кабели с разъемами,

соединяющими группы АКБ в лотках, рассоедините разъемы;

• снимите передние стенки левого и правого отсека, выкрутив винты, крепящие их к

корпусу;

• вытащите лотки с АКБ из ББ;

Корпус

Правая группа

АКБ

в лотках

Лева

я группа

АКБ в лотках

Шторка центрального

отсека

Передняя стенка

правого отсека

Передняя сте

нка

левого отсека

Передняя панель
