Установочные кронштейны и комплект крепежа, входят в комплект поставки (см.

разделы «КОМПЛЕКТ ПОСТАВКИ» и «УСТАНОВКА НА ОБЪЕКТЕ»).

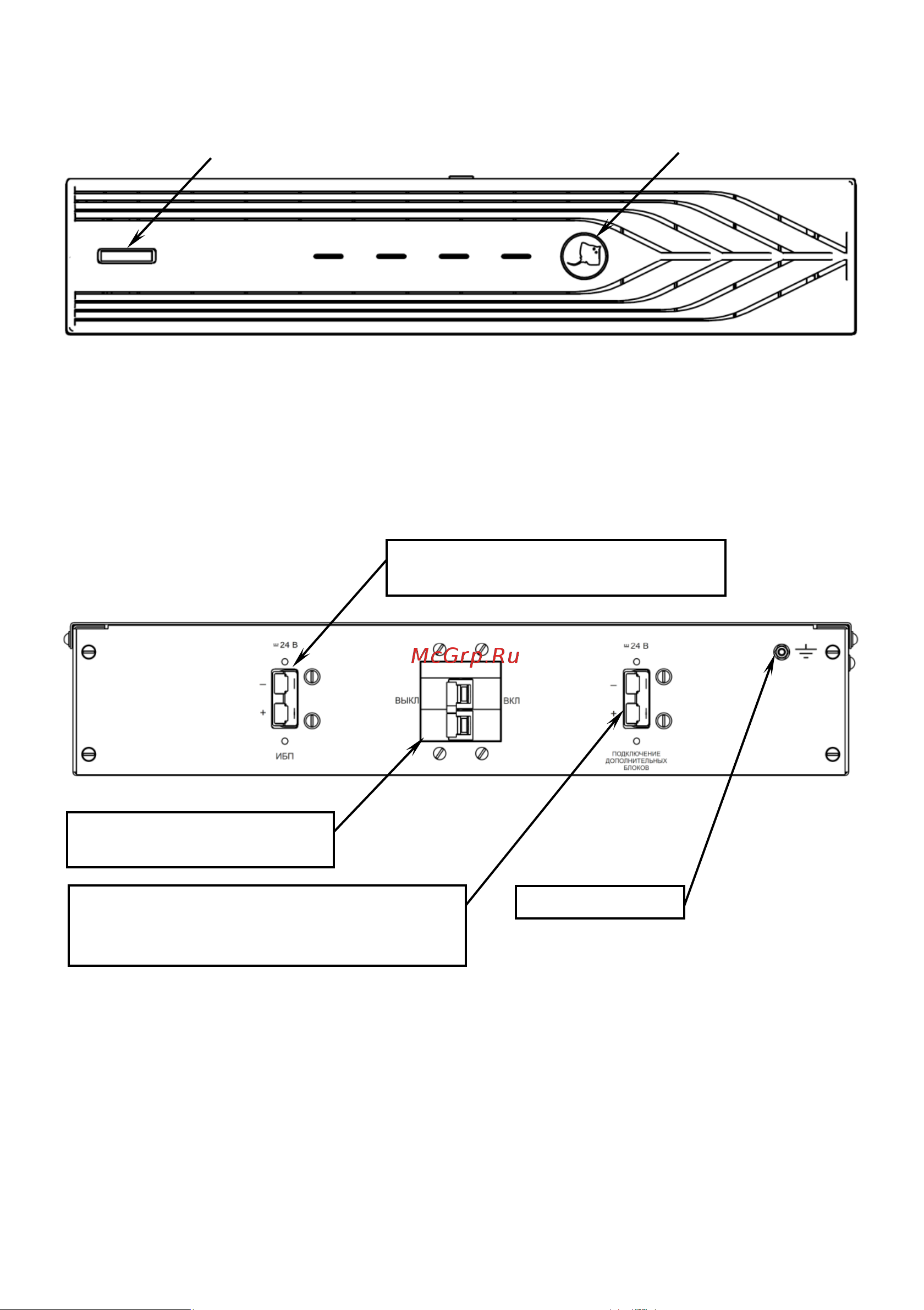

Рисунок 1 – Общий вид передней панели изделия.

На задней панели изделия расположены: защитный автоматический выключатель,

узел заземления и разъемы для подключения источника бесперебойного питания

(далее по тексту — ИБП) и внешней аккумуляторной батареи или дополнительного

батарейного блока. Разъемы защищены заглушками.

Рисунок 2 – Общий вид задней панели изделия со снятыми заглушками разъемов

В корпусе изделия размещена АКБ, состоящая из шести свинцово-кислотных

необслуживаемых аккумуляторов напряжением 12В постоянного тока, соединенных

последовательно.

Выходное напряжение изделия составляет 72В постоянного тока.

Крышка корпуса фиксируется в закрытом положении крепежными винтами.

Размещение аккумуляторных батарей в корпусе изделия показано на рисунке 3.

Разъем для подключения

источника бесперебойного питания

Индикатор «SKAT»

Кнопка

Разъем для подключения внешней АКБ

или другого (дополнительного)

батарейного блока

Защитный автоматический

выключатель

Узел заземления
