3.2. Для модели DIAM SPL – 250/1,5:

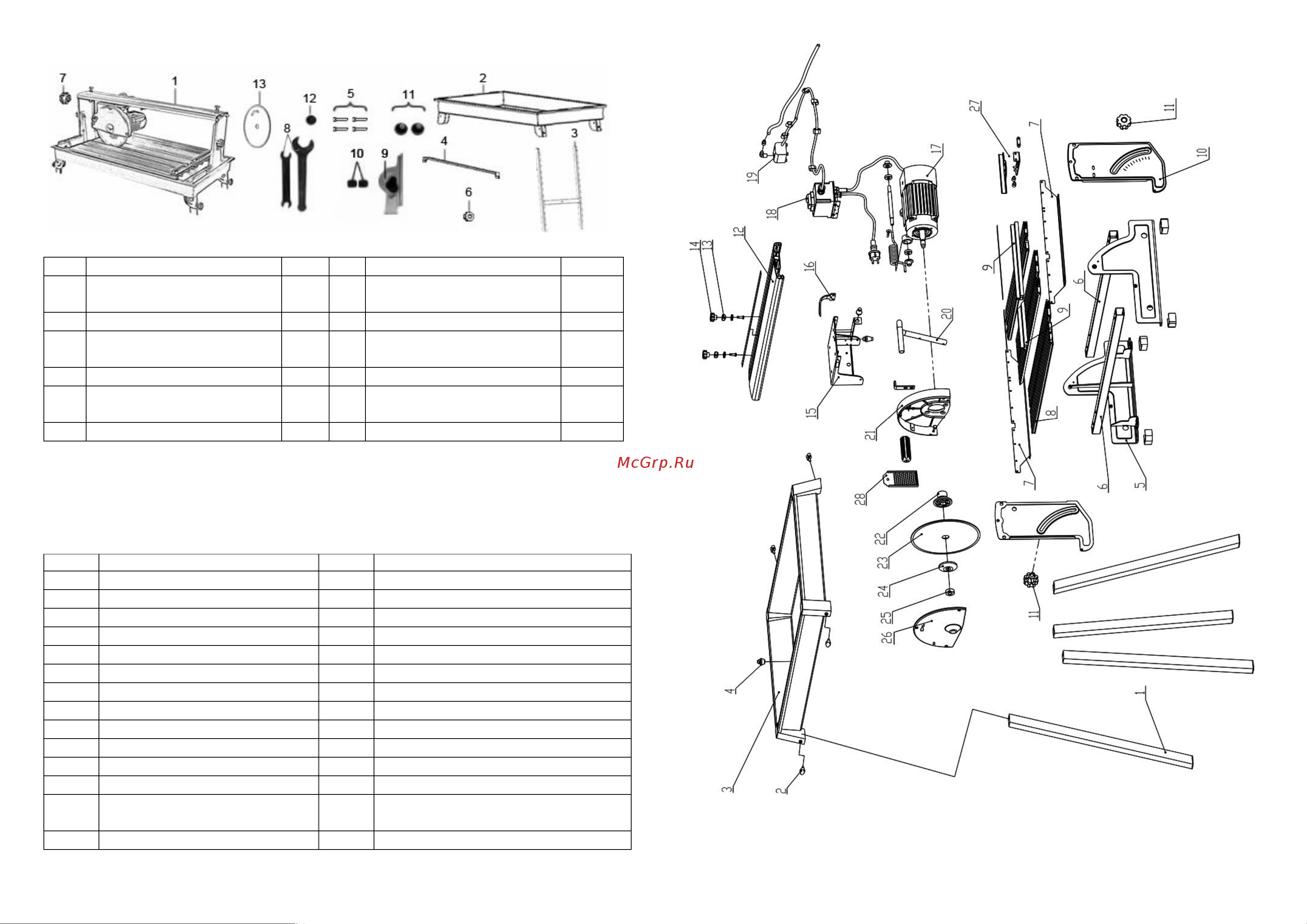

Рис.2

1 Плиткорез с помпой 1 шт 8 Ключ рожковый 2 шт.

2 Поддон 1 шт 9

Регулируемый упор с

транспортиром

1 шт.

3 Ножки 2 шт 10 Ограничитель 2 шт.

4 Распорка для ножек 1 шт 11

Винт крепления

ограничителя

2 шт.

5 Крепеж для ножек 4 шт 12 Пробка 1 шт.

Винт фиксации ножек

распорки

6 шт 13 Диск отрезной 1 шт.

7 Транспортировочный винт 1 шт

Внимание! Помпа является расходным материалом.

Условия гарантии на помпу не распространяются!

4. СПЕЦИФИКАЦИЯ

4.1. DIAM SP – 250/1,1

Номер

Название Номер Название

1 Ножки 15 Платформа двигателя

2 Винты крепления ножек 16 Указатель

3 Поддон 17 Двигатель

4 Пробка 18 Магнитный пускатель

5 Боковые стойки каркаса 19 Помпа

6 Поперечные профили каркаса 20 Ручка плиткореза

7 Планки крепления стола 21 Кожух защитный

8 Стол 22 Посадочный фланец

9 Упор 23 Диск

10 Кронштейн 24 Прижимной фланец

11 Винт фиксации 25 Гайка

12 Направляющая 26 Крышка кожуха

13 Ограничитель 27

Регулируемый упор с

транспортиром

14 Винт крепления ограничителя 28 Брызговик

Рис.3
