Калибр Руководство по эксплуатации

www.kalibrcompany.ru 5

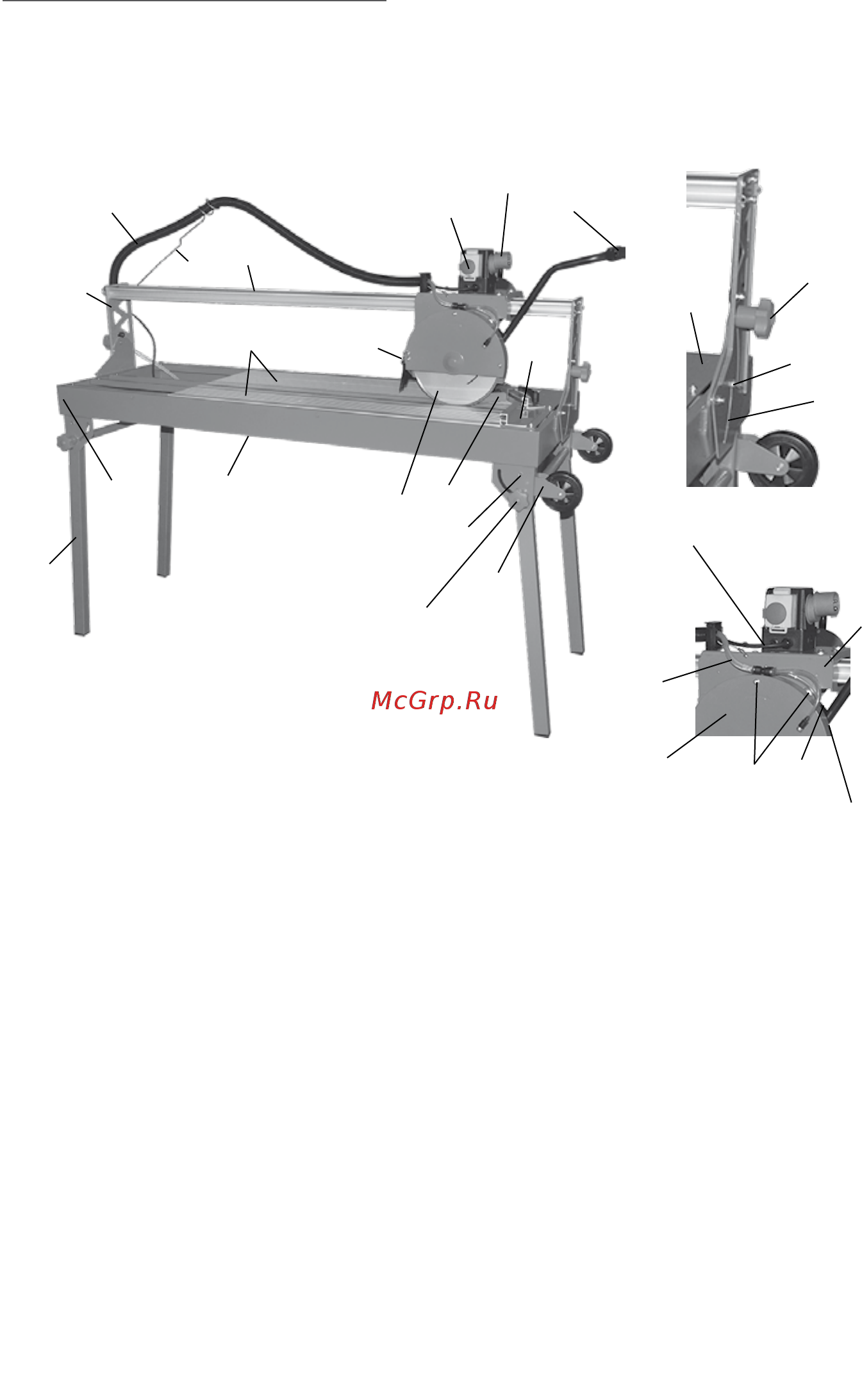

1.6 Общий вид и элементы плиткореза представлены на рис.1

1 – основание - поддон; 2 – ножка; 3 – стол рабочий;

4 – направляющая наклона; 5 – шкала угла наклона;

6 – винт фиксации угла наклона; 7 – шлангоукладчик; 8 – двигатель;

9 – салазки блока перемещения; 10 – указатель угла наклона;

11 – кожух защитный круга; 12 – крышка кожуха;

13 – винт крепления крышки кожуха;

14 – направляющий упор с метрической шкалой; 15 – трубка подачи воды;

16 – винт крепления ножки; 17 – винт фиксации глубины реза

(на рис. не виден);

18 – розетка подключения к сети питания; 19 – упор угловой;

20 – выключатель с кнопкой аварийного отключения; 21 – блок управления;

22 – рукоятка перемещения; 23 – круг отрезной; 24 – винт фиксации ножки;

25 – поддержка шлангоукладчика; 26 – блок перемещения;

27 – кронштейн с колесом; 28 – пластина крепления направляющего упора;

29 - стол дополнительный (на рис. не показан).

рис.1

17*

29*
