2.1.1 Сборка и установка
Плиткорез поставляется полностью собранным, за исключением ножек, не
прикреплённых к основанию, стола дополнительного и рукоятки перемещения.
- вставить ножки (рис.1 поз.2) в отверстия основания (рис.1 поз.1) и закре-
пить их винтами (рис.1 поз.16). В этом положении ножки могут складываться
для транспортировки;
- фиксация ножек в рабочем положении осуществляется винтами (рис.1
поз.24);
- прикрепить (если не установлены) к основанию кронштейны с колёсами
(рис.1 поз.27);
- закрепить рукоятку перемещения (рис.1 поз.22) на задней части защитного
кожуха (рис.1 поз.11);
- установить плиткорез на ровной, горизонтальной поверхности, с учётом
веса плиткореза с заготовкой;
- закрыть отверстие в поддоне (рис.1 поз.1) пробкой (входит в комплект по-
ставки) и залить воду так, чтобы заборная часть насоса была полностью погру-
жена в воду.
2.1.2 Подготовка к работе:
- проверить уровень воды в поддоне – заборная часть насоса должна быть
полностью в воде;
- проверить шлангоукладчик (рис.1 поз.7) с трубкой подачи воды и кабелем
насоса, не перекручен, свободно перемещается за головкой режущей, надёжно
закреплён на пружине-поддержке (рис.1 поз.25);
- установить угловой упор (см. рис.2);
- установить кронштейн углового упора (рис.2 поз.6) на поворотную часть на-
правляющего упора (рис.2 поз.3) и закрепить его винтом (рис.2 поз.7);
- установить размеченную заготовку на рабочий стол (рис.2 поз.9), плотно
прижав к неподвижной части направляющего упора (рис.2 поз.1). Зафиксиро-
вать положение заготовки сбоку, повернув (по транспортиру) поворотную часть
направляющего упора (рис.2 поз.3) и сдвинув кронштейн углового упора до

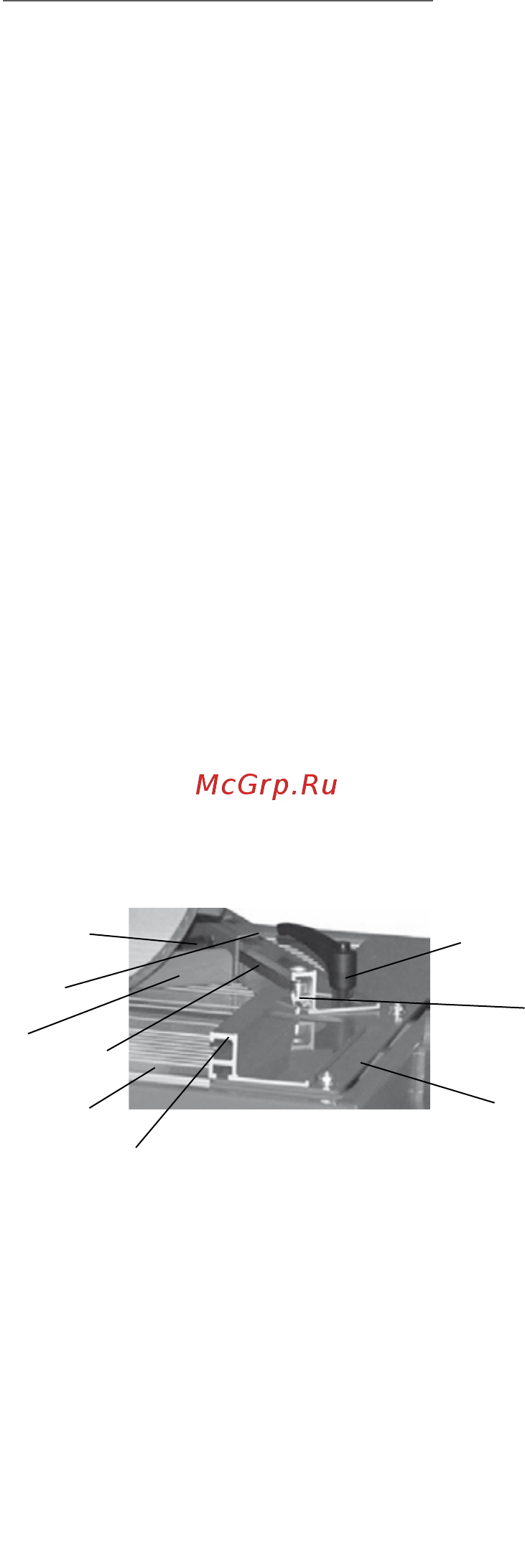

рис.2
5
4
2
7
6
8
3
9
1
1 направляющий упор (неподвижная
часть); 2 пластина крепления направ
ляющего упора; 3 направляющий упор
(поворотная часть) с транспортиром;
4 ось поворота подвижной части;
5 рукоятка крепления поворотной ча
сти; 6 кронштейн углового упора;
7 винт фиксации углового упора; 8
упор угловой; 9 рабочий стол.
