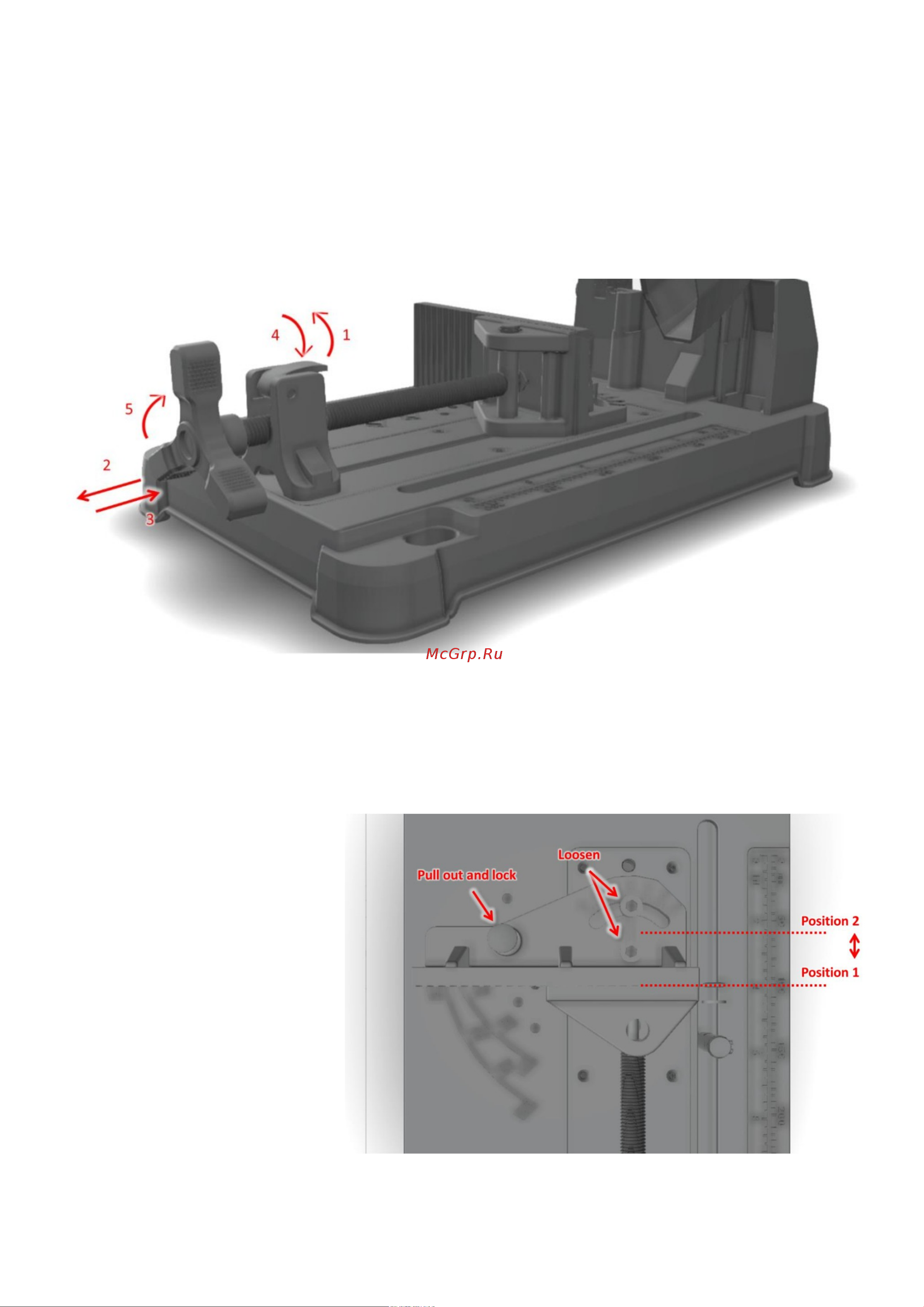

7.3. Закрепление заготовки в тисках

1. После установки правильного угла резки, разблокируйте рычаг (1), потянув его на

себя;

2. Оттяните зажим от упорной пластины (2) и поместите заготовку между упорной

пластиной и зажимом;

3. Прижмите зажим к заготовке (3);

4. Верните рычаг (4) в исходное положение;

5. Крепко закрепите заготовку, повернув ручку зажима по часовой стрелке (5).

7.4. Регулировка положения упорной пластины

Упорная пластина может быть установлена в 2 разных положения. Положение 1

предназначено для работы с заготовками толщиной до 150 мм. Положение 2

предназначено для работы с заготовками толщиной от 150 мм до 180 мм.

1. Открутите винты,

удерживающие упорную

пластину;

2. Поднимите стопорный

штифт и зафиксируйте его в

поднятом положении;

3. Переставьте упорную

пластину в нужную позицию;

4. Закрутите винты,

удерживающие упорную

пластину, и опустите

стопорный штифт.
