1. НАЗНАЧЕНИЕ ИНСТРУМЕНТА.

Станок отрезной REDVERG RD-CM 355-2300 предназначен для точного резания изделий

из стали, цветных металлов, железа и профилей.

ВНИМАНИЕ! Станок отрезной по металлу относится к бытовому классу использования.

Внимательно изучите данную инструкцию! Не перегружайте станок.

Изделия под торговой маркой REDVERG постоянно усовершенствуются и улучшаются.

Поэтому технические характеристики и дизайн и комплектация могут меняться без

предварительного уведомления.

ВНИМАНИЕ! Схемы и рисунки в данной инструкции носят информативный характер и

могут отличаться от конструкции вашей модели. Производитель оставляет за собой право

изменять конструкцию и технические параметры изделия без предупреждения.

2. ОБЩИЙ ВИД ОТРЕЗНОГО СТАНКА.

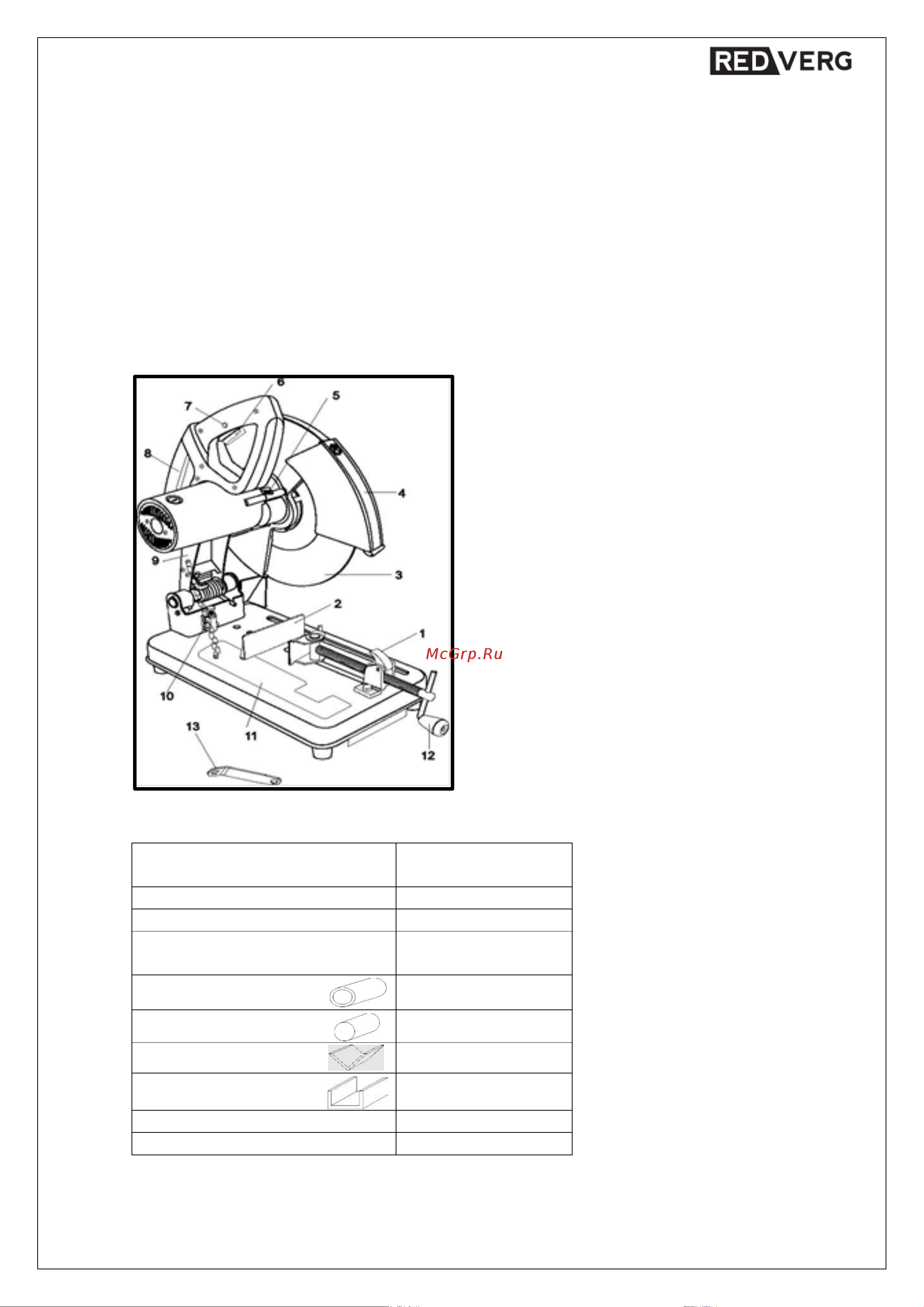

Рис.1

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Модели

-CM 355-23

Параметры сети.

220В/50 Гц

Номинальная мощность.

2300 Вт

Число оборотов холостого

хода.

3800 об/мин

Размер реза труба:

ф110х6 мм

Размер реза пруток:

ф50 мм

Размер реза уголок:

100х10 мм

Размер реза швеллер:

120х53 мм

Размеры абразивного круга. 355х3х25,4 мм

Длина электрического кабеля.

2 м

1. Фиксатор быстрого освобождения тисков.

2. Упор с бесступенчатой установкой угла

резания в пределах 15° - 45°.

3. Абразивный отрезной круг.

4. Автоматическое защитное ограждение круга.

5. Штифт блокировки для замены круга.

6. Триггерный выключатель.

7. Предохранительный выключатель.

8. Транспортировочная рукоятка.

9. Кронштейн.

10 Винт ограничителя глубины реза.

11. Стол основания отрезного станка.

12. Рукоятка регулировки тисков

быстрозажимного приспособления.

13. Гаечный ключ.

Комплектация изделия:

Абразивный отрезной диск

(установлен на станке)- 1шт.;

Гаечный ключ- 1шт.;

Угольная щётка- 2шт.;

Инструкция по эксплуатации- 1шт.;

Коробка (упако

вка)- 1шт.
