Ritar R-LFP25.6V50AH Инструкция онлайн [10/19] 829182

Последовательные цепи

Аккумуляторы можно объединять в последовательные цепи для достижения более высокого

рабочего напряжения путем соединения положительной клеммы одного аккумулятора с

отрицательной клеммой следующего аккумулятора. Максимальное количество литий-ионных

аккумуляторов 12,8 В, которые можно соединить последовательно, — два (2).

Ниже на рисунке 2 показаны два литий-ионных аккумулятора 25,6 В, соединенных

последовательно, для конфигурации 2S1P.

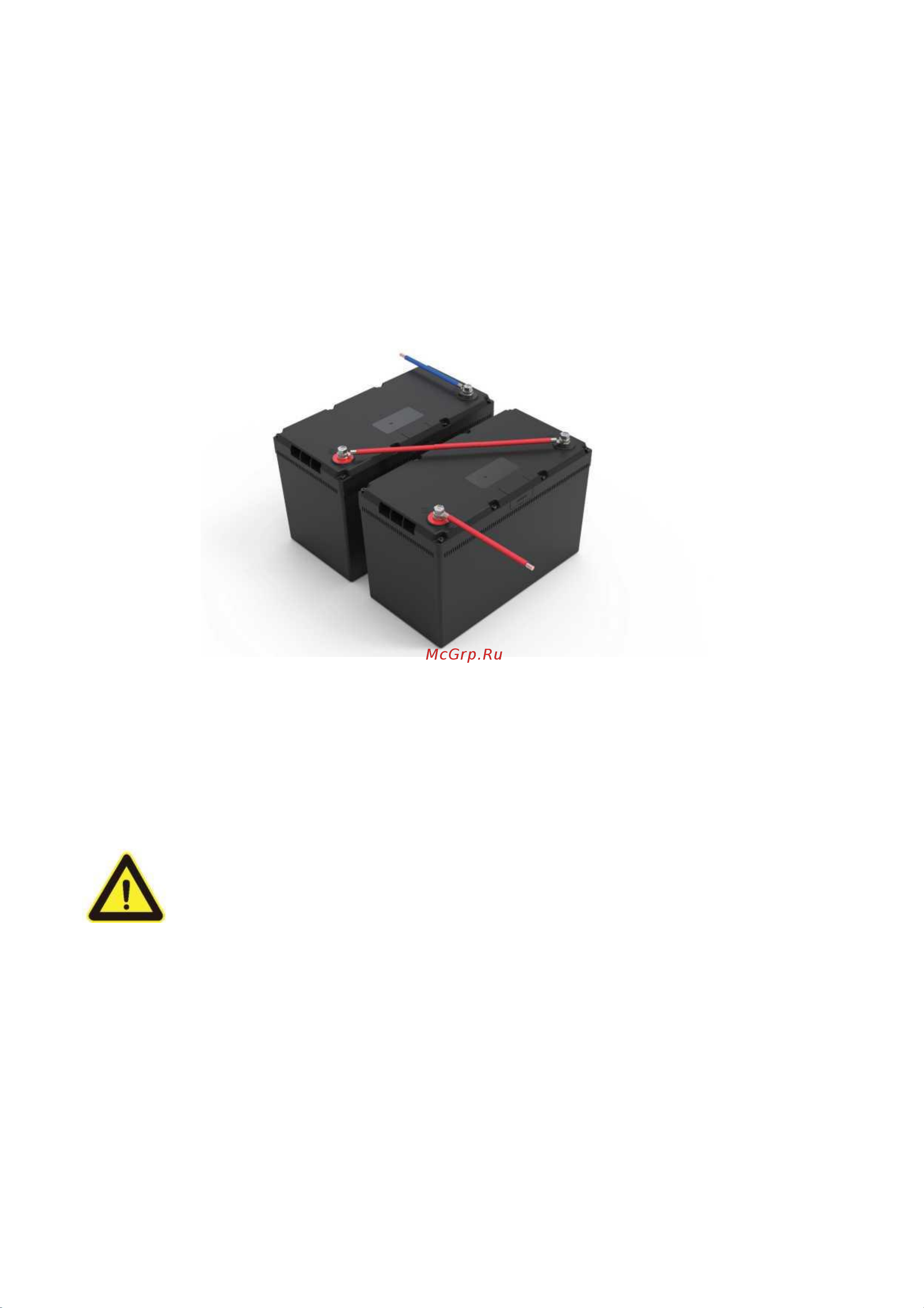

Рисунок 2. Последовательное подключение аккумуляторов (конфигурация 2S1P)

• Несоблюдение следующих инструкций по технике безопасности может привести к травмам или

повреждению оборудования!

• Не подключайте последовательно более четырех аккумуляторов. При последовательном

подключении более двух аккумуляторов превышается предел напряжения BMS.

• Не допускайте короткого замыкания литий-ионного аккумулятора

• Не соединяйте последовательно аккумуляторы разных партий, разных типов, старые и новые

аккумуляторы.

• Перед последовательным соединением убедитесь в соответствии аккумуляторов друг другу.

• При последовательном соединении, если один из аккумуляторов заряжен полностью (100%

SOC), второй аккумулятор больше не будет заряжаться, это может привести к тому, что SOC

некоторых аккумуляторов не покажет 100%, это не влияет на производительность

аккумулятора.

10 /19

ПРЕДУПРЕЖДЕНИЕ

Два последовательно соединенных аккумулятора: 2 x 25,6 В = 51,2 В (номинальное) для

устройств на 48 В.

2шт 25.6v50ah

последовательно
