ИНСТРУКЦИЯ ПО МОНТАЖУ

Ответвительные зажимы CTN 16P, CTN 70P, CTN 25-

150P

1. Назначение и область применения.

• Ответвительные зажимы CTN 16P, CTN 70P, CTN 25-150P предназначены для ответвления от

ВЛН или от неизолированной несущей жилы СИП-1. Электрический контакт с проводом

ответвления обеспечивается методом прокалывания его изоляции. Зажимы применяются для

подключения зарядных проводов светильников наружного освещения, проводов абонента,

проводов ввода в дом и т.п.

• Применять зажимы для изолированных проводов магистрали ЗАПРЕЩЕНО.

2. Основные технические характеристики.

• Основные технические характеристики ответвительных зажимов типа СТN указаны в

таблице 1.

Позиция Артикул Сечение жилы магистрали, мм² Сечение жилы ответвления, мм²

CТN 16P

21200131

16-95

1,5-16

СТN 70P

20900471

16-150

4-35

СТN 25-150P

21200121

25-150

Таблица 1. Технические характеристики ответвительных зажимов типа СТN.

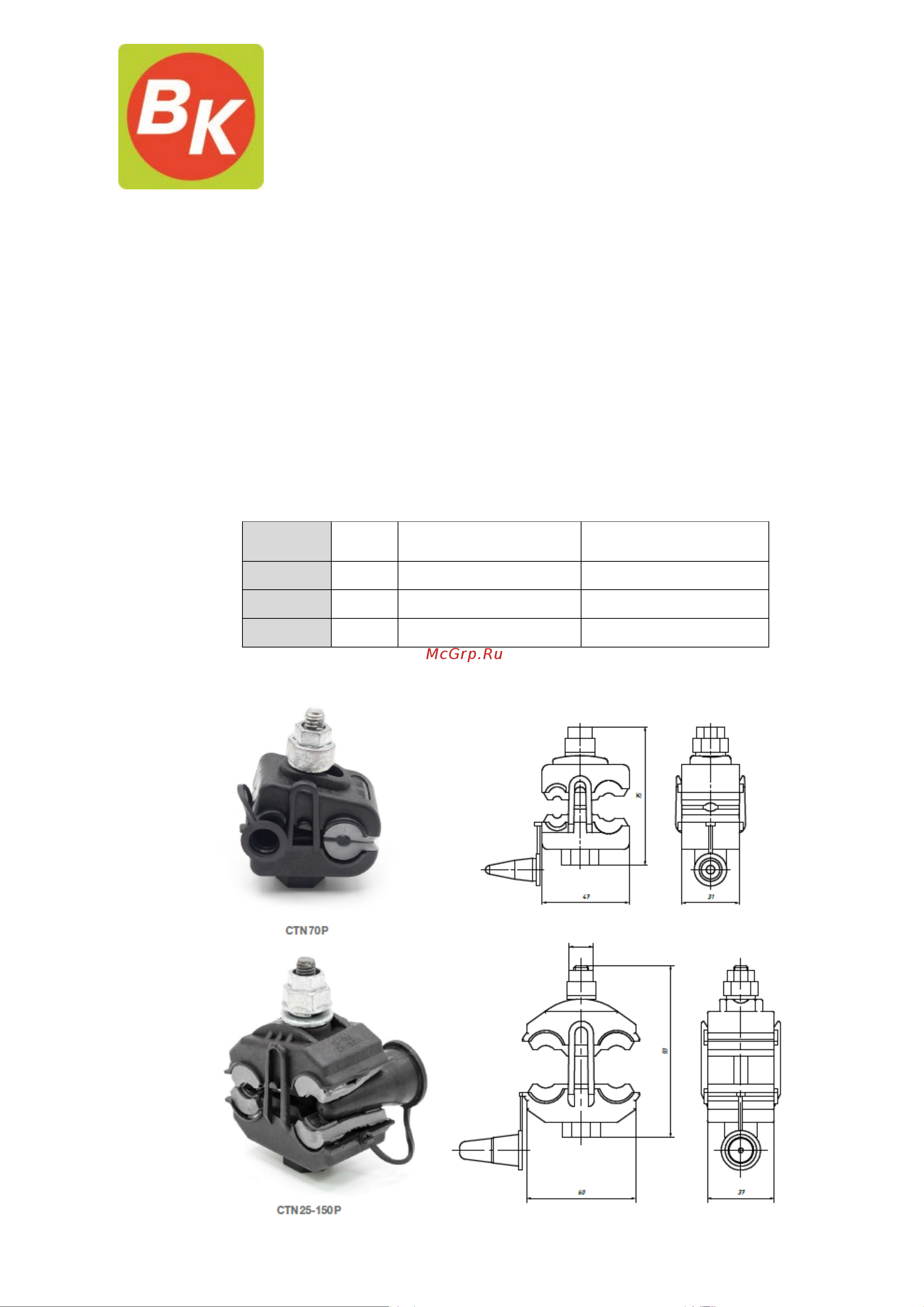

• Внешний вид ответвительных зажимов типа СТN представлен на рисунке 1.

Рис. 1. Внешний вид ответвительных зажимов типа СТN.
